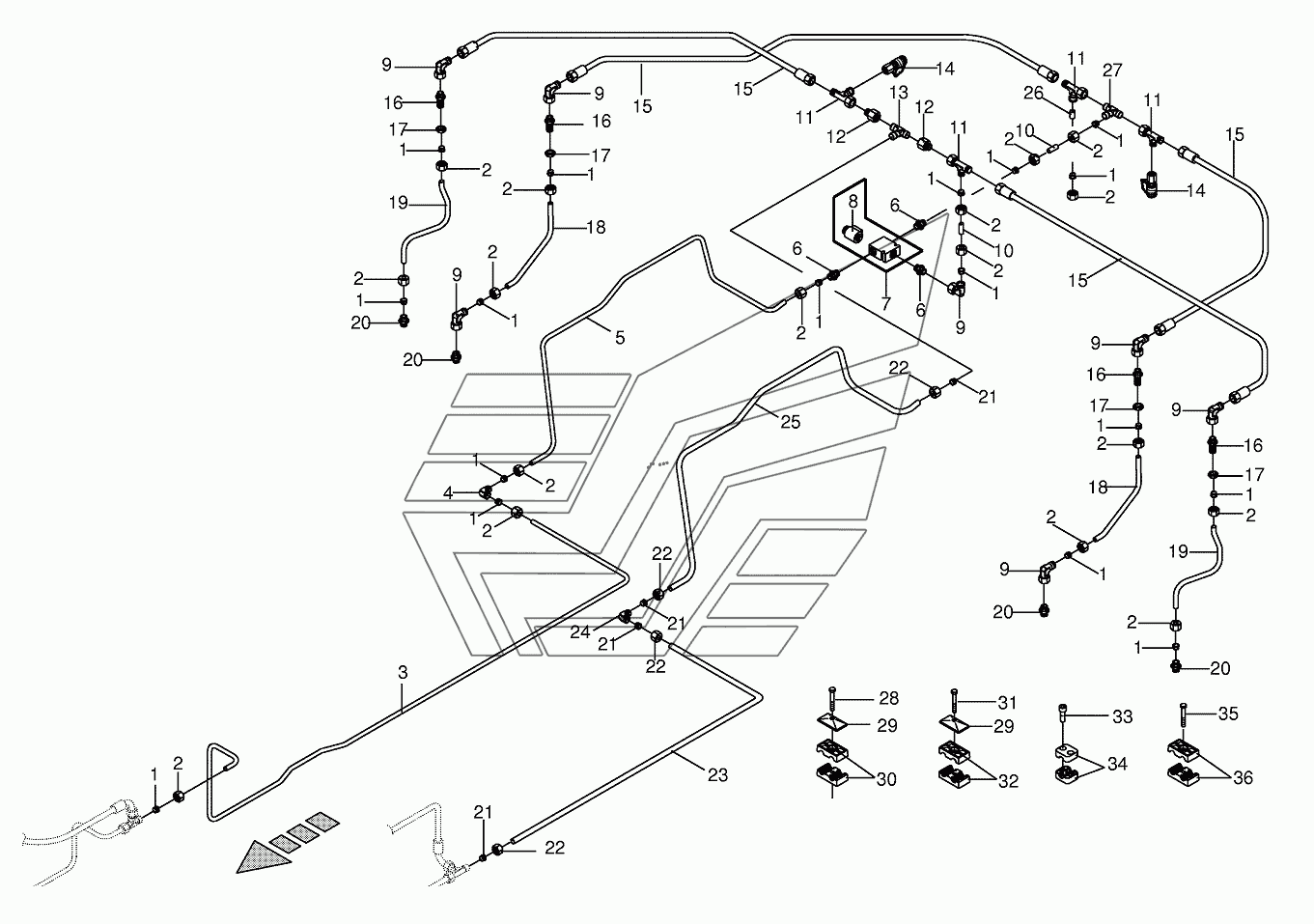

Hydr.ground drive/pressure oil line-rear BIG-M-II. Каталог 2016г.

Hydr.ground drive/pressure oil line-front BIG-M-II Working hydraulics-Gear pump 2 x BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
2

Номер детали на чертеже:

2

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
3

Номер детали на чертеже:

3

Hydraulic line

Заводской номер: 002327581 Количество на модель:
002327581
4

Номер детали на чертеже:

4

Elbow union

Заводской номер: 009210661 Количество на модель:
009210661
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: 002327611 Количество на модель:
002327611
6

Номер детали на чертеже:

6

Male connector

Заводской номер: 009199180 Количество на модель:
009199180
7

Номер детали на чертеже:

7

3/2-Diverter vave bloc

Заводской номер: 009190340 Количество на модель:
009190340
8

Номер детали на чертеже:

8

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
9

Номер детали на чертеже:

9

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
11

Номер детали на чертеже:

11

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
12

Номер детали на чертеже:

12

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
13

Номер детали на чертеже:

13

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
14

Номер детали на чертеже:

14

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009210160 Количество на модель:
009210160
16

Номер детали на чертеже:

16

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
17

Номер детали на чертеже:

17

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002307290 Количество на модель:
002307290
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002307280 Количество на модель:
002307280
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
21

Номер детали на чертеже:

21

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
22

Номер детали на чертеже:

22

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
23

Номер детали на чертеже:

23

Hydraulic line

Заводской номер: 002327441 Количество на модель:
002327441
24

Номер детали на чертеже:

24

Elbow union

Заводской номер: 009210881 Количество на модель:
009210881
25

Номер детали на чертеже:

25

Hydraulic line

Заводской номер: 002327601 Количество на модель:
002327601
26

Номер детали на чертеже:

26

Plug

Заводской номер: 002804111 Количество на модель:
002804111
27

Номер детали на чертеже:

27

T connector

Заводской номер: 009210711 Количество на модель:
009210711
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009014230 Количество на модель:
009014230
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
29

Номер детали на чертеже:

29

Cover plate

Заводской номер: 009251350 Количество на модель:
009251350
30

Номер детали на чертеже:

30

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
32

Номер детали на чертеже:

32

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
33

Номер детали на чертеже:

33

Allen screw

Заводской номер: 009030480 Количество на модель:
009030480
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 009251011 Количество на модель:
009251011
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 009251480 Количество на модель:
009251480
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
36

Номер детали на чертеже:

36

Tube clamp-2 halves

Заводской номер: 009251550 Количество на модель:
009251550
