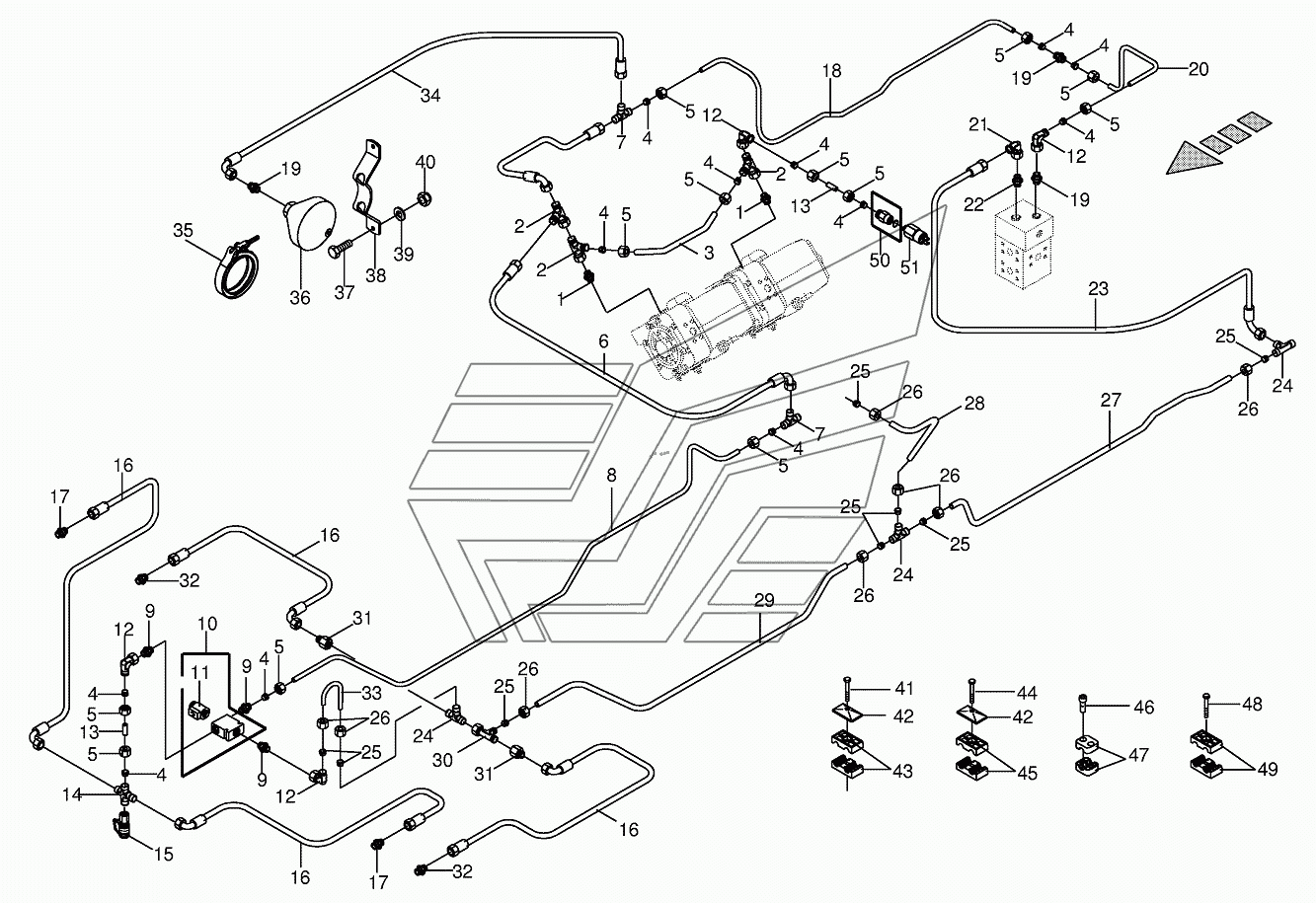

Hydr.ground drive/pressure oil line-front BIG-M-II. Каталог 2016г.

Hydr.ground drive-rear BIG-M-II Hydr.ground drive/pressure oil line-rear BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009208950 Количество на модель:
009208950
2

Номер детали на чертеже:

2

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
3

Номер детали на чертеже:

3

Hydraulic line

Заводской номер: 002327571 Количество на модель:
002327571
4

Номер детали на чертеже:

4

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
5

Номер детали на чертеже:

5

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 009210160 Количество на модель:
009210160
7

Номер детали на чертеже:

7

T connector

Заводской номер: 009210711 Количество на модель:
009210711
8

Номер детали на чертеже:

8

Hydraulic line

Заводской номер: 002327701 Количество на модель:
002327701
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009199180 Количество на модель:
009199180
10

Номер детали на чертеже:

10

3/2-Diverter vave bloc

Заводской номер: 009190340 Количество на модель:
009190340
11

Номер детали на чертеже:

11

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
12

Номер детали на чертеже:

12

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
13

Номер детали на чертеже:

13

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
14

Номер детали на чертеже:

14

Cross pipe union

Заводской номер: 009210941 Количество на модель:
009210941
15

Номер детали на чертеже:

15

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 009210041 Количество на модель:
009210041
17

Номер детали на чертеже:

17

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
18

Номер детали на чертеже:

18

Hydraulic line

Заводской номер: 002327621 Количество на модель:
002327621
19

Номер детали на чертеже:

19

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
20

Номер детали на чертеже:

20

Hydraulic line

Заводской номер: 002327541 Количество на модель:
002327541
21

Номер детали на чертеже:

21

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
22

Номер детали на чертеже:

22

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 009209822 Количество на модель:
009209822
24

Номер детали на чертеже:

24

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
26

Номер детали на чертеже:

26

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
27

Номер детали на чертеже:

27

Hydraulic line

Заводской номер: 002327691 Количество на модель:
002327691
28

Номер детали на чертеже:

28

Hydraulic line

Заводской номер: 002327681 Количество на модель:
002327681
29

Номер детали на чертеже:

29

Hydraulic line

Заводской номер: 002327501 Количество на модель:
002327501
30

Номер детали на чертеже:

30

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
31

Номер детали на чертеже:

31

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 009197850 Количество на модель:
009197850
33

Номер детали на чертеже:

33

Hydraulic line

Заводской номер: 002332370 Количество на модель:
002332370
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
35

Номер детали на чертеже:

35

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
36

Номер детали на чертеже:

36

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
38

Номер детали на чертеже:

38

Accumulator support

Заводской номер: 002312090 Количество на модель:
002312090
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009104140 Количество на модель:
009104140
40

Номер детали на чертеже:

40

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 009014230 Количество на модель:
009014230
42

Номер детали на чертеже:

42

Cover plate

Заводской номер: 009251350 Количество на модель:
009251350
43

Номер детали на чертеже:

43

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
45

Номер детали на чертеже:

45

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
46

Номер детали на чертеже:

46

Allen screw

Заводской номер: 009030480 Количество на модель:
009030480
47

Номер детали на чертеже:

47

Tube clamp-2 halves

Заводской номер: 009251480 Количество на модель:
009251480
47

Номер детали на чертеже:

47

Tube clamp-2 halves

Заводской номер: 009251011 Количество на модель:
009251011
48

Номер детали на чертеже:

48

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 009251550 Количество на модель:
009251550
50

Номер детали на чертеже:

50

Connector

Заводской номер: 009209190 Количество на модель:
009209190
51

Номер детали на чертеже:

51

Pressure switch

Заводской номер: 003021890 Количество на модель:
003021890
