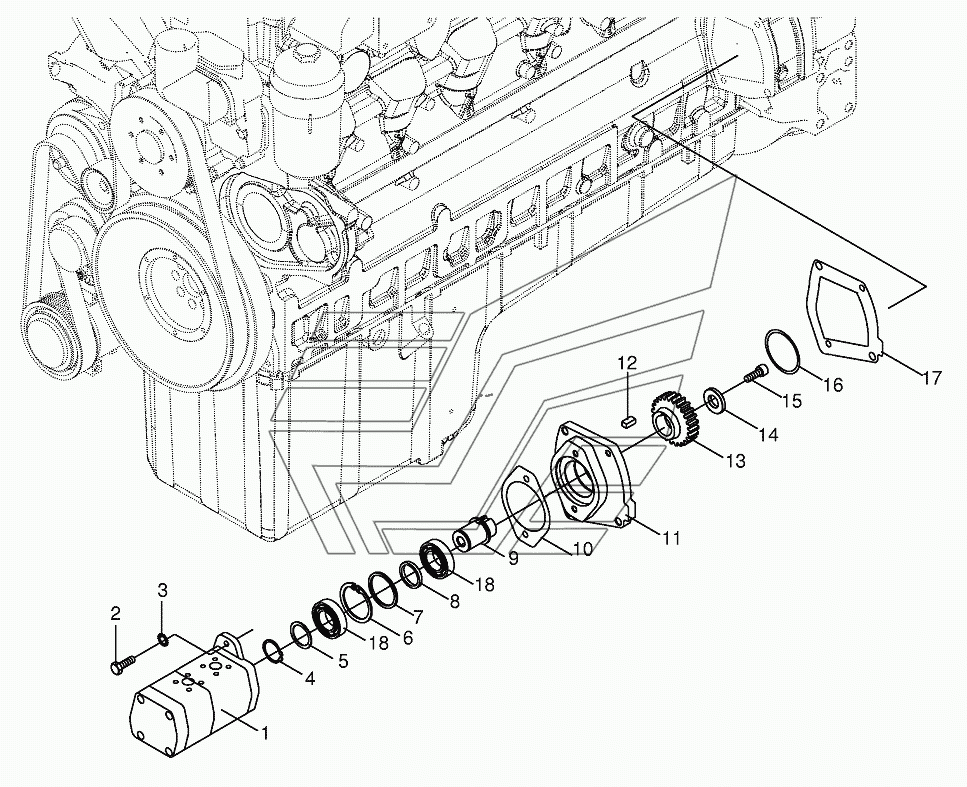

Working hydraulics-Gear pump 2 x BIG-M-II. Каталог 2016г.

Hydr.ground drive/pressure oil line-rear BIG-M-II Working hydraulics-Valve block BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
5
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gear pump-left hand direction of rotation

Заводской номер: 002316642 Количество на модель:
002316642
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
4

Номер детали на чертеже:

4

Circlip

Заводской номер: 009115410 Количество на модель:
009115410
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
6

Номер детали на чертеже:

6

Circlip

Заводской номер: 009116590 Количество на модель:
009116590
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009109051 Количество на модель:
009109051
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009109040 Количество на модель:
009109040
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009109030 Количество на модель:
009109030
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009109020 Количество на модель:
009109020
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009109000 Количество на модель:
009109000
8

Номер детали на чертеже:

8

Spacer ring

Заводской номер: 002329851 Количество на модель:
002329851
9

Номер детали на чертеже:

9

Shaft

Заводской номер: 002329861 Количество на модель:
002329861
10

Номер детали на чертеже:

10

Gasket

Заводской номер: 002331520 Количество на модель:
002331520
11

Номер детали на чертеже:

11

Flange plate

Заводской номер: 002329841 Количество на модель:
002329841
12

Номер детали на чертеже:

12

Fit-in key

Заводской номер: 009150110 Количество на модель:
009150110
13

Номер детали на чертеже:

13

Cogwheel

Заводской номер: 002330651 Количество на модель:
002330651
14

Номер детали на чертеже:

14

Washer

Заводской номер: 002330641 Количество на модель:
002330641
15

Номер детали на чертеже:

15

Allen screw

Заводской номер: 009030460 Количество на модель:
009030460
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 009376180 Количество на модель:
009376180
17

Номер детали на чертеже:

17

Gasket

Заводской номер: 009401870 Количество на модель:
009401870
18

Номер детали на чертеже:

18

Grooved ball bearing

Заводской номер: 009305070 Количество на модель:
009305070
