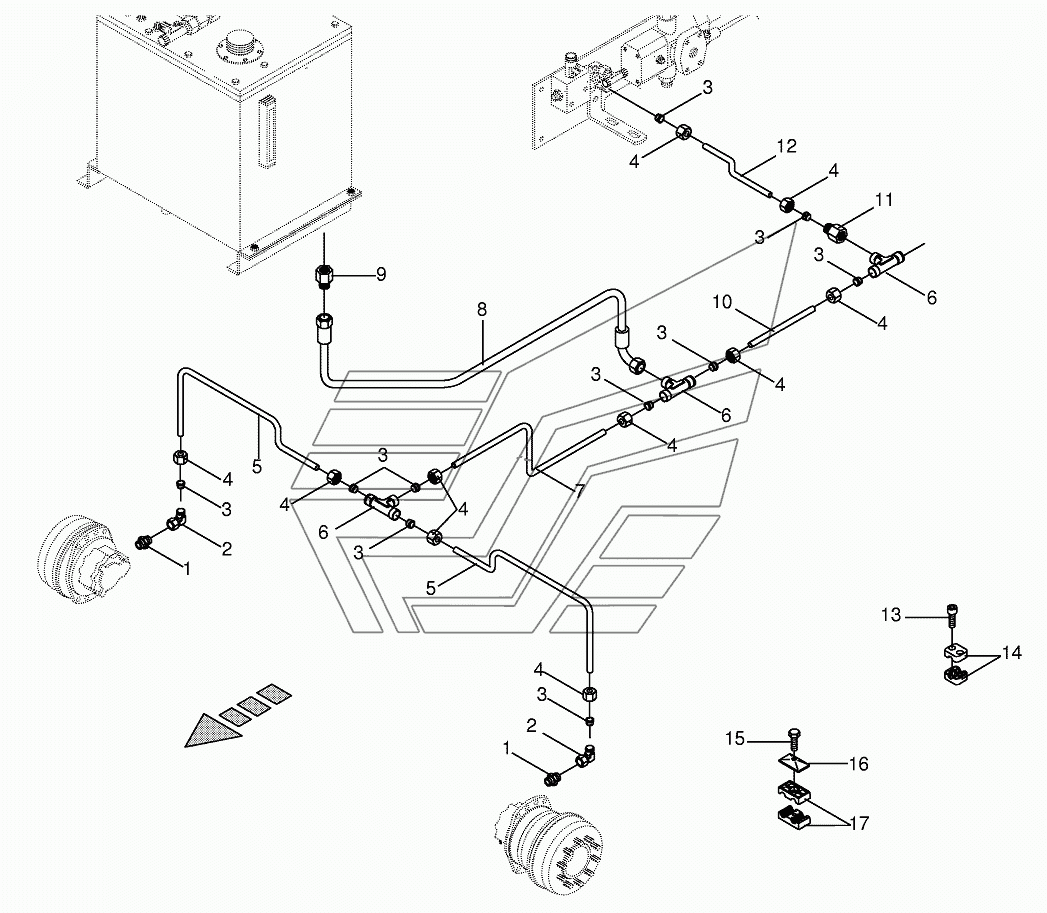

Hydr.ground drive/front leakage oil line BIG-M-I. Каталог 2016г.

Hydr.ground drive - rear BIG-M-I Hydr.ground drive/rear leakage oil line BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009210571 Количество на модель:
009210571
2

Номер детали на чертеже:

2

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: 002307180 Количество на модель:
002307180
6

Номер детали на чертеже:

6

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
7

Номер детали на чертеже:

7

Hydraulic line

Заводской номер: 002307190 Количество на модель:
002307190
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009209821 Количество на модель:
009209821
9

Номер детали на чертеже:

9

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
10

Номер детали на чертеже:

10

Hydraulic line

Заводской номер: 002307200 Количество на модель:
002307200
11

Номер детали на чертеже:

11

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
12

Номер детали на чертеже:

12

Hydraulic line

Заводской номер: 002307270 Количество на модель:
002307270
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009030561 Количество на модель:
009030561
14

Номер детали на чертеже:

14

Tube clamp-2 halves

Заводской номер: 009251011 Количество на модель:
009251011
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
16

Номер детали на чертеже:

16

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
17

Номер детали на чертеже:

17

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
Hydr.ground drive - rear BIG-M-I Hydr.ground drive/rear leakage oil line BIG-M-I
