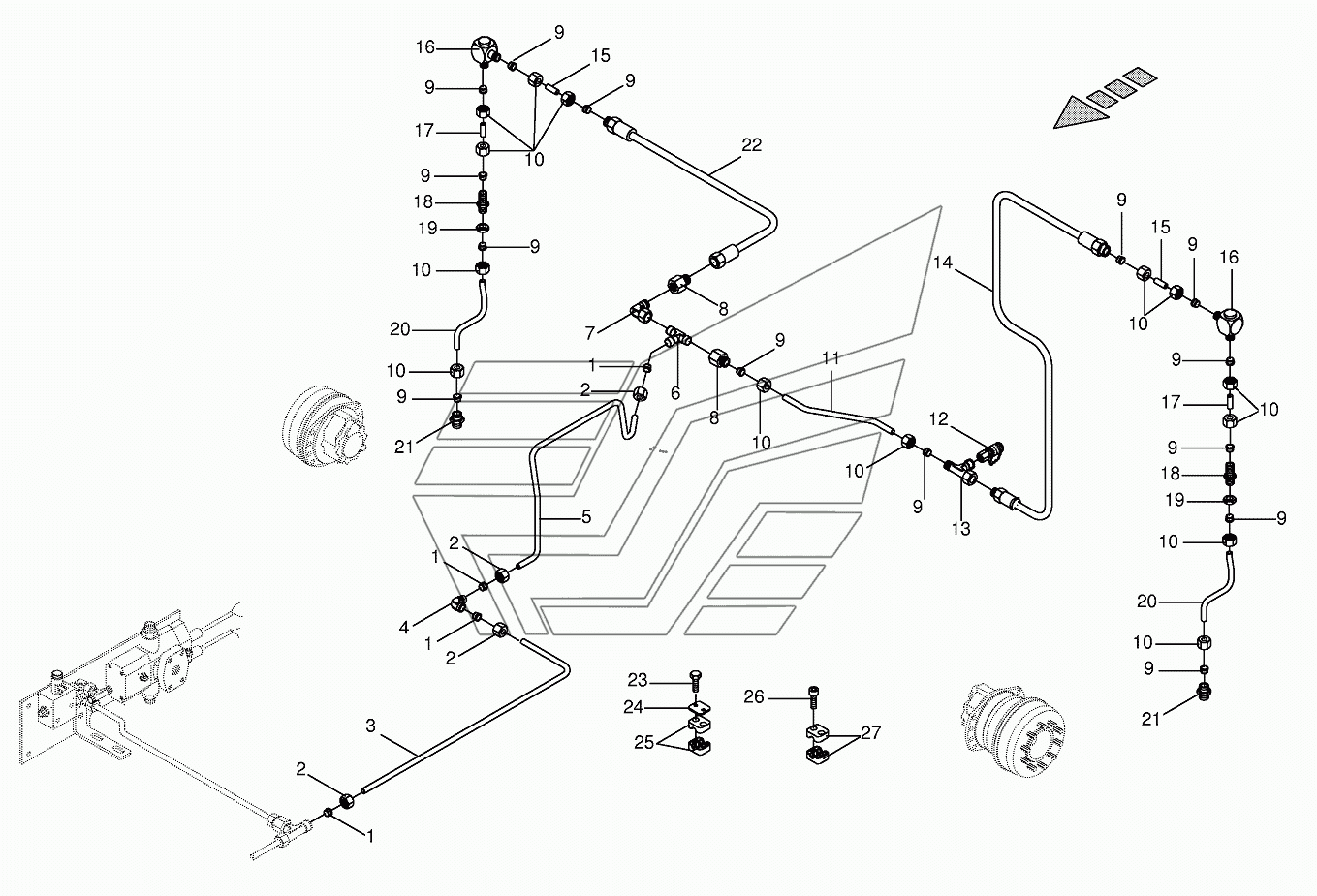

Hydr.ground drive/rear leakage oil line BIG-M-I. Каталог 2016г.

Hydr.ground drive/front leakage oil line BIG-M-I Hydr.ground drive/pressure oil line - front BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
2

Номер детали на чертеже:

2

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
3

Номер детали на чертеже:

3

Hydraulic line

Заводской номер: 002307140 Количество на модель:
002307140
4

Номер детали на чертеже:

4

Elbow union

Заводской номер: 009210881 Количество на модель:
009210881
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: 002307090 Количество на модель:
002307090
6

Номер детали на чертеже:

6

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
7

Номер детали на чертеже:

7

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
8

Номер детали на чертеже:

8

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
9

Номер детали на чертеже:

9

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
10

Номер детали на чертеже:

10

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
11

Номер детали на чертеже:

11

Hydraulic line

Заводской номер: 002307050 Количество на модель:
002307050
12

Номер детали на чертеже:

12

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 009209830 Количество на модель:
009209830
15

Номер детали на чертеже:

15

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
16

Номер детали на чертеже:

16

Threaded union

Заводской номер: 009208740 Количество на модель:
009208740
17

Номер детали на чертеже:

17

Hydraulic line

Заводской номер: 002307550 Количество на модель:
002307550
18

Номер детали на чертеже:

18

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
19

Номер детали на чертеже:

19

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
20

Номер детали на чертеже:

20

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002307280 Количество на модель:
002307280
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 009209650 Количество на модель:
009209650
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
24

Номер детали на чертеже:

24

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
25

Номер детали на чертеже:

25

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
26

Номер детали на чертеже:

26

Allen screw

Заводской номер: 009030502 Количество на модель:
009030502
27

Номер детали на чертеже:

27

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
