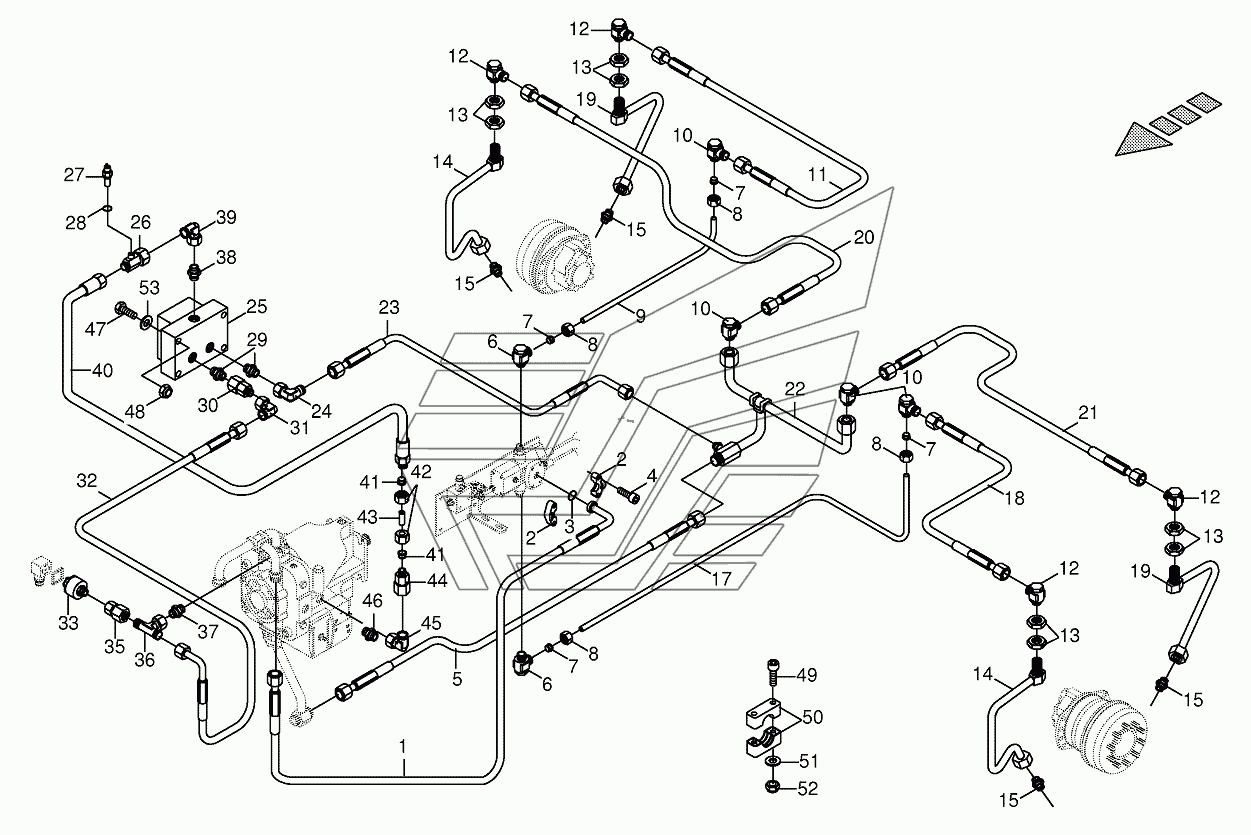

Hydr.ground drive - rear BIG-M-I. Каталог 2016г.

Hydr.ground drive/rear driving valve BIG-M-I Hydr.ground drive/front leakage oil line BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket ring

Заводской номер: 009208480 Количество на модель:
009208480
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009200290 Количество на модель:
009200290
2

Номер детали на чертеже:

2

SAE-flange section

Заводской номер: 009208610 Количество на модель:
009208610
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009375580 Количество на модель:
009375580
4

Номер детали на чертеже:

4

Allen screw

Заводской номер: 009031450 Количество на модель:
009031450
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 009200280 Количество на модель:
009200280
6

Номер детали на чертеже:

6

Fitting

Заводской номер: 009208400 Количество на модель:
009208400
7

Номер детали на чертеже:

7

Cutting ring

Заводской номер: 009208090 Количество на модель:
009208090
8

Номер детали на чертеже:

8

Nozzle disc cap

Заводской номер: 009208030 Количество на модель:
009208030
9

Номер детали на чертеже:

9

Hydraulic line

Заводской номер: 002307020 Количество на модель:
002307020
10

Номер детали на чертеже:

10

Threaded union

Заводской номер: 009208440 Количество на модель:
009208440
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 009200140 Количество на модель:
009200140
12

Номер детали на чертеже:

12

Threaded union

Заводской номер: 009208430 Количество на модель:
009208430
13

Номер детали на чертеже:

13

Hex nut

Заводской номер: 009085010 Количество на модель:
009085010
14

Номер детали на чертеже:

14

Brazed union

Заводской номер: 002297760 Количество на модель:
002297760
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009208160 Количество на модель:
009208160
17

Номер детали на чертеже:

17

Hydraulic line

Заводской номер: 002307030 Количество на модель:
002307030
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 009200170 Количество на модель:
009200170
19

Номер детали на чертеже:

19

Brazed union

Заводской номер: 002297770 Количество на модель:
002297770
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 009200150 Количество на модель:
009200150
21

Номер детали на чертеже:

21

High pressure hose line

Заводской номер: 009200160 Количество на модель:
009200160
22

Номер детали на чертеже:

22

Hydraulic line

Заводской номер: 002297750 Количество на модель:
002297750
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 009200200 Количество на модель:
009200200
24

Номер детали на чертеже:

24

Angle lug

Заводской номер: 009208260 Количество на модель:
009208260
25

Номер детали на чертеже:

25

Purge valve bloc

Заводской номер: 002296890 Количество на модель:
002296890
26

Номер детали на чертеже:

26

T-connection element

Заводской номер: 009196670 Количество на модель:
009196670
27

Номер детали на чертеже:

27

Temperature switch

Заводской номер: 003020190 Количество на модель:
003020190
28

Номер детали на чертеже:

28

Gasket ring

Заводской номер: 009377170 Количество на модель:
009377170
30

Номер детали на чертеже:

30

Reducer fitting

Заводской номер: 009196620 Количество на модель:
009196620
31

Номер детали на чертеже:

31

Lug

Заводской номер: 009208250 Количество на модель:
009208250
32

Номер детали на чертеже:

32

High pressure hose line

Заводской номер: 009200190 Количество на модель:
009200190
33

Номер детали на чертеже:

33

Pressure transformer

Заводской номер: 003022570 Количество на модель:
003022570
35

Номер детали на чертеже:

35

Threaded reducing adapter

Заводской номер: 009196580 Количество на модель:
009196580
36

Номер детали на чертеже:

36

T connector

Заводской номер: 009208340 Количество на модель:
009208340
37

Номер детали на чертеже:

37

Male connector

Заводской номер: 009208150 Количество на модель:
009208150
38

Номер детали на чертеже:

38

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
39

Номер детали на чертеже:

39

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 009210231 Количество на модель:
009210231
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
43

Номер детали на чертеже:

43

Double nipple

Заводской номер: 002307470 Количество на модель:
002307470
44

Номер детали на чертеже:

44

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
45

Номер детали на чертеже:

45

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
46

Номер детали на чертеже:

46

Male connector

Заводской номер: 009208930 Количество на модель:
009208930
47

Номер детали на чертеже:

47

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
49

Номер детали на чертеже:

49

Allen screw

Заводской номер: 009030511 Количество на модель:
009030511
49

Номер детали на чертеже:

49

Allen screw

Заводской номер: 009031161 Количество на модель:
009031161
50

Номер детали на чертеже:

50

Tube clamp-2 halves

Заводской номер: 009251280 Количество на модель:
009251280
50

Номер детали на чертеже:

50

Tube clamp-2 halves

Заводской номер: 009251470 Количество на модель:
009251470
51

Номер детали на чертеже:

51

Washer

Заводской номер: 009103511 Количество на модель:
009103511
51

Номер детали на чертеже:

51

Washer

Заводской номер: 009103530 Количество на модель:
009103530
52

Номер детали на чертеже:

52

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
52

Номер детали на чертеже:

52

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
53

Номер детали на чертеже:

53

Washer

Заводской номер: 009106030 Количество на модель:
009106030
