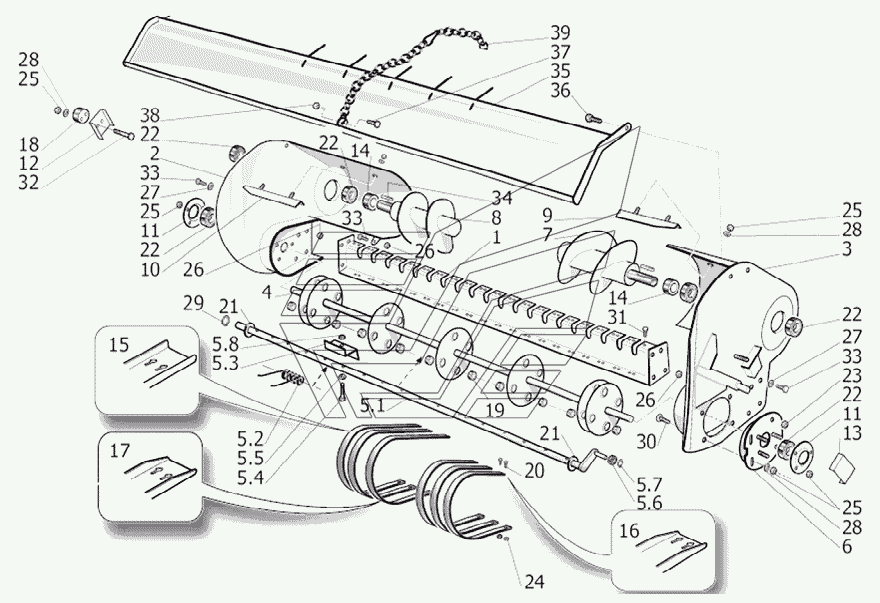

Таблица 15 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 14 ППТ-1270 "Tukan Max" Таблица 16 ППТ-1270 "Tukan Max"

Вид отображения:

Детали справа

По ширине экрана

39

26

25

24

23

22

21

20

19

18

27

28

29

38

37

36

35

34

33

32

31

30

17

16

5.6

5.5

5.4

5.3

5.2

5.1

4

3

2

5.7

5.8

6

15

14

13

12

11

10

9

8

7

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Цепь

Заводской номер: FCGE21L42X23ZB Количество на модель:

FCGE21L42X23ZB

Номер детали на чертеже:

Муфта

Заводской номер: SR03020A-1/026 Количество на модель:

SR03020A-1/026

Номер детали на чертеже:

Муфта

Заводской номер: SR03020A-1/025 Количество на модель:

SR03020A-1/025

Номер детали на чертеже:

Муфта

Заводской номер: SR03020A-1/024 Количество на модель:

SR03020A-1/024

Номер детали на чертеже:

Смазчик

Заводской номер: SR03020A-1/023 Количество на модель:

SR03020A-1/023

Номер детали на чертеже:

Вкладыш

Заводской номер: SR03020A-1/022 Количество на модель:

SR03020A-1/022

Номер детали на чертеже:

Шайба

Заводской номер: SR03020A-1/021 Количество на модель:

SR03020A-1/021

Номер детали на чертеже:

Болт

Заводской номер: SR03020A-1/020 Количество на модель:

SR03020A-1/020

Номер детали на чертеже:

Втулка

Заводской номер: SR03020A-1/019 Количество на модель:

SR03020A-1/019

Номер детали на чертеже:

Натяжитель цепи

Заводской номер: SR03020A-1/018 Количество на модель:

SR03020A-1/018

Номер детали на чертеже:

Шайба

Заводской номер: SR03020A-1/027 Количество на модель:

SR03020A-1/027

Номер детали на чертеже:

Шайба

Заводской номер: SR03020A-1/028 Количество на модель:

SR03020A-1/028

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: SR03020A-1/029 Количество на модель:

SR03020A-1/029

Номер детали на чертеже:

Гайка

Заводской номер: NDADESMAB10G6Z Количество на модель:

NDADESMAB10G6Z

Номер детали на чертеже:

Болт

Заводской номер: NVTES10030G8PZ Количество на модель:

NVTES10030G8PZ

Номер детали на чертеже:

Болт

Заводской номер: NVTES12040G8PZ Количество на модель:

NVTES12040G8PZ

Номер детали на чертеже:

Планка

Заводской номер: SR03803A Количество на модель:

SR03803A

Номер детали на чертеже:

Шпонка

Заводской номер: NCHA08X07X025A Количество на модель:

NCHA08X07X025A

Номер детали на чертеже:

Болт

Заводской номер: SR03020A-1/033 Количество на модель:

SR03020A-1/033

Номер детали на чертеже:

Болт

Заводской номер: SR03020A-1/032 Количество на модель:

SR03020A-1/032

Номер детали на чертеже:

Болт

Заводской номер: SR03020A-1/031 Количество на модель:

SR03020A-1/031

Номер детали на чертеже:

Болт

Заводской номер: SR03020A-1/030 Количество на модель:

SR03020A-1/030

Номер детали на чертеже:

Накладка

Заводской номер: SR03020A-FLS Количество на модель:

SR03020A-FLS

Номер детали на чертеже:

Накладка

Заводской номер: SR03020A-FLC Количество на модель:

SR03020A-FLC

Номер детали на чертеже:

Диск

Заводской номер: SR03020A-1/005.6 Количество на модель:

SR03020A-1/005.6

Номер детали на чертеже:

Шайба

Заводской номер: SR03020A-1/005.5 Количество на модель:

SR03020A-1/005.5

Номер детали на чертеже:

Болт

Заводской номер: SR03020A-1/005.4 Количество на модель:

SR03020A-1/005.4

Номер детали на чертеже:

Планка

Заводской номер: SR03020A-1/005.3 Количество на модель:

SR03020A-1/005.3

Номер детали на чертеже:

Пружина

Заводской номер: SR03020A-1/005.2 Количество на модель:

SR03020A-1/005.2

Номер детали на чертеже:

Трубка

Заводской номер: SR03020A-1/005.1 Количество на модель:

SR03020A-1/005.1

Номер детали на чертеже:

Шпиндель

Заводской номер: SR03020A-1/004 Количество на модель:

SR03020A-1/004

Номер детали на чертеже:

Планка

Заводской номер: SR03020A-1/003 Количество на модель:

SR03020A-1/003

Номер детали на чертеже:

Планка

Заводской номер: SR03020A-1/002 Количество на модель:

SR03020A-1/002

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: SR03020A-1/005.7 Количество на модель:

SR03020A-1/005.7

Номер детали на чертеже:

Муфта

Заводской номер: SR03020A-1/005.8 Количество на модель:

SR03020A-1/005.8

Номер детали на чертеже:

Кулачковый диск

Заводской номер: SR03020A-1/006 Количество на модель:

SR03020A-1/006

Номер детали на чертеже:

Накладка

Заводской номер: SR03020A-FGN Количество на модель:

SR03020A-FGN

Номер детали на чертеже:

Прокладочная шайба

Заводской номер: SR03020A-1/014 Количество на модель:

SR03020A-1/014

Номер детали на чертеже:

Крепление

Заводской номер: SR03020A-1/013 Количество на модель:

SR03020A-1/013

Номер детали на чертеже:

Крепление

Заводской номер: SR03020A-1/012 Количество на модель:

SR03020A-1/012

Номер детали на чертеже:

Крепление

Заводской номер: SR03020A-1/011 Количество на модель:

SR03020A-1/011

Номер детали на чертеже:

Скрепер

Заводской номер: SR03020A-1/010 Количество на модель:

SR03020A-1/010

Номер детали на чертеже:

Скрепер

Заводской номер: SR03020A-1/009 Количество на модель:

SR03020A-1/009

Номер детали на чертеже:

Шнек

Заводской номер: SR03020A-1/008 Количество на модель:

SR03020A-1/008

Номер детали на чертеже:

Шнек

Заводской номер: SR03020A-1/007 Количество на модель:

SR03020A-1/007

Номер детали на чертеже:

Рама

Заводской номер: SR03020A-1/001 Количество на модель:

SR03020A-1/001
