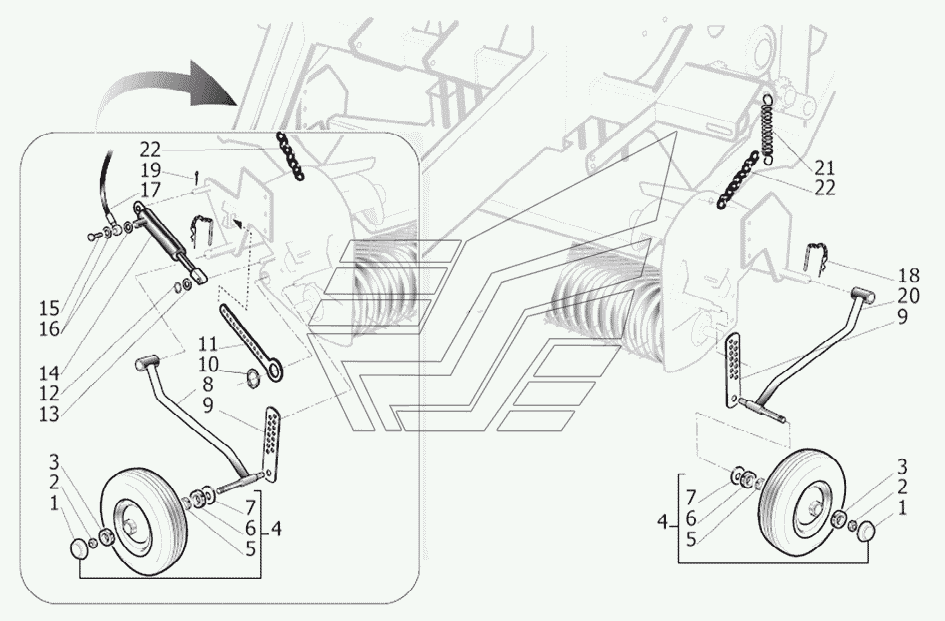

Таблица 16 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 15 ППТ-1270 "Tukan Max" Таблица 17 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух

Заводской номер: SR03034A-01 Количество на модель:
SR03034A-01
2

Номер детали на чертеже:

2

Гайка

Заводской номер: NDADESMAB16G6Z Количество на модель:
NDADESMAB16G6Z
3

Номер детали на чертеже:

3

Вкладыш

Заводской номер: FCURRS006205-S Количество на модель:
FCURRS006205-S
4

Номер детали на чертеже:

4

Диск

Заводской номер: SR03034A Количество на модель:
SR03034A
5

Номер детали на чертеже:

5

Прокладочная шайба

Заводской номер: SR03034A-02 Количество на модель:
SR03034A-02
7

Номер детали на чертеже:

7

Шайба

Заводской номер: NRONC25/51X35G Количество на модель:
NRONC25/51X35G
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: SR02997A Количество на модель:
SR02997A
9

Номер детали на чертеже:

9

Заслонный клапан

Заводской номер: SR02120A Количество на модель:
SR02120A
10

Номер детали на чертеже:

10

Стопорное кольцо

Заводской номер: NAESEEG-E0060A Количество на модель:
NAESEEG-E0060A
11

Номер детали на чертеже:

11

Заслонный клапан

Заводской номер: SR02742B Количество на модель:
SR02742B
12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: NAESEEG-E0020A Количество на модель:
NAESEEG-E0020A
13

Номер детали на чертеже:

13

Шайба

Заводской номер: NRONP22/39X30G Количество на модель:
NRONP22/39X30G
14

Номер детали на чертеже:

14

Цилиндр

Заводской номер: SR02226A Количество на модель:
SR02226A
15

Номер детали на чертеже:

15

Болт

Заводской номер: FHVCAVDP00038G Количество на модель:
FHVCAVDP00038G
16

Номер детали на чертеже:

16

Шайба

Заводской номер: FHRONDRAME03/8 Количество на модель:
FHRONDRAME03/8
17

Номер детали на чертеже:

17

Гибкий шланг

Заводской номер: TT10008A-23 Количество на модель:
TT10008A-23
18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: SR03021B Количество на модель:
SR03021B
19

Номер детали на чертеже:

19

Шплинт

Заводской номер: NCOPSP05X0500G Количество на модель:
NCOPSP05X0500G
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: SR02998A Количество на модель:
SR02998A
21

Номер детали на чертеже:

21

Пружина

Заводской номер: SP30178B Количество на модель:
SP30178B
22

Номер детали на чертеже:

22

Цепь

Заводской номер: FCGU21SP0500ZB Количество на модель:
FCGU21SP0500ZB
