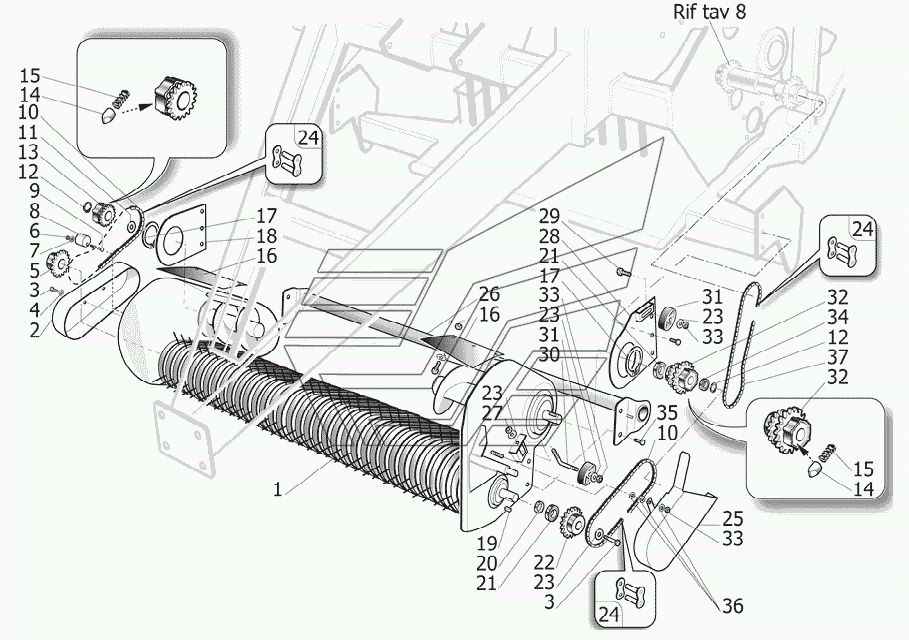

Таблица 14 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 13 ППТ-1270 "Tukan Max" Таблица 15 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Адаптер

Заводской номер: SR03020A Количество на модель:
SR03020A
2

Номер детали на чертеже:

2

Стоика

Заводской номер: SR02720E Количество на модель:
SR02720E
3

Номер детали на чертеже:

3

Болт

Заводской номер: NVTES10020G8TZ Количество на модель:
NVTES10020G8TZ
4

Номер детали на чертеже:

4

Шайба

Заводской номер: NRCINM10/30X25Z Количество на модель:
NRCINM10/30X25Z
5

Номер детали на чертеже:

5

Шестерня

Заводской номер: SP30363A-01 Количество на модель:
SP30363A-01
6

Номер детали на чертеже:

6

Муфта

Заводской номер: SR03020A-1/025 Количество на модель:
SR03020A-1/025
7

Номер детали на чертеже:

7

Шайба

Заводской номер: SR03020A-1/028 Количество на модель:
SR03020A-1/028
8

Номер детали на чертеже:

8

Натяжитель цепи

Заводской номер: SR03020A-1/018 Количество на модель:
SR03020A-1/018
9

Номер детали на чертеже:

9

Болт

Заводской номер: SR03020A-1/032 Количество на модель:
SR03020A-1/032
10

Номер детали на чертеже:

10

Цепь

Заводской номер: FCRM0402S054GF Количество на модель:
FCRM0402S054GF
11

Номер детали на чертеже:

11

Шайба

Заводской номер: NRSPS30/42X10A Количество на модель:
NRSPS30/42X10A
12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: NAESEEG-E0030A Количество на модель:
NAESEEG-E0030A
13

Номер детали на чертеже:

13

Фрикционная муфта

Заводской номер: SR03026A Количество на модель:
SR03026A
14

Номер детали на чертеже:

14

Храповый механизм

Заводской номер: SR02201A Количество на модель:
SR02201A
15

Номер детали на чертеже:

15

Пружина

Заводской номер: SP31185C-01 Количество на модель:
SP31185C-01
16

Номер детали на чертеже:

16

Защита

Заводской номер: SR03840B Количество на модель:
SR03840B
17

Номер детали на чертеже:

17

Стопорное кольцо

Заводской номер: NAESEEG-E0150A Количество на модель:
NAESEEG-E0150A
18

Номер детали на чертеже:

18

Крепление

Заводской номер: SR02725A Количество на модель:
SR02725A
19

Номер детали на чертеже:

19

Шпонка

Заводской номер: NCHA08X07X025A Количество на модель:
NCHA08X07X025A
20

Номер детали на чертеже:

20

Прокладочная шайба

Заводской номер: SR01257A Количество на модель:
SR01257A
21

Номер детали на чертеже:

21

Вкладыш

Заводской номер: FCURRS006006-S Количество на модель:
FCURRS006006-S
22

Номер детали на чертеже:

22

Фрикционная муфта

Заводской номер: SR03027B Количество на модель:
SR03027B
23

Номер детали на чертеже:

23

Шайба

Заводской номер: NRONM10/40X30N Количество на модель:
NRONM10/40X30N
24

Номер детали на чертеже:

24

Соединение

Заводской номер: FCRGIUNZ-0402S Количество на модель:
FCRGIUNZ-0402S
25

Номер детали на чертеже:

25

Стоика

Заводской номер: SR02617B Количество на модель:
SR02617B
26

Номер детали на чертеже:

26

Шпиндель

Заводской номер: SR03017A Количество на модель:
SR03017A
27

Номер детали на чертеже:

27

Муфта

Заводской номер: NDADESM0010G6N Количество на модель:
NDADESM0010G6N
28

Номер детали на чертеже:

28

Крепление

Заводской номер: SR02726A-01 Количество на модель:
SR02726A-01
29

Номер детали на чертеже:

29

Болт

Заводской номер: NVTTL10080G8PN Количество на модель:
NVTTL10080G8PN
30

Номер детали на чертеже:

30

Тяга

Заводской номер: SR03028A Количество на модель:
SR03028A
31

Номер детали на чертеже:

31

Натяжитель цепи

Заводской номер: FTCAT-OVAL-P3P Количество на модель:
FTCAT-OVAL-P3P
32

Номер детали на чертеже:

32

Фрикционная муфта

Заводской номер: SR02740A Количество на модель:
SR02740A
33

Номер детали на чертеже:

33

Гайка

Заводской номер: NDADESMAB10G6Z Количество на модель:
NDADESMAB10G6Z
35

Номер детали на чертеже:

35

Болт

Заводской номер: NVTES12045G8TN Количество на модель:
NVTES12045G8TN
36

Номер детали на чертеже:

36

Шайба

Заводской номер: NRONC10/23X25Z Количество на модель:
NRONC10/23X25Z
37

Номер детали на чертеже:

37

Цепь

Заводской номер: FCRM0402S084GF Количество на модель:
FCRM0402S084GF
345

Номер детали на чертеже:

345

Подшипник

Заводской номер: FCURRS006008-S Количество на модель:
FCURRS006008-S
