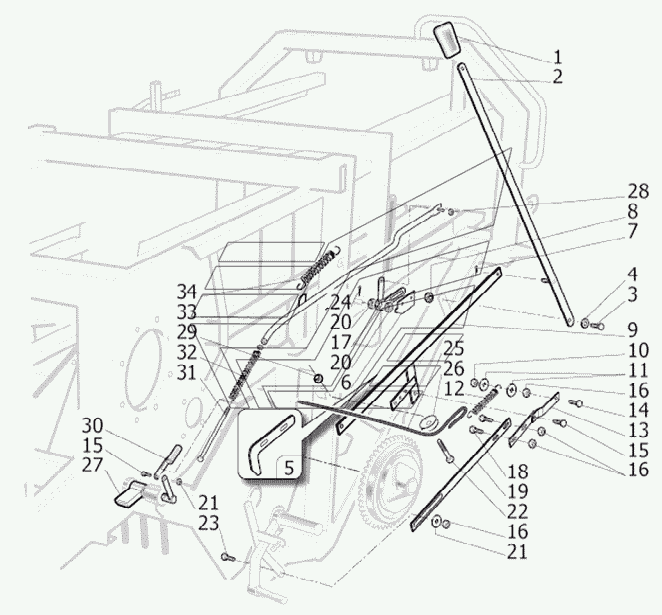

Таблица 11 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 10 ППТ-1270 "Tukan Max" Таблица 12 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ручка

Заводской номер: SR02284A Количество на модель:
SR02284A
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: SR03967A Количество на модель:
SR03967A
3

Номер детали на чертеже:

3

Болт

Заводской номер: NVTES16045G8TN Количество на модель:
NVTES16045G8TN
4

Номер детали на чертеже:

4

Шайба

Заводской номер: NRONC16/35X30G Количество на модель:
NRONC16/35X30G
5

Номер детали на чертеже:

5

Крюк

Заводской номер: SR03424A Количество на модель:
SR03424A
6

Номер детали на чертеже:

6

Планка

Заводской номер: SR02762B Количество на модель:
SR02762B
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: NCOPSP05X0250Z Количество на модель:
NCOPSP05X0250Z
8

Номер детали на чертеже:

8

Гайка

Заводской номер: NDADESM0016G6N Количество на модель:
NDADESM0016G6N
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: SR03520A-02 Количество на модель:
SR03520A-02
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: SR03520A-01 Количество на модель:
SR03520A-01
10

Номер детали на чертеже:

10

Гайка

Заводской номер: NDADESMAB10G6Z Количество на модель:
NDADESMAB10G6Z
11

Номер детали на чертеже:

11

Шайба

Заводской номер: NRCINM12/36X30G Количество на модель:
NRCINM12/36X30G
12

Номер детали на чертеже:

12

Пружина

Заводской номер: SP30163B-02 Количество на модель:
SP30163B-02
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: SR03578B Количество на модель:
SR03578B
14

Номер детали на чертеже:

14

Болт

Заводской номер: NVTES10040G8PN Количество на модель:
NVTES10040G8PN
15

Номер детали на чертеже:

15

Болт

Заводской номер: NVTES12045G8TN Количество на модель:
NVTES12045G8TN
16

Номер детали на чертеже:

16

Муфта

Заводской номер: NDADESM0010G6N Количество на модель:
NDADESM0010G6N
17

Номер детали на чертеже:

17

Рычаг

Заводской номер: SR03814A Количество на модель:
SR03814A
17

Номер детали на чертеже:

17

Рычаг

Заводской номер: SR01537A Количество на модель:
SR01537A
18

Номер детали на чертеже:

18

Болт

Заводской номер: NVTTL10025G8TN Количество на модель:
NVTTL10025G8TN
19

Номер детали на чертеже:

19

Рычаг

Заводской номер: SR03577D Количество на модель:
SR03577D
20

Номер детали на чертеже:

20

Вкладыш

Заводской номер: FCURRS006205-S Количество на модель:
FCURRS006205-S
21

Номер детали на чертеже:

21

Шайба

Заводской номер: NRONP12/24X25G Количество на модель:
NRONP12/24X25G
22

Номер детали на чертеже:

22

Болт

Заводской номер: NVTES08035G8PN Количество на модель:
NVTES08035G8PN
23

Номер детали на чертеже:

23

Болт

Заводской номер: NVTES12045G8PN Количество на модель:
NVTES12045G8PN
24

Номер детали на чертеже:

24

Шплинт

Заводской номер: NCOPSP05X0500G Количество на модель:
NCOPSP05X0500G
25

Номер детали на чертеже:

25

Трос

Заводской номер: SR03679B Количество на модель:
SR03679B
26

Номер детали на чертеже:

26

Диск

Заводской номер: SR03683A Количество на модель:
SR03683A
27

Номер детали на чертеже:

27

Фиксатор

Заводской номер: SR03755A Количество на модель:
SR03755A
28

Номер детали на чертеже:

28

Муфта

Заводской номер: NDADESBAB14G6Z Количество на модель:
NDADESBAB14G6Z
29

Номер детали на чертеже:

29

Муфта

Заводской номер: NDADESM0008G6N Количество на модель:
NDADESM0008G6N
30

Номер детали на чертеже:

30

Заслонный клапан

Заводской номер: SR01539A Количество на модель:
SR01539A
31

Номер детали на чертеже:

31

Болт

Заводской номер: NVTES16250G8PN Количество на модель:
NVTES16250G8PN
32

Номер детали на чертеже:

32

Пружина

Заводской номер: SR01577A Количество на модель:
SR01577A
33

Номер детали на чертеже:

33

Стержень

Заводской номер: SR01536B Количество на модель:
SR01536B
34

Номер детали на чертеже:

34

Пружина

Заводской номер: SP30151A-03 Количество на модель:
SP30151A-03
Таблица 10 ППТ-1270 "Tukan Max" Таблица 12 ППТ-1270 "Tukan Max"
