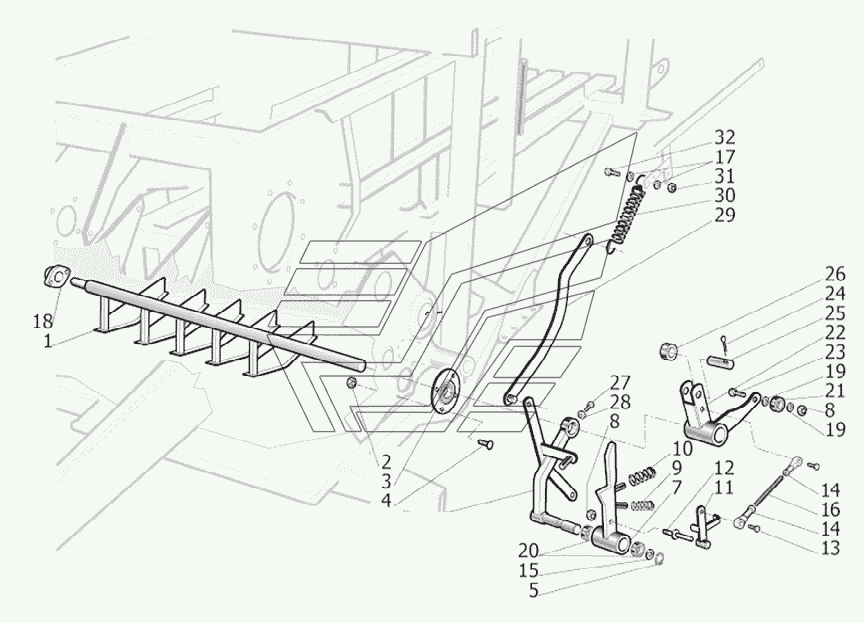

Таблица 10 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 9 ППТ-1270 "Tukan Max" Таблица 11 ППТ-1270 "Tukan Max"

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Механический щуп

Заводской номер: SR03757A Количество на модель:

SR03757A

1

Номер детали на чертеже:

1

Механический щуп

Заводской номер: SR03737A Количество на модель:

SR03737A

2

Номер детали на чертеже:

2

Муфта

Заводской номер: NDADESM0012G6Z Количество на модель:

NDADESM0012G6Z

3

Номер детали на чертеже:

3

Крепление

Заводской номер: FCUSYCPL40T3LV Количество на модель:

FCUSYCPL40T3LV

4

Номер детали на чертеже:

4

Болт

Заводской номер: NVTTL12030G8PN Количество на модель:

NVTTL12030G8PN

5

Номер детали на чертеже:

5

Стопорное кольцо

Заводской номер: NAESEEG-E0025A Количество на модель:

NAESEEG-E0025A

6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: SR03625A Количество на модель:

SR03625A

7

Номер детали на чертеже:

7

Рычаг

Заводской номер: SR03645G Количество на модель:

SR03645G

8

Номер детали на чертеже:

8

Гайка

Заводской номер: NDADESM0012G6N Количество на модель:

NDADESM0012G6N

9

Номер детали на чертеже:

9

Пружина

Заводской номер: SR01572A Количество на модель:

SR01572A

10

Номер детали на чертеже:

10

Пружина

Заводской номер: SR03660B Количество на модель:

SR03660B

11

Номер детали на чертеже:

11

Рычаг

Заводской номер: SR03685B Количество на модель:

SR03685B

12

Номер детали на чертеже:

12

Шарнир

Заводской номер: SR03741B Количество на модель:

SR03741B

13

Номер детали на чертеже:

13

Болт

Заводской номер: NVTES12035G8TN Количество на модель:

NVTES12035G8TN

14

Номер детали на чертеже:

14

Шарнир

Заводской номер: SR03661A Количество на модель:

SR03661A

15

Номер детали на чертеже:

15

Шайба

Заводской номер: NRONC25/51X35G Количество на модель:

NRONC25/51X35G

16

Номер детали на чертеже:

16

Тяга

Заводской номер: SR03659B Количество на модель:

SR03659B

17

Номер детали на чертеже:

17

Шайба

Заводской номер: NRCINM12/36X30G Количество на модель:

NRCINM12/36X30G

18

Номер детали на чертеже:

18

Крепление

Заводской номер: FCUSYFYTB300GV Количество на модель:

FCUSYFYTB300GV

19

Номер детали на чертеже:

19

Шайба

Заводской номер: NRONC12/27X30G Количество на модель:

NRONC12/27X30G

20

Номер детали на чертеже:

20

Вкладыш

Заводской номер: FCURRS006205-S Количество на модель:

FCURRS006205-S

21

Номер детали на чертеже:

21

Диск

Заводской номер: FCURRRENPP201- Количество на модель:

FCURRRENPP201-

22

Номер детали на чертеже:

22

Рычаг

Заводской номер: SR03638A Количество на модель:

SR03638A

23

Номер детали на чертеже:

23

Болт

Заводской номер: NVTSEI12035G1TN Количество на модель:

NVTSEI12035G1TN

24

Номер детали на чертеже:

24

Шплинт

Заводской номер: NCOPSP06X0400G Количество на модель:

NCOPSP06X0400G

25

Номер детали на чертеже:

25

Фиксатор

Заводской номер: SR03640B Количество на модель:

SR03640B

26

Номер детали на чертеже:

26

Диск

Заводской номер: SR03639D Количество на модель:

SR03639D

27

Номер детали на чертеже:

27

Болт

Заводской номер: NVTES16040G8TN Количество на модель:

NVTES16040G8TN

28

Номер детали на чертеже:

28

Гайка

Заводской номер: NDADESM0016G6N Количество на модель:

NDADESM0016G6N

29

Номер детали на чертеже:

29

Тяга

Заводской номер: SR03705A Количество на модель:

SR03705A

30

Номер детали на чертеже:

30

Пружина

Заводской номер: SP30151A-03 Количество на модель:

SP30151A-03

31

Номер детали на чертеже:

31

Муфта

Заводской номер: NDADESB0012G6N Количество на модель:

NDADESB0012G6N

32

Номер детали на чертеже:

32

Болт

Заводской номер: NVTES12040G8TN Количество на модель:

NVTES12040G8TN
