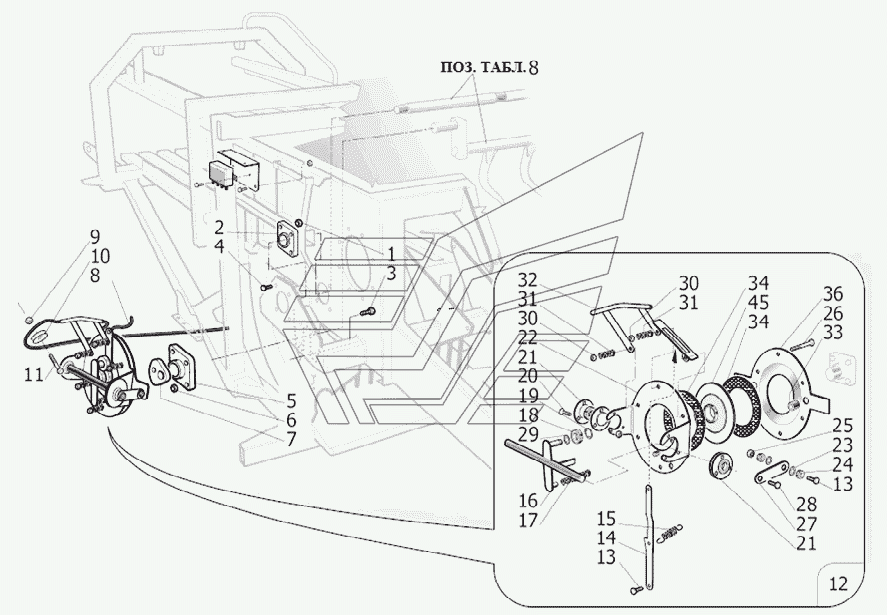

Таблица 12 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 11 ППТ-1270 "Tukan Max" Таблица 13 ППТ-1270 "Tukan Max"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Муфта

Заводской номер: NDADESM0018G6N Количество на модель:

NDADESM0018G6N

2

Номер детали на чертеже:

2

Крепление

Заводской номер: FCUSYFY060FQGV Количество на модель:

FCUSYFY060FQGV

3

Номер детали на чертеже:

3

Болт

Заводской номер: NVTES16045G8TN Количество на модель:

NVTES16045G8TN

4

Номер детали на чертеже:

4

Болт

Заводской номер: NVTES18050G8TN Количество на модель:

NVTES18050G8TN

5

Номер детали на чертеже:

5

Крепление

Заводской номер: FCUSYFYO50FQGV Количество на модель:

FCUSYFYO50FQGV

6

Номер детали на чертеже:

6

Гайка

Заводской номер: NDADESM0016G6N Количество на модель:

NDADESM0016G6N

7

Номер детали на чертеже:

7

Кулачковый диск

Заводской номер: SR03713B Количество на модель:

SR03713B

8

Номер детали на чертеже:

8

Трос

Заводской номер: SR03679B Количество на модель:

SR03679B

9

Номер детали на чертеже:

9

Муфта

Заводской номер: NDADESM0008G6N Количество на модель:

NDADESM0008G6N

10

Номер детали на чертеже:

10

Диск

Заводской номер: SR03683A Количество на модель:

SR03683A

11

Номер детали на чертеже:

11

Болт

Заводской номер: NVTES08035G8PN Количество на модель:

NVTES08035G8PN

12

Номер детали на чертеже:

12

Тормоза

Заводской номер: SR03942A Количество на модель:

SR03942A

13

Номер детали на чертеже:

13

Болт

Заводской номер: NVTES12045G8TN Количество на модель:

NVTES12045G8TN

14

Номер детали на чертеже:

14

Рычаг

Заводской номер: SR03672B Количество на модель:

SR03672B

15

Номер детали на чертеже:

15

Пружина

Заводской номер: SP30084A Количество на модель:

SP30084A

16

Номер детали на чертеже:

16

Шпиндель

Заводской номер: SR03944A Количество на модель:

SR03944A

17

Номер детали на чертеже:

17

Пружина

Заводской номер: SR03660B Количество на модель:

SR03660B

18

Номер детали на чертеже:

18

Вкладыш

Заводской номер: FCUSY002562AIN Количество на модель:

FCUSY002562AIN

19

Номер детали на чертеже:

19

Стопорное кольцо

Заводской номер: NAESEEG-E0025A Количество на модель:

NAESEEG-E0025A

20

Номер детали на чертеже:

20

Болт

Заводской номер: NVTTL08020G8PN Количество на модель:

NVTTL08020G8PN

21

Номер детали на чертеже:

21

Крепление

Заводской номер: FCUSYCPL25T3LV Количество на модель:

FCUSYCPL25T3LV

22

Номер детали на чертеже:

22

Фланец

Заводской номер: SR03943A Количество на модель:

SR03943A

23

Номер детали на чертеже:

23

Шайба

Заводской номер: NRSPS12/18X10A Количество на модель:

NRSPS12/18X10A

24

Номер детали на чертеже:

24

Диск

Заводской номер: FCURRRENPP201- Количество на модель:

FCURRRENPP201-

25

Номер детали на чертеже:

25

Муфта

Заводской номер: NDADESA0012G6N Количество на модель:

NDADESA0012G6N

26

Номер детали на чертеже:

26

Болт

Заводской номер: NVTES10110G8PN Количество на модель:

NVTES10110G8PN

27

Номер детали на чертеже:

27

Соединительный шток

Заводской номер: SR03671A Количество на модель:

SR03671A

28

Номер детали на чертеже:

28

Болт

Заводской номер: NVTES12030F8TN Количество на модель:

NVTES12030F8TN

29

Номер детали на чертеже:

29

Шайба

Заводской номер: NRSPS25/35X10A Количество на модель:

NRSPS25/35X10A

30

Номер детали на чертеже:

30

Гайка

Заводской номер: NDADESMAB10G6Z Количество на модель:

NDADESMAB10G6Z

31

Номер детали на чертеже:

31

Пружина

Заводской номер: SR03552A Количество на модель:

SR03552A

32

Номер детали на чертеже:

32

Защита

Заводской номер: SR03945A Количество на модель:

SR03945A

33

Номер детали на чертеже:

33

Втулка

Заводской номер: FBOCN02203120F Количество на модель:

FBOCN02203120F

34

Номер детали на чертеже:

34

Кольцо

Заводской номер: SR03358A Количество на модель:

SR03358A

35

Номер детали на чертеже:

35

Фланец

Заводской номер: SR03356E Количество на модель:

SR03356E

36

Номер детали на чертеже:

36

Фланец

Заводской номер: SR03668A Количество на модель:

SR03668A
