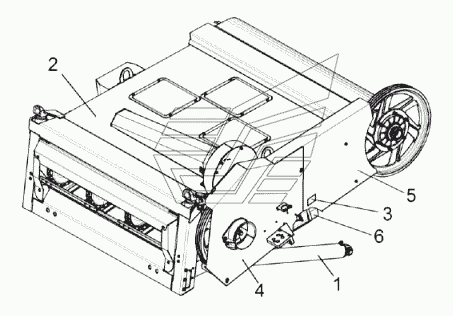

Установка камеры наклонной КЗК-1420-1800000А (лист 1) КЗС-2124КР. Каталог 2018г.

Молотилка самоходная КЗК-2124-0100000 (вид справа) КЗС-2124КР Установка камеры наклонной КЗК-1420-1800000А (лист 2) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка камеры наклонной

Заводской номер: КЗК-1420-1800000А Количество на модель: 1
КЗК-1420-1800000А
1
1

Номер детали на чертеже:

1

Гидроцилиндр подъема наклонной камеры

Заводской номер: КЗК-1420-0602510 Количество на модель: 2
КЗК-1420-0602510
2
2

Номер детали на чертеже:

2

Камера наклонная

Заводской номер: КЗК-1420-1810010 Количество на модель: 1
КЗК-1420-1810010
1
3

Номер детали на чертеже:

3

Отделка камеры наклонной

Заводской номер: КЗК-1420-1810090 Количество на модель: 1
КЗК-1420-1810090
1
4

Номер детали на чертеже:

4

Ограждение

Заводской номер: КЗК-1420-1810100 Количество на модель: 1
КЗК-1420-1810100
1
5

Номер детали на чертеже:

5

Ограждение

Заводской номер: КЗК-1420-1800404 Количество на модель: 1
КЗК-1420-1800404
1
6

Номер детали на чертеже:

6

Упор

Заводской номер: КЗК-1420-1800210А Количество на модель: 1
КЗК-1420-1800210А
1
