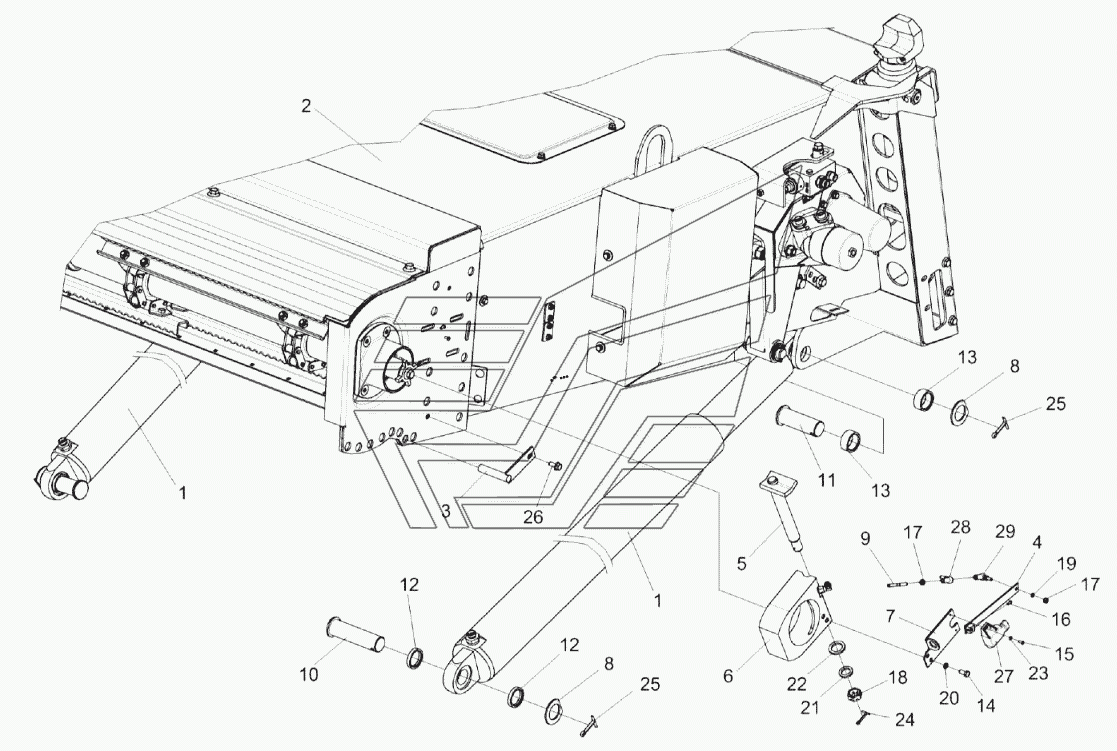

Установка камеры наклонной КЗК-1420-1800000А (лист 2) КЗС-2124КР. Каталог 2018г.

Установка камеры наклонной КЗК-1420-1800000А (лист 1) КЗС-2124КР Установка камеры наклонной КЗК-1420-1800000А (лист 3) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка камеры наклонной

Заводской номер: КЗК-1420-1800000А Количество на модель: 1
КЗК-1420-1800000А
1
1

Номер детали на чертеже:

1

Гидроцилиндр подъема наклонной камеры

Заводской номер: КЗК-1420-0602510 Количество на модель: 2
КЗК-1420-0602510
2
2

Номер детали на чертеже:

2

Камера наклонная

Заводской номер: КЗК-1420-1810010 Количество на модель: 1
КЗК-1420-1810010
1
3

Номер детали на чертеже:

3

Фиксатор

Заводской номер: КЗК-1420-1800060 Количество на модель: 2
КЗК-1420-1800060
2
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КЗК-1420-1810080 Количество на модель: 1
КЗК-1420-1810080
1
5

Номер детали на чертеже:

5

Палец

Заводской номер: КЗК-1420-1800770 Количество на модель: 2
КЗК-1420-1800770
2
6

Номер детали на чертеже:

6

Корпус

Заводской номер: КЗК-1420-1803010 Количество на модель: 1
КЗК-1420-1803010
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗК-1420-1800427 Количество на модель: 1
КЗК-1420-1800427
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КЗК-1420-1800465 Количество на модель: 4
КЗК-1420-1800465
4
9

Номер детали на чертеже:

9

Тяга

Заводской номер: КЗК-1420-1800606 Количество на модель: 1
КЗК-1420-1800606
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: КЗК-1420-1800614-01 Количество на модель: 2
КЗК-1420-1800614-01
2
11

Номер детали на чертеже:

11

Ось

Заводской номер: КЗК-1420-1800614-02 Количество на модель: 1
КЗК-1420-1800614-02
1
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: КЗК-1420-1800802 Количество на модель: 4
КЗК-1420-1800802
4
13

Номер детали на чертеже:

13

Втулка

Заводской номер: КЗК-1420-1800803 Количество на модель: 4
КЗК-1420-1800803
4
14

Номер детали на чертеже:

14

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 2
БолтМ8-6eх16-7796
2
15

Номер детали на чертеже:

15

Винт B.М4-6eх10-17473

Заводской номер: ВинтB.М4-6eх10-17473 Количество на модель: 2
ВинтB.М4-6eх10-17473
2
16

Номер детали на чертеже:

16

Винт

Заводской номер: ВинтB.М5-6eХ10-17473 Количество на модель: 1
ВинтB.М5-6eХ10-17473
1
17

Номер детали на чертеже:

17

Гайка М6-6G.8-5915

Заводской номер: ГайкаМ6-6G.8-5915 Количество на модель: 6
ГайкаМ6-6G.8-5915
6
18

Номер детали на чертеже:

18

Гайка М20х1,5-6G-5935

Заводской номер: ГайкаМ20х1,5-6G-5935 Количество на модель: 2
ГайкаМ20х1,5-6G-5935
2
19

Номер детали на чертеже:

19

Шайба А6.65Г-6402

Заводской номер: Шайба665Г-6402 Количество на модель: 4
Шайба665Г-6402
4
20

Номер детали на чертеже:

20

Шайба 8.65Г-6402

Заводской номер: Шайба865Г-6402 Количество на модель: 2
Шайба865Г-6402
2
21

Номер детали на чертеже:

21

Шайба 20.01-9649

Заводской номер: Шайба20.01-9649 Количество на модель: 2
Шайба20.01-9649
2
22

Номер детали на чертеже:

22

Шайба 25.01-9649

Заводской номер: Шайба25.01-9649 Количество на модель: 2
Шайба25.01-9649
2
23

Номер детали на чертеже:

23

Шайба C 4.01-10450

Заводской номер: ШайбаC4.01-10450 Количество на модель: 2
ШайбаC4.01-10450
2
24

Номер детали на чертеже:

24

Шплинт 4х32-397

Заводской номер: Шплинт4х32-397 Количество на модель: 2
Шплинт4х32-397
2
25

Номер детали на чертеже:

25

Шплинт 6,3х45-397

Заводской номер: Шплинт6,3х45-397 Количество на модель: 4
Шплинт6,3х45-397
4
26

Номер детали на чертеже:

26

Болт

Заводской номер: БолтМ8Х20-8.8-A-A3G Количество на модель: 2
БолтМ8Х20-8.8-A-A3G
2
27

Номер детали на чертеже:

27

Датчик угла поворота

Заводской номер: ДУП-01-30 Количество на модель: 1
ДУП-01-30
1
28

Номер детали на чертеже:

28

Шарнир угловой

Заводской номер: DIN71802 Количество на модель: 1
DIN71802
1
