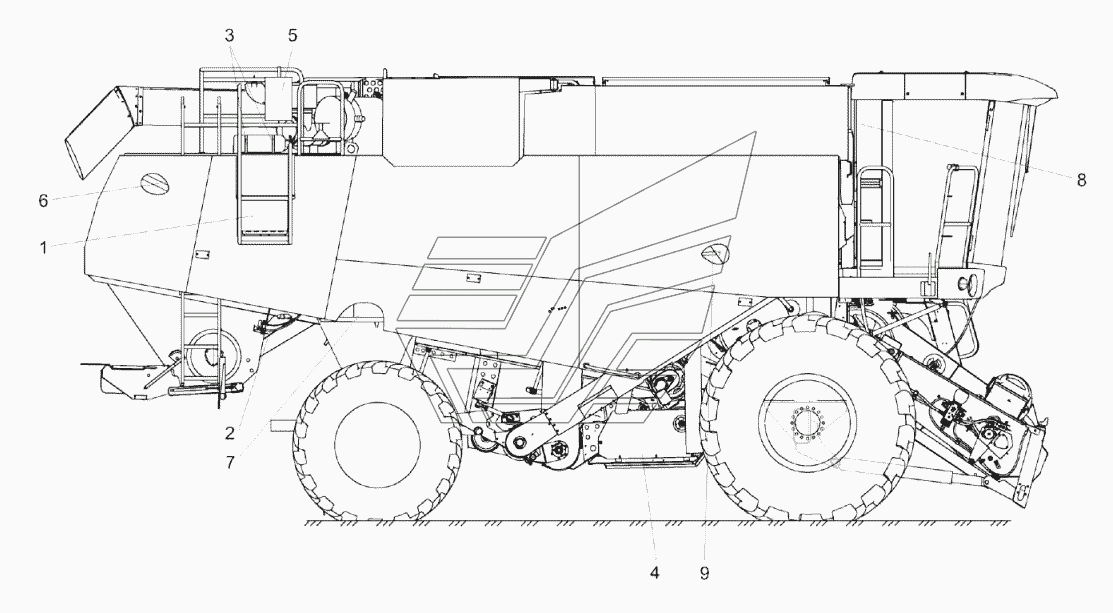

Молотилка самоходная КЗК-2124-0100000 (вид справа) КЗС-2124КР. Каталог 2018г.

Молотилка самоходная КЗК-2124-0100000 (вид слева) КЗС-2124КР Установка камеры наклонной КЗК-1420-1800000А (лист 1) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Молотилка самоходная

Заводской номер: КЗК-2124-0100000 Количество на модель: 1
КЗК-2124-0100000
1
1

Номер детали на чертеже:

1

Установка площадки обслуживания моторной установки

Заводской номер: КЗК-2124-0131000 Количество на модель: 1
КЗК-2124-0131000
1
2

Номер детали на чертеже:

2

Пневмосистема

Заводской номер: КЗК-2124-0800000 Количество на модель: 1
КЗК-2124-0800000
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗК-12-0100430 Количество на модель: 3
КЗК-12-0100430
3
4

Номер детали на чертеже:

4

Установка ограждения

Заводской номер: КЗК-1420-0100100 Количество на модель: 1
КЗК-1420-0100100
1
5

Номер детали на чертеже:

5

Установка щитка

Заводской номер: КЗК-1420-0106550 Количество на модель: 1
КЗК-1420-0106550
1
6

Номер детали на чертеже:

6

Установка щита

Заводской номер: КЗК-16-1-0100500 Количество на модель: 1
КЗК-16-1-0100500
1
7

Номер детали на чертеже:

7

Установка топливной системы

Заводской номер: КЗК-16-1-0126000 Количество на модель: 1
КЗК-16-1-0126000
1
8

Номер детали на чертеже:

8

Установка централизованной системы смазки

Заводской номер: КЗК-16-1-0185000 Количество на модель: 1
КЗК-16-1-0185000
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: КЗК-1420-0100803 Количество на модель: 1
КЗК-1420-0100803
1
