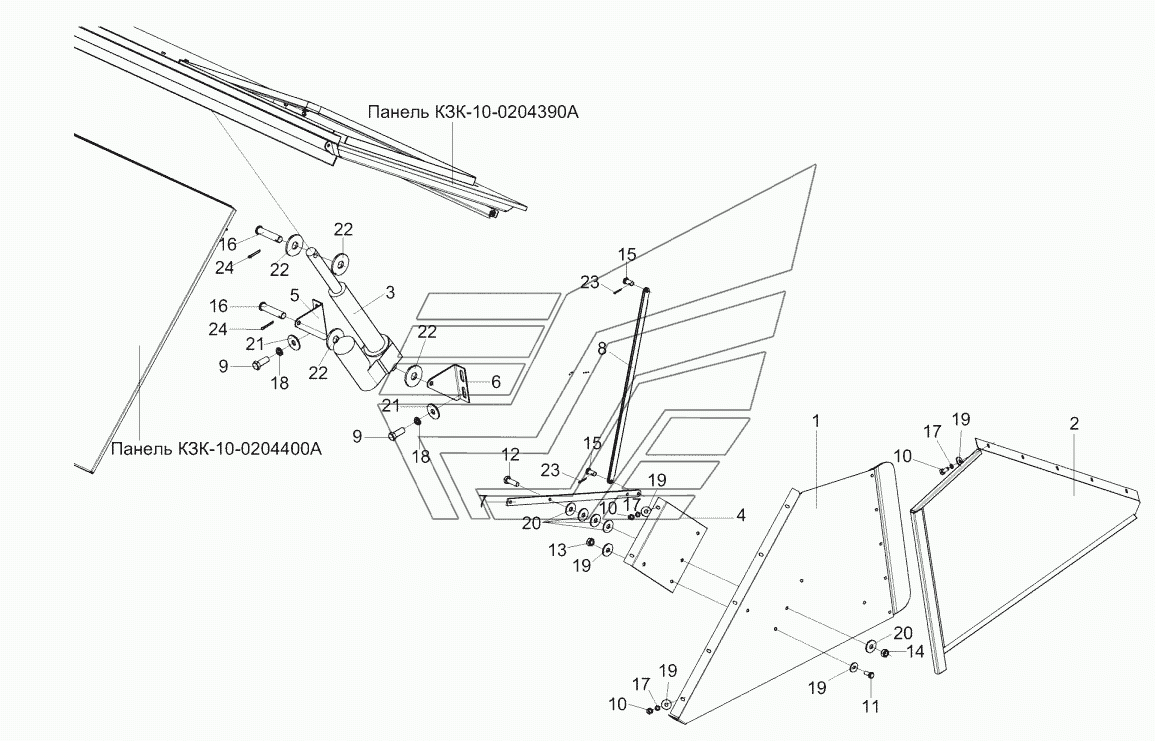

Установка крыши КЗК-10-0204370А (лист 2) КЗС-10К Палессе GS10. Каталог 2012г.

Установка крыши КЗК-10-0204370А (лист 1) КЗС-10К Палессе GS10 Установка крыши КЗК-10-0204370А (лист 3) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыши

Заводской номер: КЗК-10-0204370А Количество на модель: 1
КЗК-10-0204370А
1
1

Номер детали на чертеже:

1

Штора

Заводской номер: КЗК-10-0204330А Количество на модель: 1
КЗК-10-0204330А
1
2

Номер детали на чертеже:

2

Штора

Заводской номер: КЗК-10-0204360 Количество на модель: 1
КЗК-10-0204360
1
3

Номер детали на чертеже:

3

Электромgханизм бункера

Заводской номер: КЗК-10-0701380-02 Количество на модель: 1
КЗК-10-0701380-02
1
3

Номер детали на чертеже:

3

Электромgханизм бункера

Заводской номер: КЗК-10-0701390-02 Количество на модель: 1
КЗК-10-0701390-02
1
4

Номер детали на чертеже:

4

Усилитель

Заводской номер: КЗК-10-0204462А-01 Количество на модель: 1
КЗК-10-0204462А-01
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КЗК-10-0204466 Количество на модель: 1
КЗК-10-0204466
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КЗК-10-0204466-01 Количество на модель: 1
КЗК-10-0204466-01
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: КЗК-10-0204472 Количество на модель: 2
КЗК-10-0204472
2
8

Номер детали на чертеже:

8

Тяга

Заводской номер: КЗК-10-0204473 Количество на модель: 2
КЗК-10-0204473
2
9

Номер детали на чертеже:

9

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 4
БолтМ10-6eх25-7796
4
10

Номер детали на чертеже:

10

Болт М6-6eх12-7798

Заводской номер: БолтМ6-6eх12-7798 Количество на модель: 36
БолтМ6-6eх12-7798
36
11

Номер детали на чертеже:

11

Болт М6-6eх14-7798

Заводской номер: БолтМ6-6eх14-7798 Количество на модель: 13
БолтМ6-6eх14-7798
13
12

Номер детали на чертеже:

12

Болт М8-6eх25-7798

Заводской номер: БолтМ8-6eх25-7798 Количество на модель: 6
БолтМ8-6eх25-7798
6
13

Номер детали на чертеже:

13

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 17
ГайкаМ6-6G-5915
17
14

Номер детали на чертеже:

14

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 6
ГайкаМ8-6G-5915
6
15

Номер детали на чертеже:

15

Ось 6-8 b12х18-9650

Заводской номер: Ось6-8b12х18-9650 Количество на модель: 4
Ось6-8b12х18-9650
4
16

Номер детали на чертеже:

16

Ось 6-12 b12х55-9650

Заводской номер: Ось6-12b12х55-9650 Количество на модель: 2
Ось6-12b12х55-9650
2
17

Номер детали на чертеже:

17

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 33
Шайба6Т.65Г-6402
33
18

Номер детали на чертеже:

18

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 59
ШайбаА6.01-6958
59
20

Номер детали на чертеже:

20

Шайба

Заводской номер: ШайбаА8.01-6958 Количество на модель: 32
ШайбаА8.01-6958
32
21

Номер детали на чертеже:

21

Шайба А10.01-6958

Заводской номер: ШайбаА10.01-6958 Количество на модель: 4
ШайбаА10.01-6958
4
22

Номер детали на чертеже:

22

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 6
ШайбаС.12.01-11371
6
23

Номер детали на чертеже:

23

Шплинт 1,6х16-397

Заводской номер: Шплинт1,6х16-397 Количество на модель: 6
Шплинт1,6х16-397
6
24

Номер детали на чертеже:

24

Шплинт 3,2х18-397

Заводской номер: Шплинт3,2х18-397 Количество на модель: 2
Шплинт3,2х18-397
2
