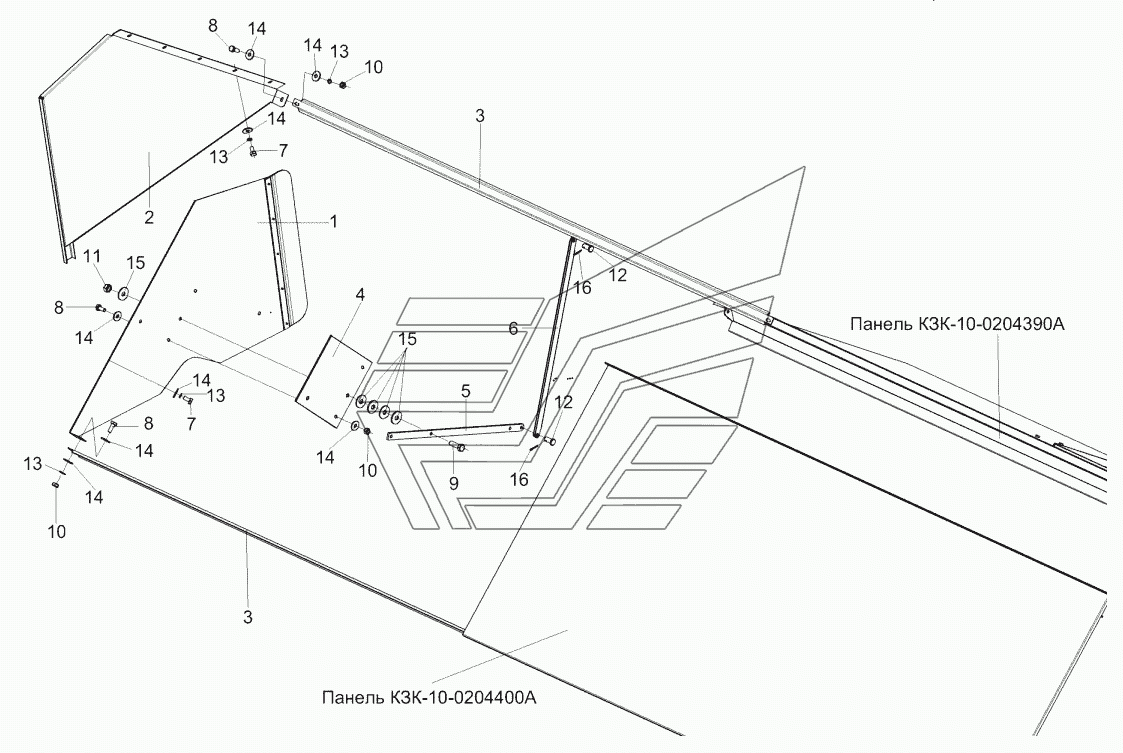

Установка крыши КЗК-10-0204370А (лист 3) КЗС-10К Палессе GS10. Каталог 2012г.

Установка крыши КЗК-10-0204370А (лист 2) КЗС-10К Палессе GS10 Шторы КЗК-10-0204330А и КЗК-10-0204340А КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыши

Заводской номер: КЗК-10-0204370А Количество на модель: 1
КЗК-10-0204370А
1
1

Номер детали на чертеже:

1

Штора

Заводской номер: КЗК-10-0204340А Количество на модель: 1
КЗК-10-0204340А
1
2

Номер детали на чертеже:

2

Штора

Заводской номер: КЗК-10-0204360-01 Количество на модель: 1
КЗК-10-0204360-01
1
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: КЗК-10-0204478 Количество на модель: 2
КЗК-10-0204478
2
4

Номер детали на чертеже:

4

Усилитель

Заводской номер: КЗК-10-0204462А Количество на модель: 1
КЗК-10-0204462А
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КЗК-10-0204472 Количество на модель: 2
КЗК-10-0204472
2
6

Номер детали на чертеже:

6

Тяга

Заводской номер: КЗК-10-0204420 Количество на модель: 2
КЗК-10-0204420
2
6

Номер детали на чертеже:

6

Тяга

Заводской номер: КЗК-10-0204473 Количество на модель: 2
КЗК-10-0204473
2
7

Номер детали на чертеже:

7

Болт М6-6eх12-7798

Заводской номер: БолтМ6-6eх12-7798 Количество на модель: 36
БолтМ6-6eх12-7798
36
8

Номер детали на чертеже:

8

Болт М6-6eх14-7798

Заводской номер: БолтМ6-6eх14-7798 Количество на модель: 13
БолтМ6-6eх14-7798
13
9

Номер детали на чертеже:

9

Болт М8-6eх25-7798

Заводской номер: БолтМ8-6eх25-7798 Количество на модель: 6
БолтМ8-6eх25-7798
6
10

Номер детали на чертеже:

10

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 17
ГайкаМ6-6G-5915
17
11

Номер детали на чертеже:

11

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 6
ГайкаМ8-6G-5915
6
12

Номер детали на чертеже:

12

Ось 6-8 b12х18-9650

Заводской номер: Ось6-8b12х18-9650 Количество на модель: 4
Ось6-8b12х18-9650
4
13

Номер детали на чертеже:

13

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 33
Шайба6Т.65Г-6402
33
14

Номер детали на чертеже:

14

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 59
ШайбаА6.01-6958
59
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ШайбаА8.01-6958 Количество на модель: 32
ШайбаА8.01-6958
32
16

Номер детали на чертеже:

16

Шплинт 1,6х16-397

Заводской номер: Шплинт1,6х16-397 Количество на модель: 6
Шплинт1,6х16-397
6
