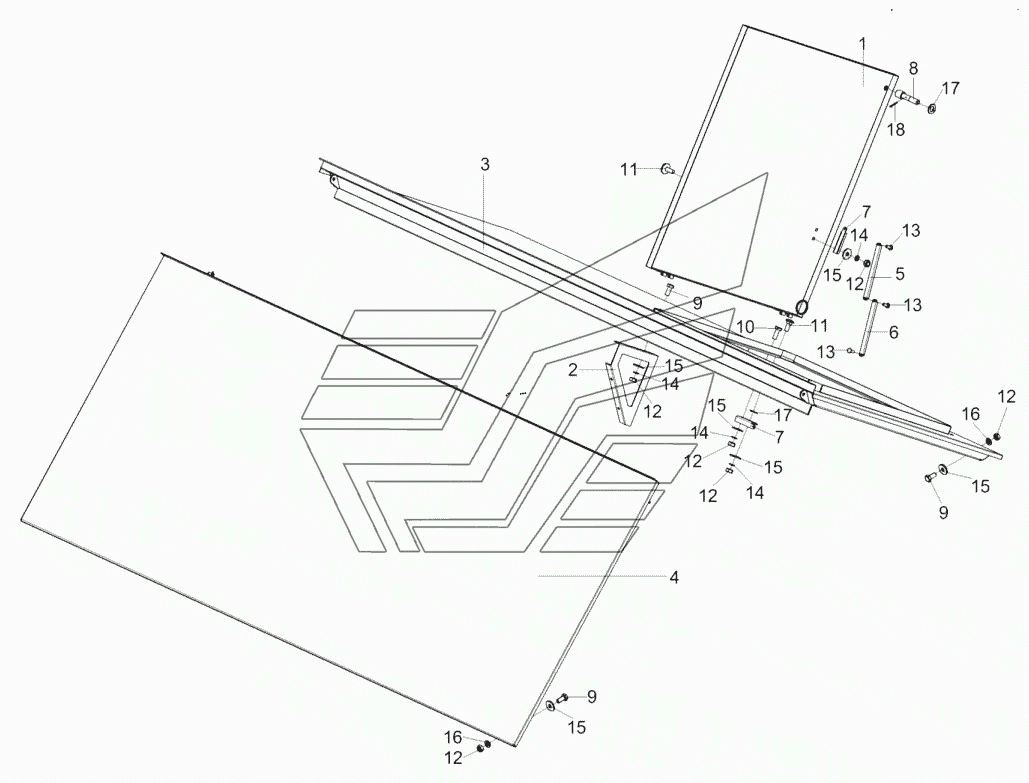

Установка крыши КЗК-10-0204370А (лист 1) КЗС-10К Палессе GS10. Каталог 2012г.

Звездочка КЗР 0219070Б КЗС-10К Палессе GS10 Установка крыши КЗК-10-0204370А (лист 2) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыши

Заводской номер: КЗК-10-0204370А Количество на модель: 1
КЗК-10-0204370А
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: КЗК-10-0204140 Количество на модель: 1
КЗК-10-0204140
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-10-0204479 Количество на модель: 1
КЗК-10-0204479
1
3

Номер детали на чертеже:

3

Панель

Заводской номер: КЗК-10-0204390А Количество на модель: 1
КЗК-10-0204390А
1
4

Номер детали на чертеже:

4

Панель

Заводской номер: КЗК-10-0204400А Количество на модель: 1
КЗК-10-0204400А
1
5

Номер детали на чертеже:

5

Связь

Заводской номер: КЗР0231150 Количество на модель: 1
КЗР0231150
1
6

Номер детали на чертеже:

6

Связь

Заводской номер: КЗР0231431 Количество на модель: 1
КЗР0231431
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗР0231432 Количество на модель: 2
КЗР0231432
2
8

Номер детали на чертеже:

8

Палец

Заводской номер: КЗР0231614 Количество на модель: 2
КЗР0231614
2
9

Номер детали на чертеже:

9

Болт М6-6eх14-7798

Заводской номер: БолтМ6-6eх14-7798 Количество на модель: 13
БолтМ6-6eх14-7798
13
10

Номер детали на чертеже:

10

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 1
БолтМ6-6eх16-7798
1
11

Номер детали на чертеже:

11

Болт М6-6eх16-7802

Заводской номер: БолтМ6-6eх16-7802 Количество на модель: 3
БолтМ6-6eх16-7802
3
12

Номер детали на чертеже:

12

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 17
ГайкаМ6-6G-5915
17
13

Номер детали на чертеже:

13

Заклепка 2.4х10.01-12642

Заводской номер: Заклепка2.4х10.01-12642 Количество на модель: 3
Заклепка2.4х10.01-12642
3
14

Номер детали на чертеже:

14

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 33
Шайба6Т.65Г-6402
33
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 59
ШайбаА6.01-6958
59
16

Номер детали на чертеже:

16

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 16
ШайбаС.6.01-11371
16
17

Номер детали на чертеже:

17

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 3
ШайбаС.8.01-11371
3
18

Номер детали на чертеже:

18

Шплинт 1,6х16-397

Заводской номер: Шплинт1,6х16-397 Количество на модель: 6
Шплинт1,6х16-397
6
