Установка бака масляного КС-200-0000040Э1 KС-200. Каталог 2017г.

Установка трапа и брызговика КС-200-0134010Э1 KС-200 Установка лестницы КС-200-0000080Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

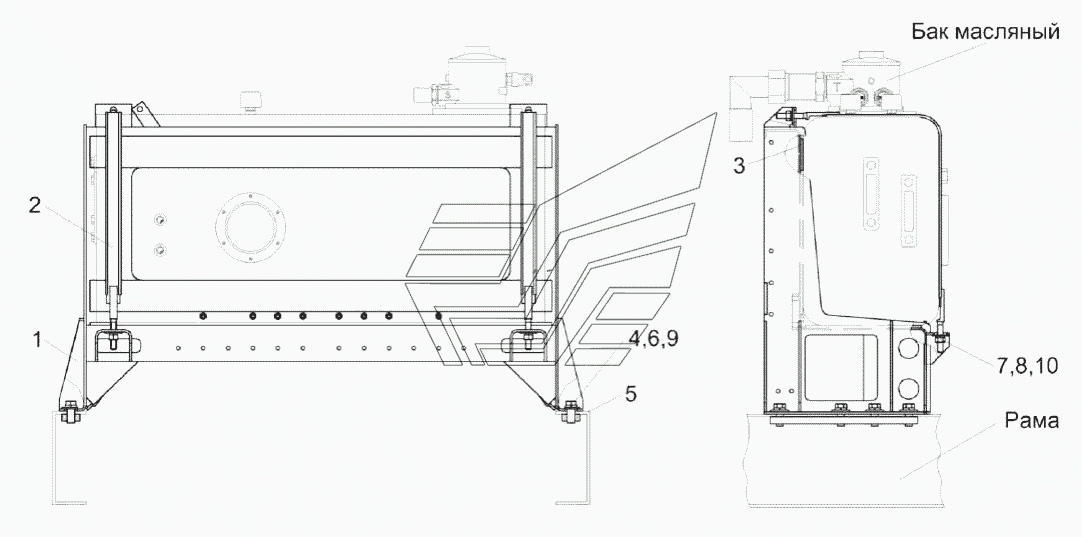

Установка бака масляного

Заводской номер: КС-200-0000040Э1 Количество на модель: 1
КС-200-0000040Э1
1
1

Номер детали на чертеже:

1

Ложе

Заводской номер: КС-200-0000050 Количество на модель: 1
КС-200-0000050
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КС-200-0000060 Количество на модель: 2
КС-200-0000060
2
3

Номер детали на чертеже:

3

Пластина

Заводской номер: КС-200-0000001 Количество на модель: 4
КС-200-0000001
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КС-200-0000412 Количество на модель: 8
КС-200-0000412
8
5

Номер детали на чертеже:

5

Планка

Заводской номер: КС-200-0000602 Количество на модель: 2
КС-200-0000602
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: БолтМ16-6eХ40-7796 Количество на модель: 8
БолтМ16-6eХ40-7796
8
7

Номер детали на чертеже:

7

Гайка М12-6H-5915

Заводской номер: ГайкаМ12-6H-5915 Количество на модель: 4
ГайкаМ12-6H-5915
4
8

Номер детали на чертеже:

8

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 4
Шайба12Т.65Г-6402
4
9

Номер детали на чертеже:

9

Шайба 16Т.65Г-6402

Заводской номер: Шайба16Т.65Г-6402 Количество на модель: 8
Шайба16Т.65Г-6402
8
10

Номер детали на чертеже:

10

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 4
ШайбаC12.01-6958
4
