Установка лестницы КС-200-0000080Э1 KС-200. Каталог 2017г.

Установка бака масляного КС-200-0000040Э1 KС-200 Установка щитков КС-200-0102000Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

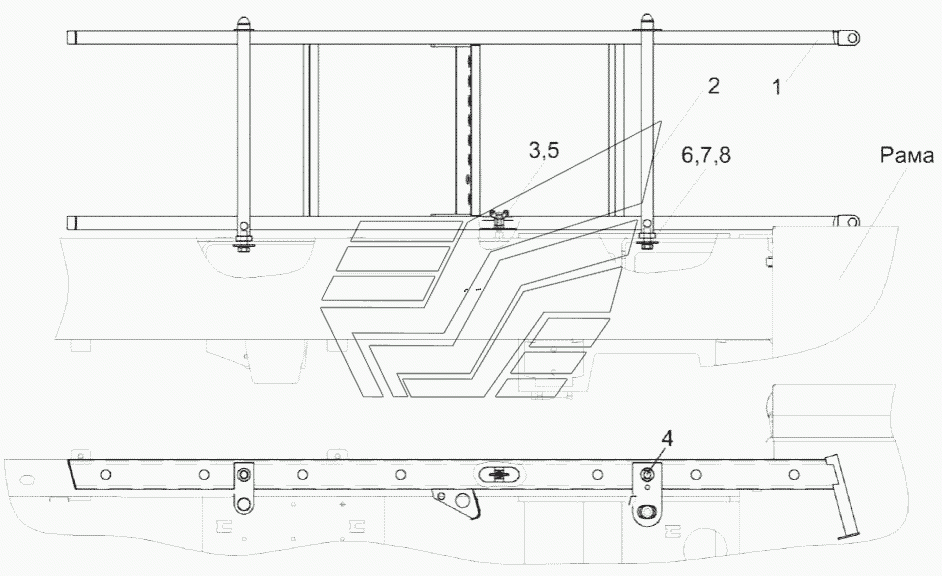

Установка лестницы

Заводской номер: КС-200-0000080Э1 Количество на модель: 1
КС-200-0000080Э1
1
1

Номер детали на чертеже:

1

Лестница

Заводской номер: КС-200-0000090Э1 Количество на модель: 1
КС-200-0000090Э1
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: КС-200-0000100Э1 Количество на модель: 2
КС-200-0000100Э1
2
3

Номер детали на чертеже:

3

Гайка-барашек

Заводской номер: КИЛ0150750 Количество на модель: 1
КИЛ0150750
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: КС-200-0000003Э1 Количество на модель: 2
КС-200-0000003Э1
2
5

Номер детали на чертеже:

5

Прижим

Заводской номер: КС-200-0000605Э1 Количество на модель: 1
КС-200-0000605Э1
1
6

Номер детали на чертеже:

6

Болт М14-6eХ35-7796

Заводской номер: БолтМ14-6eХ35-7796 Количество на модель: 2
БолтМ14-6eХ35-7796
2
7

Номер детали на чертеже:

7

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 2
Шайба14Т.65Г-6402
2
8

Номер детали на чертеже:

8

Шайба C 14.01-6958

Заводской номер: ШайбаC14.01-6958 Количество на модель: 2
ШайбаC14.01-6958
2
