Установка трапа и брызговика КС-200-0134010Э1 KС-200. Каталог 2017г.

Площадка входа КС-200-0134000Э1 (лист 2) KС-200 Установка бака масляного КС-200-0000040Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

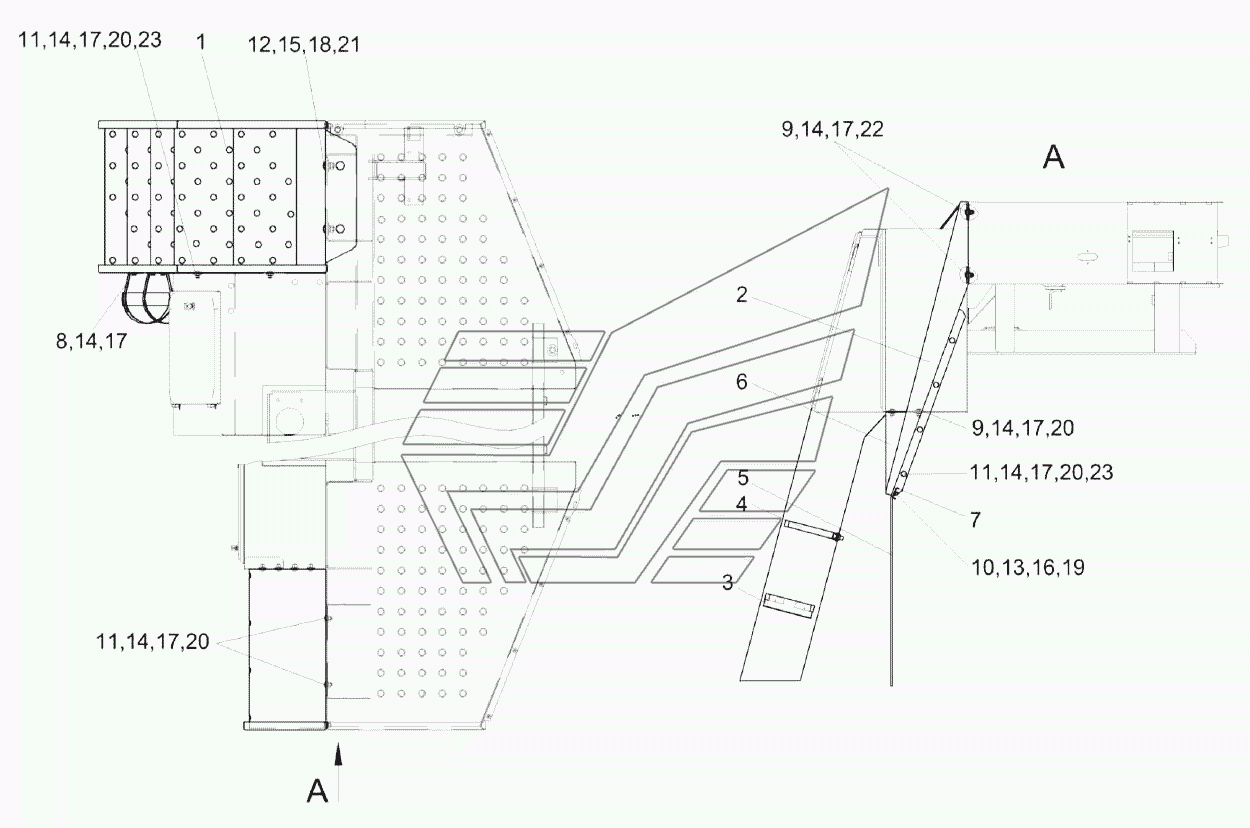

Номер детали на чертеже:

Установка трапа и брызговика

Заводской номер: КС-200-0134010 Количество на модель: 1
КС-200-0134010
1
1

Номер детали на чертеже:

1

Трап

Заводской номер: КС-200-0134500Э1 Количество на модель: 1
КС-200-0134500Э1
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КС-200-0134520Э1 Количество на модель: 1
КС-200-0134520Э1
1
3

Номер детали на чертеже:

3

Обод

Заводской номер: КЗР0200250 Количество на модель: 1
КЗР0200250
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КЗР0200260 Количество на модель: 1
КЗР0200260
1
5

Номер детали на чертеже:

5

Брызговик

Заводской номер: КС-200-0134002Э1 Количество на модель: 1
КС-200-0134002Э1
1
6

Номер детали на чертеже:

6

Щиток

Заводской номер: КС-200-0134478Э1 Количество на модель: 1
КС-200-0134478Э1
1
7

Номер детали на чертеже:

7

Прижим

Заводской номер: КС-200-0134479Э1 Количество на модель: 1
КС-200-0134479Э1
1
8

Номер детали на чертеже:

8

Болт М8-6eХ16-7796

Заводской номер: БолтМ8-6eХ16-7796 Количество на модель: 4
БолтМ8-6eХ16-7796
4
9

Номер детали на чертеже:

9

Болт М8-6eХ20-7796

Заводской номер: БолтМ8-6eХ20-7796 Количество на модель: 6
БолтМ8-6eХ20-7796
6
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтМ6-6eХ20-7802 Количество на модель: 4
БолтМ6-6eХ20-7802
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ8-6eХ20-7802 Количество на модель: 10
БолтМ8-6eХ20-7802
10
12

Номер детали на чертеже:

12

Болт

Заводской номер: БолтМ12-6eХ30-7802 Количество на модель: 6
БолтМ12-6eХ30-7802
6
13

Номер детали на чертеже:

13

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 4
ГайкаМ6-6G-5915
4
14

Номер детали на чертеже:

14

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 20
ГайкаМ8-6G-5915
20
15

Номер детали на чертеже:

15

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 6
ГайкаМ12-6G-5915
6
16

Номер детали на чертеже:

16

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 4
Шайба6Т.65Г-6402
4
17

Номер детали на чертеже:

17

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 20
Шайба8Т.65Г-6402
20
18

Номер детали на чертеже:

18

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 6
Шайба12Т.65Г-6402
6
19

Номер детали на чертеже:

19

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 4
ШайбаC6.01-6958
4
20

Номер детали на чертеже:

20

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 14
ШайбаC8.01-6958
14
21

Номер детали на чертеже:

21

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 6
ШайбаC12.01-6958
6
22

Номер детали на чертеже:

22

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 8
ШайбаC.8.01-11371
8
23

Номер детали на чертеже:

23

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 6
ШайбаC.12.01-11371
6
