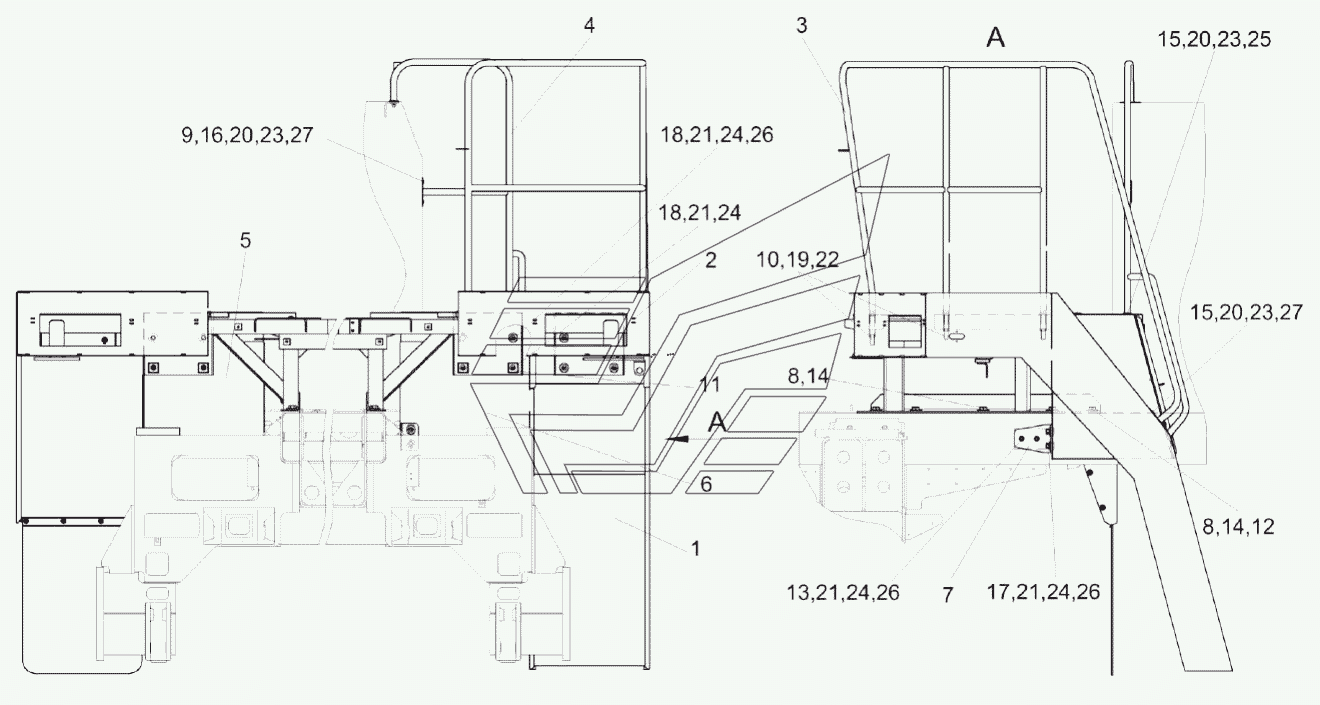

Площадка входа КС-200-0134000Э1 (лист 2) KС-200. Каталог 2017г.

Площадка входа КС-200-0134000Э1 (лист 1) KС-200 Установка трапа и брызговика КС-200-0134010Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка входа

Заводской номер: КС-200-0134000Э1 Количество на модель: 1
КС-200-0134000Э1
1
1

Номер детали на чертеже:

1

Установка трапа и брызговика

Заводской номер: КС-200-0134010Э1 Количество на модель: 1
КС-200-0134010Э1
1
2

Номер детали на чертеже:

2

Площадка входа

Заводской номер: КС-200-0134050Э1 Количество на модель: 1
КС-200-0134050Э1
1
3

Номер детали на чертеже:

3

Поручень

Заводской номер: КС-200-0134300Э1 Количество на модель: 1
КС-200-0134300Э1
1
4

Номер детали на чертеже:

4

Поручень

Заводской номер: КС-200-0134350Э1 Количество на модель: 1
КС-200-0134350Э1
1
5

Номер детали на чертеже:

5

Электрошкаф

Заводской номер: КС-200-0134600Э1 Количество на модель: 1
КС-200-0134600Э1
1
6

Номер детали на чертеже:

6

Ящик инструментальный

Заводской номер: КС-200-0134800Э1 Количество на модель: 1
КС-200-0134800Э1
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КС-200-0134427Э1 Количество на модель: 1
КС-200-0134427Э1
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КС-200-0134629Э1 Количество на модель: 10
КС-200-0134629Э1
10
9

Номер детали на чертеже:

9

Платик

Заводской номер: КВК0125402 Количество на модель: 1
КВК0125402
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: КЗР0202674А Количество на модель: 3
КЗР0202674А
3
11

Номер детали на чертеже:

11

Накладка

Заводской номер: ПКК0204505-01 Количество на модель: 4
ПКК0204505-01
4
12

Номер детали на чертеже:

12

Вкладыш

Заводской номер: УЭС0000503 Количество на модель: 2
УЭС0000503
2
13

Номер детали на чертеже:

13

Болт М12-6eХ35-7796

Заводской номер: БолтМ12-6eХ35-7796 Количество на модель: 2
БолтМ12-6eХ35-7796
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: БолтМ20-6eХ45-7796 Количество на модель: 10
БолтМ20-6eХ45-7796
10
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ8-6eХ20-7802 Количество на модель: 12
БолтМ8-6eХ20-7802
12
16

Номер детали на чертеже:

16

Болт М8-6eХ25-7802

Заводской номер: БолтМ8-6eХ25-7802 Количество на модель: 2
БолтМ8-6eХ25-7802
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: БолтМ12-6eХ30-7802 Количество на модель: 6
БолтМ12-6eХ30-7802
6
18

Номер детали на чертеже:

18

Болт

Заводской номер: БолтМ12-6eХ35-7802 Количество на модель: 4
БолтМ12-6eХ35-7802
4
19

Номер детали на чертеже:

19

Гайка М16-6G-2526

Заводской номер: ГайкаМ16-6G-2526 Количество на модель: 3
ГайкаМ16-6G-2526
3
20

Номер детали на чертеже:

20

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 14
ГайкаМ8-6G-5915
14
21

Номер детали на чертеже:

21

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 12
ГайкаМ12-6G-5915
12
22

Номер детали на чертеже:

22

Гайка М16-6G-5915

Заводской номер: ГайкаМ16-6G-5915 Количество на модель: 3
ГайкаМ16-6G-5915
3
23

Номер детали на чертеже:

23

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 14
Шайба8Т.65Г-6402
14
24

Номер детали на чертеже:

24

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 12
Шайба12Т.65Г-6402
12
25

Номер детали на чертеже:

25

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 10
ШайбаC8.01-6958
10
26

Номер детали на чертеже:

26

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 12
ШайбаC12.01-6958
12
27

Номер детали на чертеже:

27

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 4
ШайбаC.8.01-11371
4
