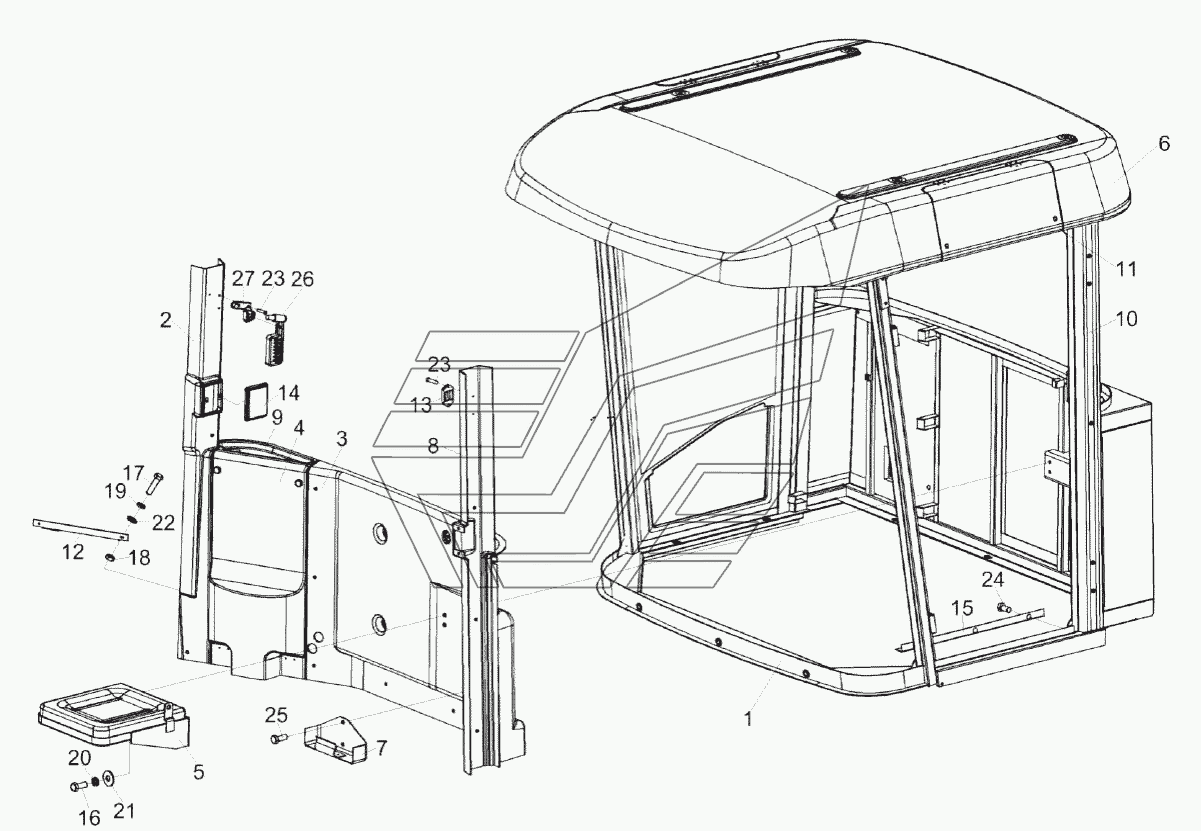

Кабина КС-200-0120010Э1 (лист 2) KС-200. Каталог 2017г.

Кабина КС-200-0120010Э1 (лист 1) KС-200 Кабина КС-200-0120010Э1 (лист 3) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: КС-200-0120010Э1 Количество на модель: 1
КС-200-0120010Э1
1
1

Номер детали на чертеже:

1

Каркас

Заводской номер: КС-200-0120020Э1 Количество на модель: 1
КС-200-0120020Э1
1
2

Номер детали на чертеже:

2

Облицовка стойки

Заводской номер: КС-200-0120070Э1 Количество на модель: 1
КС-200-0120070Э1
1
3

Номер детали на чертеже:

3

Облицовка стенки

Заводской номер: КСК-6025-0120050-01 Количество на модель: 1
КСК-6025-0120050-01
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: КСК-6025-0120080 Количество на модель: 1
КСК-6025-0120080
1
5

Номер детали на чертеже:

5

Сиденье

Заводской номер: КВК0120430 Количество на модель: 1
КВК0120430
1
6

Номер детали на чертеже:

6

Крыша

Заводской номер: КВК0120620 Количество на модель: 1
КВК0120620
1
7

Номер детали на чертеже:

7

Корпус

Заводской номер: КЛС0120650 Количество на модель: 1
КЛС0120650
1
8

Номер детали на чертеже:

8

Облицовка стойки

Заводской номер: КВК0120018Б Количество на модель: 1
КВК0120018Б
1
9

Номер детали на чертеже:

9

Панель

Заводской номер: КВК0120022 Количество на модель: 1
КВК0120022
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: КВК0120076 Количество на модель: 1
КВК0120076
1
11

Номер детали на чертеже:

11

Профиль Уплотнение Т-28 L=(4400±10)мм

Заводской номер: КВК0120078 Количество на модель: 1
КВК0120078
1
12

Номер детали на чертеже:

12

Уголок

Заводской номер: КВК0120473 Количество на модель: 1
КВК0120473
1
13

Номер детали на чертеже:

13

Крючок для одежды

Заводской номер: А30.09.011 Количество на модель: 1
А30.09.011
1
14

Номер детали на чертеже:

14

Крышка

Заводской номер: КСК-6025-0120003 Количество на модель: 1
КСК-6025-0120003
1
15

Номер детали на чертеже:

15

Порог

Заводской номер: СЭУ0201401 Количество на модель: 1
СЭУ0201401
1
16

Номер детали на чертеже:

16

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 6
БолтМ10-6eх25-7796
6
17

Номер детали на чертеже:

17

Винт B.М4-6eх14-17473

Заводской номер: ВинтB.М4-6eх14-17473 Количество на модель: 2
ВинтB.М4-6eх14-17473
2
18

Номер детали на чертеже:

18

Гайка М4-6G-5927

Заводской номер: ГайкаМ4-6G-5927 Количество на модель: 18
ГайкаМ4-6G-5927
18
19

Номер детали на чертеже:

19

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 18
Шайба4.65Г-6402
18
20

Номер детали на чертеже:

20

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 6
Шайба10Т.65Г-6402
6
21

Номер детали на чертеже:

21

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 6
ШайбаC10.01-6958
6
22

Номер детали на чертеже:

22

Шайба C.4.01-11371

Заводской номер: ШайбаC.4.01-11371 Количество на модель: 18
ШайбаC.4.01-11371
18
23

Номер детали на чертеже:

23

Шуруп саморез 3,5х25

Заводской номер: Шурупсаморез3,5х25 Количество на модель: 5
Шурупсаморез3,5х25
5
24

Номер детали на чертеже:

24

Винт

Заводской номер: Винт4,2х13.Ц6.хр.бцв Количество на модель: 3
Винт4,2х13.Ц6.хр.бцв
3
25

Номер детали на чертеже:

25

Винт

Заводской номер: Винт4,2х25.Ц6.хр.бцв Количество на модель: 6
Винт4,2х25.Ц6.хр.бцв
6
26

Номер детали на чертеже:

26

Молоток

Заводской номер: 101-5702400 Количество на модель: 1
101-5702400
1
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: 101-5702410 Количество на модель: 1
101-5702410
1
