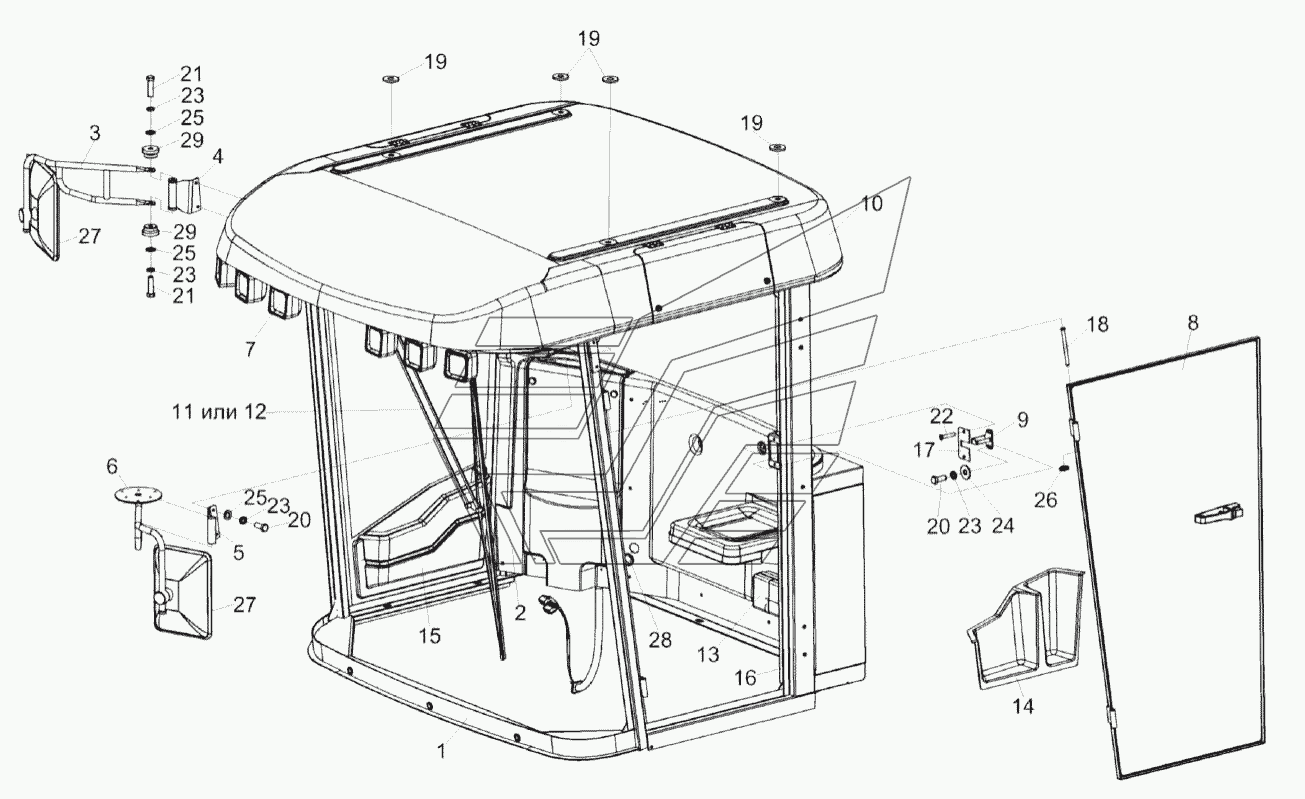

Кабина КС-200-0120010Э1 (лист 1) KС-200. Каталог 2017г.

Установка кабины КС-200-0120000Э1 KС-200 Кабина КС-200-0120010Э1 (лист 2) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: КС-200-0120010Э1 Количество на модель: 1
КС-200-0120010Э1
1
1

Номер детали на чертеже:

1

Каркас

Заводской номер: КС-200-0120020Э1 Количество на модель: 1
КС-200-0120020Э1
1
2

Номер детали на чертеже:

2

Облицовка стойки

Заводской номер: КС-200-0120070Э1 Количество на модель: 1
КС-200-0120070Э1
1
3

Номер детали на чертеже:

3

Консоль зеркала

Заводской номер: КС-200-0120160Э1 Количество на модель: 1
КС-200-0120160Э1
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КС-200-0120180 Количество на модель: 1
КС-200-0120180
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КС-200-0120180-01 Количество на модель: 1
КС-200-0120180-01
1
6

Номер детали на чертеже:

6

Консоль зеркала

Заводской номер: КС-200-0120220-01 Количество на модель: 1
КС-200-0120220-01
1
7

Номер детали на чертеже:

7

Установка электрооборудования кабины

Заводской номер: КС-200-0722000Э1 Количество на модель: 1
КС-200-0722000Э1
1
8

Номер детали на чертеже:

8

Дверь

Заводской номер: КСК-6025-0120160-01 Количество на модель: 1
КСК-6025-0120160-01
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КВК0120350 Количество на модель: 1
КВК0120350
1
10

Номер детали на чертеже:

10

Крыша

Заводской номер: КВК0120620 Количество на модель: 1
КВК0120620
1
11

Номер детали на чертеже:

11

Установка стеклоочистителя

Заводской номер: КЗК-12-0120810 Количество на модель: 1
КЗК-12-0120810
1
12

Номер детали на чертеже:

12

Установка стеклоочистителя

Заводской номер: КЗК-12-0120810-01 Количество на модель: 1
КЗК-12-0120810-01
1
13

Номер детали на чертеже:

13

Аптечка

Заводской номер: РСМ10.04.21.120 Количество на модель: 1
РСМ10.04.21.120
1
14

Номер детали на чертеже:

14

Вставка

Заводской номер: КС-200-0120009 Количество на модель: 1
КС-200-0120009
1
15

Номер детали на чертеже:

15

Вставка

Заводской номер: КС-200-0120014 Количество на модель: 1
КС-200-0120014
1
16

Номер детали на чертеже:

16

Облицовка стойки

Заводской номер: КВК0120018Б Количество на модель: 1
КВК0120018Б
1
17

Номер детали на чертеже:

17

Крышка

Заводской номер: КВК0120019 Количество на модель: 1
КВК0120019
1
18

Номер детали на чертеже:

18

Ось

Заводской номер: КВК0120607 Количество на модель: 2
КВК0120607
2
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: СЭУ0200068 Количество на модель: 4
СЭУ0200068
4
20

Номер детали на чертеже:

20

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 12
БолтМ8-6eх20-7796
12
21

Номер детали на чертеже:

21

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6eх30-7796 Количество на модель: 4
БолтМ8-6eх30-7796
4
22

Номер детали на чертеже:

22

Винт B2.М5-6eх30-17475

Заводской номер: ВинтB2.М5-6eх30-17475 Количество на модель: 2
ВинтB2.М5-6eх30-17475
2
23

Номер детали на чертеже:

23

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 26
Шайба8Т.65Г-6402
26
24

Номер детали на чертеже:

24

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 4
ШайбаC8.01-6958
4
25

Номер детали на чертеже:

25

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 24
ШайбаC.8.01-11371
24
26

Номер детали на чертеже:

26

Шайба 9.65Г-11648

Заводской номер: Шайба9.65Г-11648 Количество на модель: 4
Шайба9.65Г-11648
4
27

Номер детали на чертеже:

27

Зеркало наружное

Заводской номер: ВРЕИ.203621.009 Количество на модель: 2
ВРЕИ.203621.009
2
28

Номер детали на чертеже:

28

Втулка

Заводской номер: 503-3408020 Количество на модель: 1
503-3408020
1
29

Номер детали на чертеже:

29

Шайба изолирующая

Заводской номер: 70-1601092 Количество на модель: 4
70-1601092
4
