Установка кабины КС-200-0120000Э1 KС-200. Каталог 2017г.

Гидронасос двухсекционный КС-200-0604100Э1 KС-200 Кабина КС-200-0120010Э1 (лист 1) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

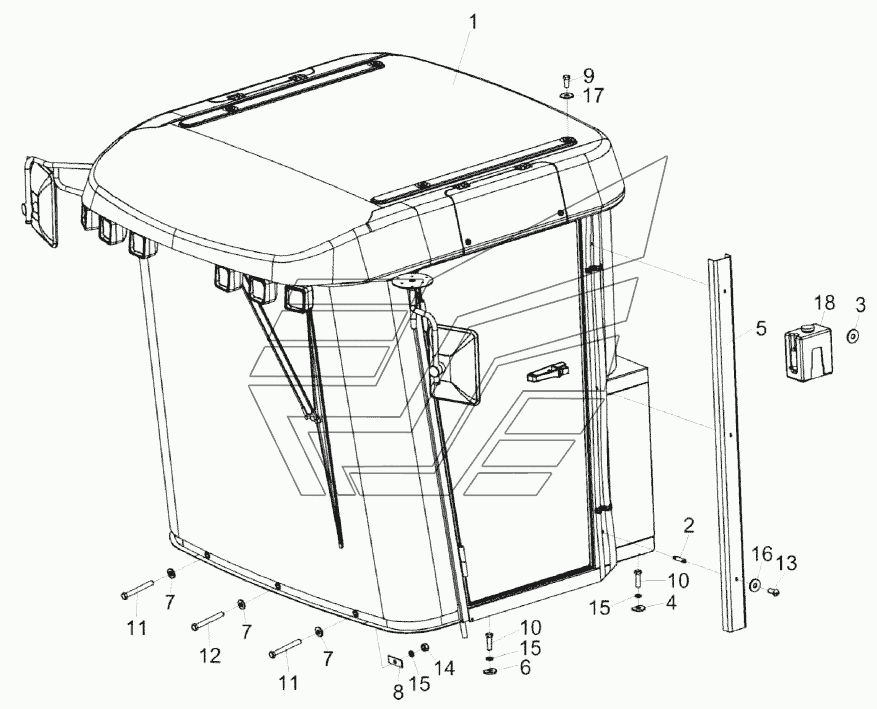

Установка кабины

Заводской номер: КС-200-0120000Э1 Количество на модель: 1
КС-200-0120000Э1
1
1

Номер детали на чертеже:

1

Кабина

Заводской номер: КС-200-0120010Э1 Количество на модель: 1
КС-200-0120010Э1
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: КВК0120608 Количество на модель: 6
КВК0120608
6
3

Номер детали на чертеже:

3

Втулка

Заводской номер: КГС0120032-01 Количество на модель: 1
КГС0120032-01
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КИС0200409А Количество на модель: 3
КИС0200409А
3
5

Номер детали на чертеже:

5

Кожух

Заводской номер: КСК-6025-0120005 Количество на модель: 2
КСК-6025-0120005
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: МКС0200405-01 Количество на модель: 4
МКС0200405-01
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: ПКК0100449А Количество на модель: 3
ПКК0100449А
3
8

Номер детали на чертеже:

8

Накладка

Заводской номер: УЭС0200499 Количество на модель: 3
УЭС0200499
3
9

Номер детали на чертеже:

9

Болт М12-6eх25-7796

Заводской номер: БолтМ12-6eх25-7796 Количество на модель: 4
БолтМ12-6eх25-7796
4
10

Номер детали на чертеже:

10

Болт М12х1, 25-6eх40-7796

Заводской номер: БолтМ12х1,25-6eх40-7796 Количество на модель: 7
БолтМ12х1,25-6eх40-7796
7
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ12х1,25-6eх100-7796 Количество на модель: 2
БолтМ12х1,25-6eх100-7796
2
12

Номер детали на чертеже:

12

Болт М12х1,25-6eх120-7796

Заводской номер: БолтМ12х1,25-6eх120-7796 Количество на модель: 1
БолтМ12х1,25-6eх120-7796
1
13

Номер детали на чертеже:

13

Винт B.М6-6eх12-17473

Заводской номер: ВинтB.М6-6eх12-17473 Количество на модель: 6
ВинтB.М6-6eх12-17473
6
14

Номер детали на чертеже:

14

Гайка М12х1,25-6G-5915

Заводской номер: ГайкаМ12х1,25-6G-5915 Количество на модель: 3
ГайкаМ12х1,25-6G-5915
3
15

Номер детали на чертеже:

15

Шайба 12.65Г-6402

Заводской номер: Шайба12.65Г-6402 Количество на модель: 10
Шайба12.65Г-6402
10
16

Номер детали на чертеже:

16

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 6
ШайбаC6.01-6958
6
17

Номер детали на чертеже:

17

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 4
ШайбаC12.01-6958
4
18

Номер детали на чертеже:

18

Стеклоомыватель

Заводской номер: СЭАТ-34АДЮИ.060280.001 Количество на модель: 1
СЭАТ-34АДЮИ.060280.001
1
