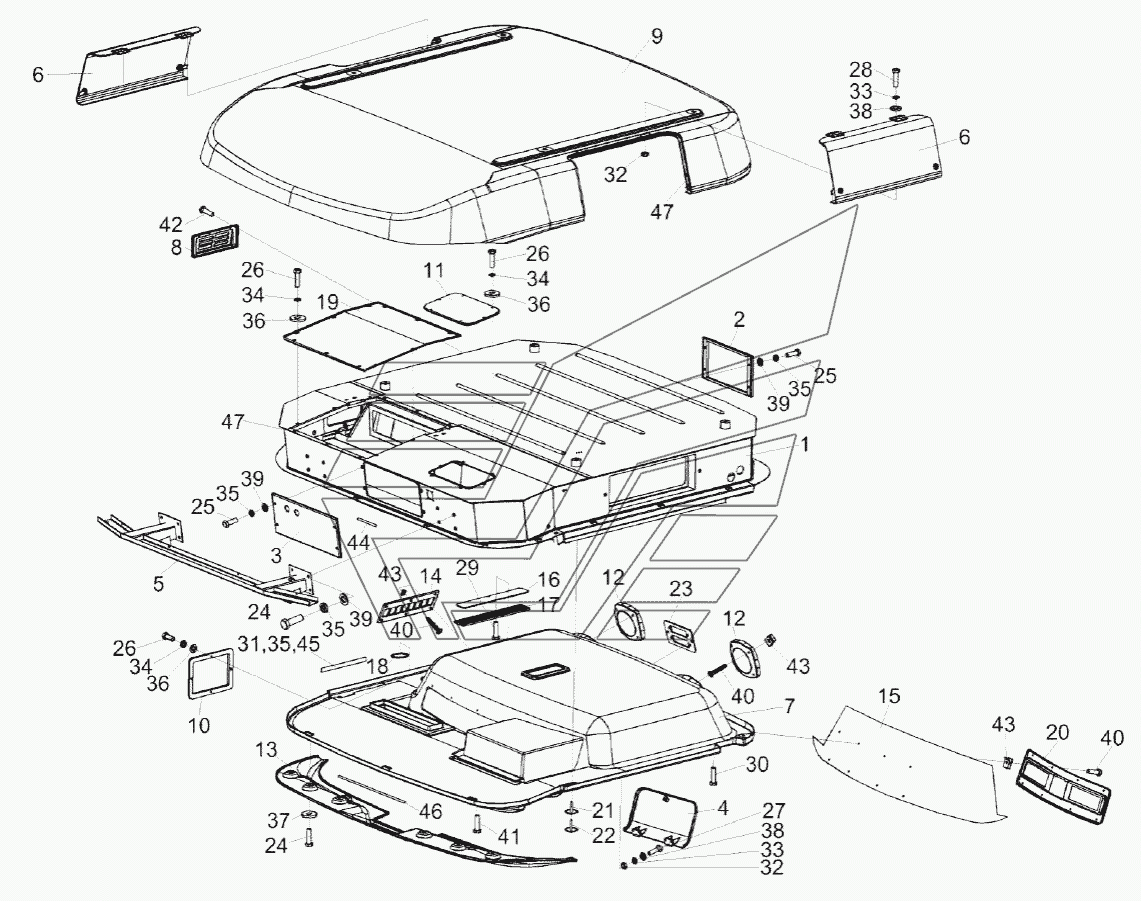

Кабина КС-200-0120010Э1 (лист 3) KС-200. Каталог 2017г.

Кабина КС-200-0120010Э1 (лист 2) KС-200 Облицовка стойки КС-200-0120070Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: КС-200-0120010Э1 Количество на модель: 1
КС-200-0120010Э1
1
1

Номер детали на чертеже:

1

Каркас

Заводской номер: КС-200-0120020Э1 Количество на модель: 1
КС-200-0120020Э1
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: КС-200-0120130 Количество на модель: 1
КС-200-0120130
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КВК0120310 Количество на модель: 1
КВК0120310
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: КВК0120440 Количество на модель: 1
КВК0120440
1
5

Номер детали на чертеже:

5

Фародержатель

Заводской номер: КВК0120480 Количество на модель: 1
КВК0120480
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: КВК0120510 Количество на модель: 2
КВК0120510
2
7

Номер детали на чертеже:

7

Облицовка

Заводской номер: КВК0120540 Количество на модель: 1
КВК0120540
1
8

Номер детали на чертеже:

8

Клапан

Заводской номер: КВК0120610 Количество на модель: 1
КВК0120610
1
9

Номер детали на чертеже:

9

Крыша

Заводской номер: КВК0120620 Количество на модель: 1
КВК0120620
1
10

Номер детали на чертеже:

10

Крышка

Заводской номер: КГС0120920 Количество на модель: 1
КГС0120920
1
11

Номер детали на чертеже:

11

Люк

Заводской номер: СЭУ0200380 Количество на модель: 1
СЭУ0200380
1
12

Номер детали на чертеже:

12

Крышка

Заводской номер: СЭУ0200670 Количество на модель: 2
СЭУ0200670
2
13

Номер детали на чертеже:

13

Молдинг

Заводской номер: КВК0120009 Количество на модель: 1
КВК0120009
1
14

Номер детали на чертеже:

14

Панель

Заводской номер: КВК0120014 Количество на модель: 1
КВК0120014
1
15

Номер детали на чертеже:

15

Панель

Заводской номер: КВК0120059 Количество на модель: 1
КВК0120059
1
16

Номер детали на чертеже:

16

Фильтр

Заводской номер: КВК0120062 Количество на модель: 1
КВК0120062
1
17

Номер детали на чертеже:

17

Решетка

Заводской номер: КВК0120063 Количество на модель: 1
КВК0120063
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: КВК0120064 Количество на модель: 1
КВК0120064
1
19

Номер детали на чертеже:

19

Крышка

Заводской номер: КВК0120465 Количество на модель: 1
КВК0120465
1
20

Номер детали на чертеже:

20

Крышка

Заводской номер: КЗК-12-0120045 Количество на модель: 1
КЗК-12-0120045
1
21

Номер детали на чертеже:

21

Держатель

Заводской номер: КЗК-12-0120077 Количество на модель: 25
КЗК-12-0120077
25
22

Номер детали на чертеже:

22

Фиксатор

Заводской номер: КЗК-12-0120078 Количество на модель: 25
КЗК-12-0120078
25
23

Номер детали на чертеже:

23

Панель

Заводской номер: УЭС-16-0200023 Количество на модель: 1
УЭС-16-0200023
1
24

Номер детали на чертеже:

24

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 12
БолтМ8-6eх20-7796
12
25

Номер детали на чертеже:

25

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 12
БолтМ8-6eх25-7796
12
26

Номер детали на чертеже:

26

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 22
БолтМ6-6eх16-7798
22
27

Номер детали на чертеже:

27

Винт B.М4-6eх12-17473

Заводской номер: ВинтB.М4-6eх12-17473 Количество на модель: 4
ВинтB.М4-6eх12-17473
4
28

Номер детали на чертеже:

28

Винт

Заводской номер: ВинтB.М4-6eх20-17473 Количество на модель: 12
ВинтB.М4-6eх20-17473
12
29

Номер детали на чертеже:

29

Винт

Заводской номер: ВинтB2.М4-6eх20-17475 Количество на модель: 6
ВинтB2.М4-6eх20-17475
6
30

Номер детали на чертеже:

30

Винт

Заводской номер: ВинтB2.М5-6eх16-17475 Количество на модель: 4
ВинтB2.М5-6eх16-17475
4
31

Номер детали на чертеже:

31

Гайка М8-6G-2526

Заводской номер: ГайкаМ8-6G-2526 Количество на модель: 1
ГайкаМ8-6G-2526
1
32

Номер детали на чертеже:

32

Гайка М4-6G-5927

Заводской номер: ГайкаМ4-6G-5927 Количество на модель: 18
ГайкаМ4-6G-5927
18
33

Номер детали на чертеже:

33

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 18
Шайба4.65Г-6402
18
34

Номер детали на чертеже:

34

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 22
Шайба6.65Г-6402
22
35

Номер детали на чертеже:

35

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 26
Шайба8Т.65Г-6402
26
36

Номер детали на чертеже:

36

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 22
ШайбаC6.01-6958
22
37

Номер детали на чертеже:

37

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 4
ШайбаC8.01-6958
4
38

Номер детали на чертеже:

38

Шайба C.4.01-11371

Заводской номер: ШайбаC.4.01-11371 Количество на модель: 18
ШайбаC.4.01-11371
18
39

Номер детали на чертеже:

39

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 24
ШайбаC.8.01-11371
24
40

Номер детали на чертеже:

40

Винт 2-5х2х25-10620

Заводской номер: Винт2-5х2х25-10620 Количество на модель: 26
Винт2-5х2х25-10620
26
41

Номер детали на чертеже:

41

Винт

Заводской номер: Винт4,2х19.Ц6.хр.бцв Количество на модель: 3
Винт4,2х19.Ц6.хр.бцв
3
42

Номер детали на чертеже:

42

Винт

Заводской номер: Винт4,2х25.Ц6.хр.бцв Количество на модель: 6
Винт4,2х25.Ц6.хр.бцв
6
43

Номер детали на чертеже:

43

Держатель

Заводской номер: 6430-5325264 Количество на модель: 26
6430-5325264
26
44

Номер детали на чертеже:

44

Клапан

Заводской номер: АДЮИ.306131.001 Количество на модель: 1
АДЮИ.306131.001
1
45

Номер детали на чертеже:

45

Пружина газовая

Заводской номер: 16-2-240-207.5--A246-B246-150N-A1/10ccm Количество на модель: 1
16-2-240-207.5--A246-B246-150N-A1/10ccm
1
46

Номер детали на чертеже:

46

Шторка солнцезащитная

Заводской номер: 20-YC1-2 Количество на модель: 2
20-YC1-2
2
47

Номер детали на чертеже:

47

Уплотнитель

Заводской номер: SD-40AX/E Количество на модель:
SD-40AX/E
