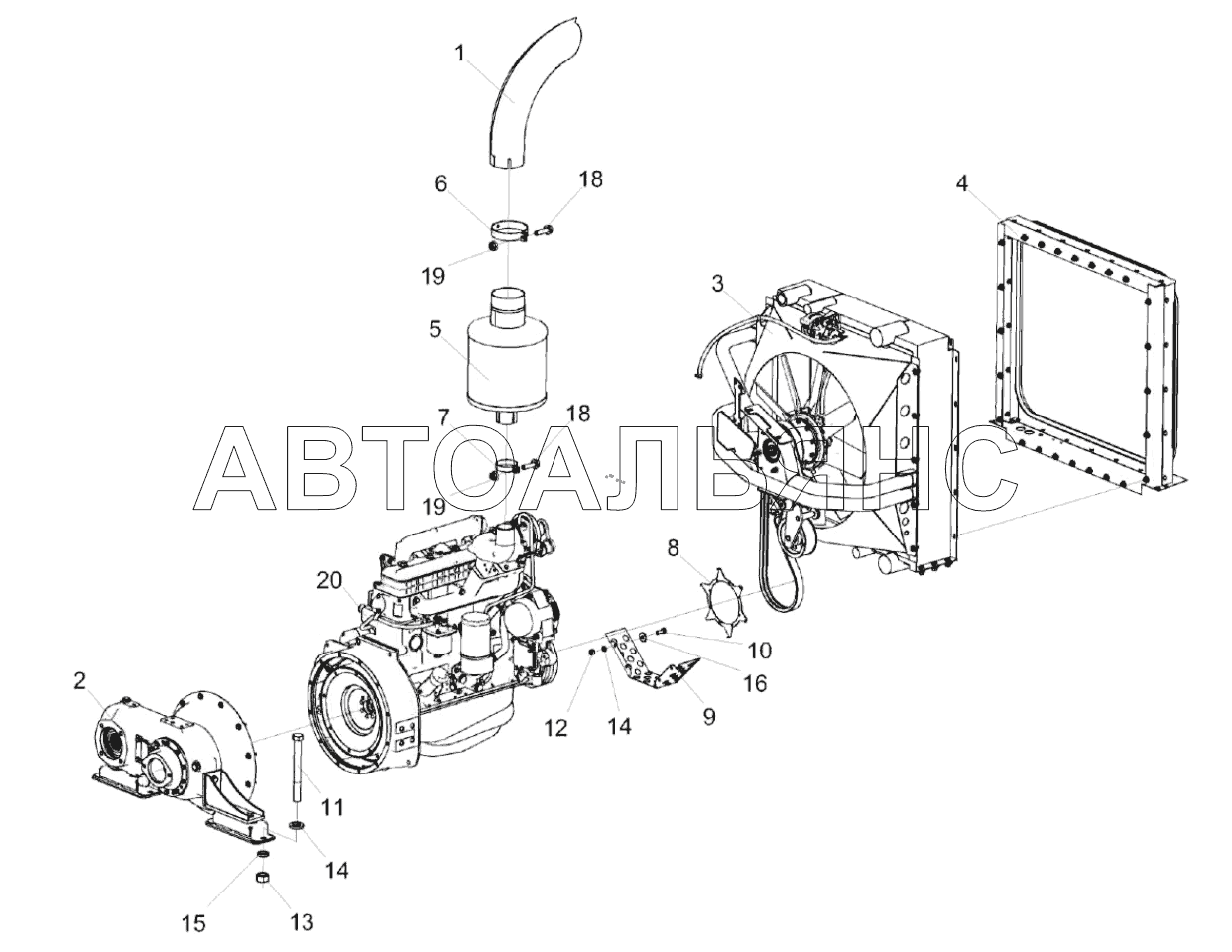

Установка двигателя КС-100-2-0116000 (лист 1) KС-100. Каталог 2021г.

Установка двигателя КС-100-2-0116000 (общий вид) KС-100 Установка двигателя КС-100-2-0116000 (лист 2) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КС-100-2-0116000 Количество на модель: 1
КС-100-2-0116000
1
1

Номер детали на чертеже:

1

Труба выхлопная

Заводской номер: КВС-1-0157030 Количество на модель: 1
КВС-1-0157030
1
2

Номер детали на чертеже:

2

Установка главного привода

Заводской номер: КС-100-0116030 Количество на модель: 1
КС-100-0116030
1
3

Номер детали на чертеже:

3

Установка Радиатор

Заводской номер: КС-100-2-0116040 Количество на модель: 1
КС-100-2-0116040
1
4

Номер детали на чертеже:

4

Установка уплотнений

Заводской номер: КС-100-0116090 Количество на модель: 1
КС-100-0116090
1
5

Номер детали на чертеже:

5

Глушитель

Заводской номер: КС-100-0116100А Количество на модель: 1
КС-100-0116100А
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КВС-1-0157407 Количество на модель: 1
КВС-1-0157407
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КС-100-0116428 Количество на модель: 1
КС-100-0116428
1
8

Номер детали на чертеже:

8

Звезда

Заводской номер: КС-100-0116433 Количество на модель: 1
КС-100-0116433
1
9

Номер детали на чертеже:

9

Экран

Заводской номер: КС-100-0116434 Количество на модель: 1
КС-100-0116434
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М6-6ex16 - 7798 Количество на модель: 4
Болт М6-6ex16 - 7798
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: Болт М14-6ex130 - 7796 Количество на модель: 4
Болт М14-6ex130 - 7796
4
12

Номер детали на чертеже:

12

Гайка М6-6G - 5915

Заводской номер: Гайка М6-6G - 5915 Количество на модель: 4
Гайка М6-6G - 5915
4
13

Номер детали на чертеже:

13

Гайка М14-6G - 5915

Заводской номер: Гайка М14-6G - 5915 Количество на модель: 4
Гайка М14-6G - 5915
4
14

Номер детали на чертеже:

14

Шайба 6Т 65Г - 6402

Заводской номер: Шайба 6Т 65Г - 6402 Количество на модель: 4
Шайба 6Т 65Г - 6402
4
15

Номер детали на чертеже:

15

Шайба 14Т 65Г - 6402

Заводской номер: Шайба 14Т 65Г - 6402 Количество на модель: 4
Шайба 14Т 65Г - 6402
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба C 6.01 - 6958 Количество на модель: 6
Шайба C 6.01 - 6958
6
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба C.14x4.01 - 11371 Количество на модель: 4
Шайба C.14x4.01 - 11371
4
18

Номер детали на чертеже:

18

Болт

Заводской номер: Болт DIN 6921-М8x30-8.8-A-A3G Количество на модель: 2
Болт DIN 6921-М8x30-8.8-A-A3G
2
19

Номер детали на чертеже:

19

Гайка

Заводской номер: Гайка DIN 6923 М8-8-A-A3G Количество на модель: 2
Гайка DIN 6923 М8-8-A-A3G
2
20

Номер детали на чертеже:

20

Дизель

Заводской номер: Д-245S2-1478 Количество на модель: 1
Д-245S2-1478
1
