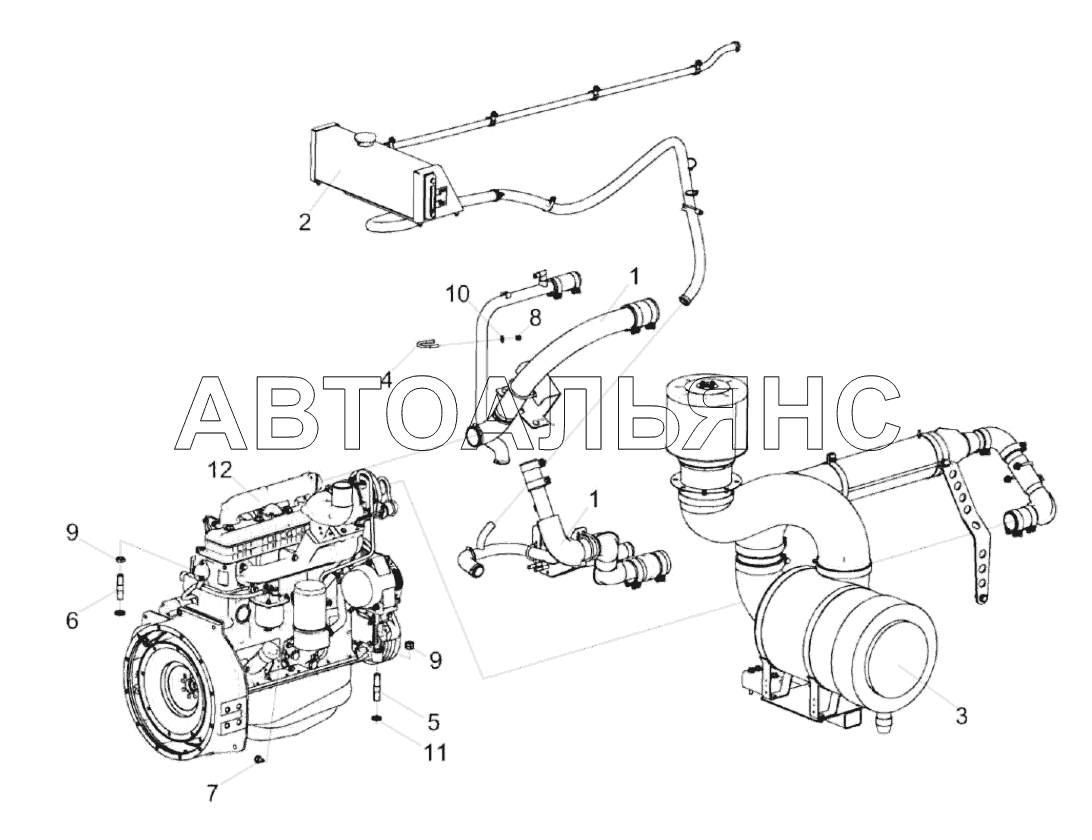

Установка двигателя КС-100-2-0116000 (лист 2) KС-100. Каталог 2021г.

Установка двигателя КС-100-2-0116000 (лист 1) KС-100 Установка трубопроводов КС-100-0116020 (лист 1) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КС-100-2-0116000 Количество на модель: 1
КС-100-2-0116000
1
1

Номер детали на чертеже:

1

Установка трубопроводов

Заводской номер: КС-100-0116020 Количество на модель: 1
КС-100-0116020
1
2

Номер детали на чертеже:

2

Установка бачка расширительного

Заводской номер: КС-100-0116070 Количество на модель: 1
КС-100-0116070
1
3

Номер детали на чертеже:

3

Установка воздухоочистителя

Заводской номер: КС-100-2-0116080 Количество на модель: 1
КС-100-2-0116080
1
4

Номер детали на чертеже:

4

Скоба

Заводской номер: КС-100-0116603 Количество на модель: 2
КС-100-0116603
2
5

Номер детали на чертеже:

5

Шпилька

Заводской номер: КС-100-0116604 Количество на модель: 1
КС-100-0116604
1
6

Номер детали на чертеже:

6

Шпилька

Заводской номер: КС-100-0116604-01 Количество на модель: 1
КС-100-0116604-01
1
7

Номер детали на чертеже:

7

Переходник

Заводской номер: УЭС-7-0400613-02 Количество на модель: 1
УЭС-7-0400613-02
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: Гайка М8-6G.8 – 5915 Количество на модель: 8
Гайка М8-6G.8 – 5915
8
9

Номер детали на чертеже:

9

Гайка

Заводской номер: Гайка М20x1,5-6H - 2526 Количество на модель: 3
Гайка М20x1,5-6H - 2526
3
10

Номер детали на чертеже:

10

Шайба

Заводской номер: Шайба C 8.01 - 6958 Количество на модель: 4
Шайба C 8.01 - 6958
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: Шайба C 20x5 – 10450 Количество на модель: 2
Шайба C 20x5 – 10450
2
12

Номер детали на чертеже:

12

Дизель

Заводской номер: Дизель Д-245S2-1478 Количество на модель: 1
Дизель Д-245S2-1478
1
