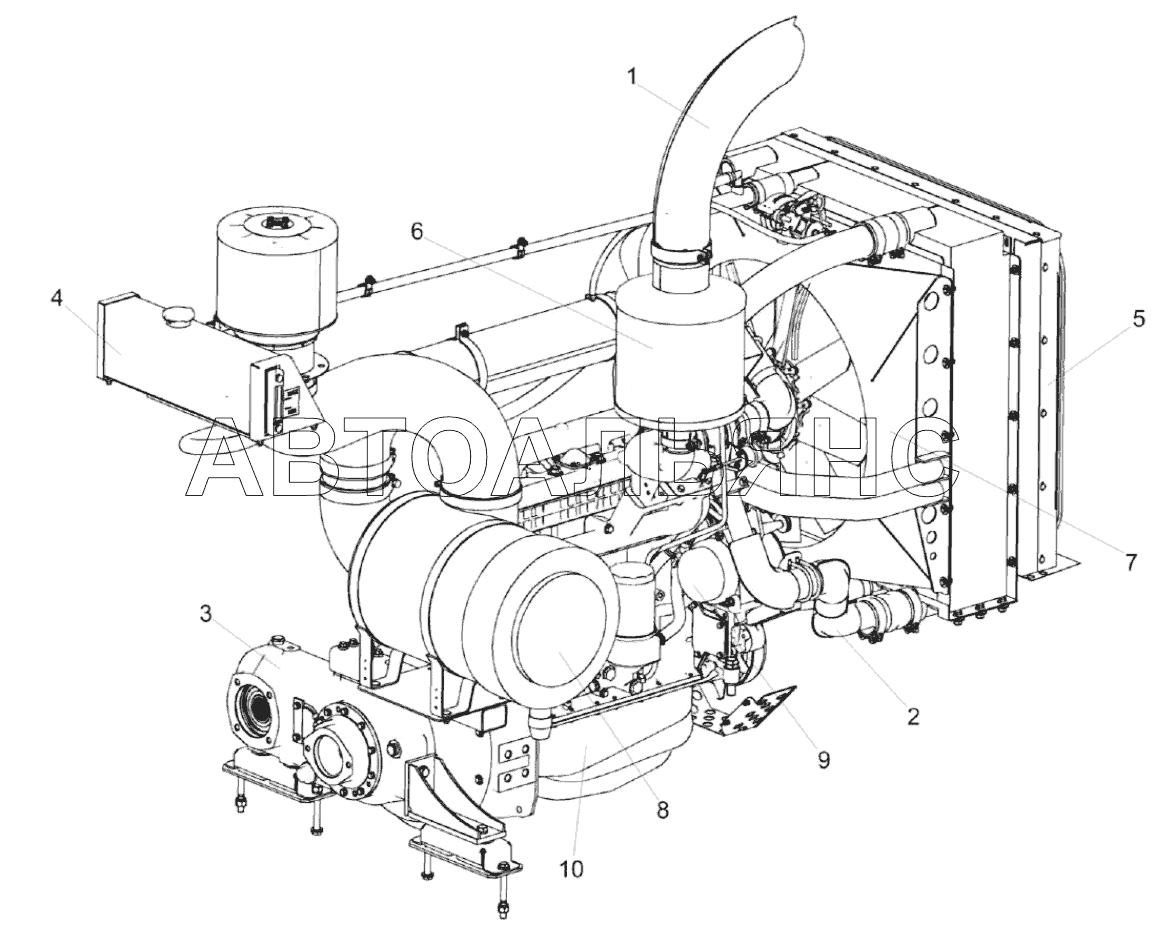

Установка двигателя КС-100-2-0116000 (общий вид) KС-100. Каталог 2021г.

Колеса косилки KС-100 Установка двигателя КС-100-2-0116000 (лист 1) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КС-100-2-0116000 Количество на модель: 1
КС-100-2-0116000
1
1

Номер детали на чертеже:

1

Труба выхлопная

Заводской номер: КВС-1-0157030 Количество на модель: 1
КВС-1-0157030
1
2

Номер детали на чертеже:

2

Установка трубопроводов

Заводской номер: КС-100-0116020 Количество на модель: 1
КС-100-0116020
1
3

Номер детали на чертеже:

3

Установка главного привода

Заводской номер: КС-100-0116030 Количество на модель: 1
КС-100-0116030
1
4

Номер детали на чертеже:

4

Установка бачка расширительного

Заводской номер: КС-100-0116070 Количество на модель: 1
КС-100-0116070
1
5

Номер детали на чертеже:

5

Установка уплотнений

Заводской номер: КС-100-0116090 Количество на модель: 1
КС-100-0116090
1
6

Номер детали на чертеже:

6

Глушитель

Заводской номер: КС-100-0116100А Количество на модель: 1
КС-100-0116100А
1
7

Номер детали на чертеже:

7

Установка Радиатор

Заводской номер: КС-100-2-0116040 Количество на модель: 1
КС-100-2-0116040
1
8

Номер детали на чертеже:

8

Установка воздухоочистителя

Заводской номер: КС-100-2-0116080 Количество на модель: 1
КС-100-2-0116080
1
9

Номер детали на чертеже:

9

Установка электрооборудования двигателя

Заводской номер: КС-100-2-0726000 Количество на модель: 1
КС-100-2-0726000
1
10

Номер детали на чертеже:

10

Дизель

Заводской номер: Д-245S2-1478 Количество на модель: 1
Д-245S2-1478
1
