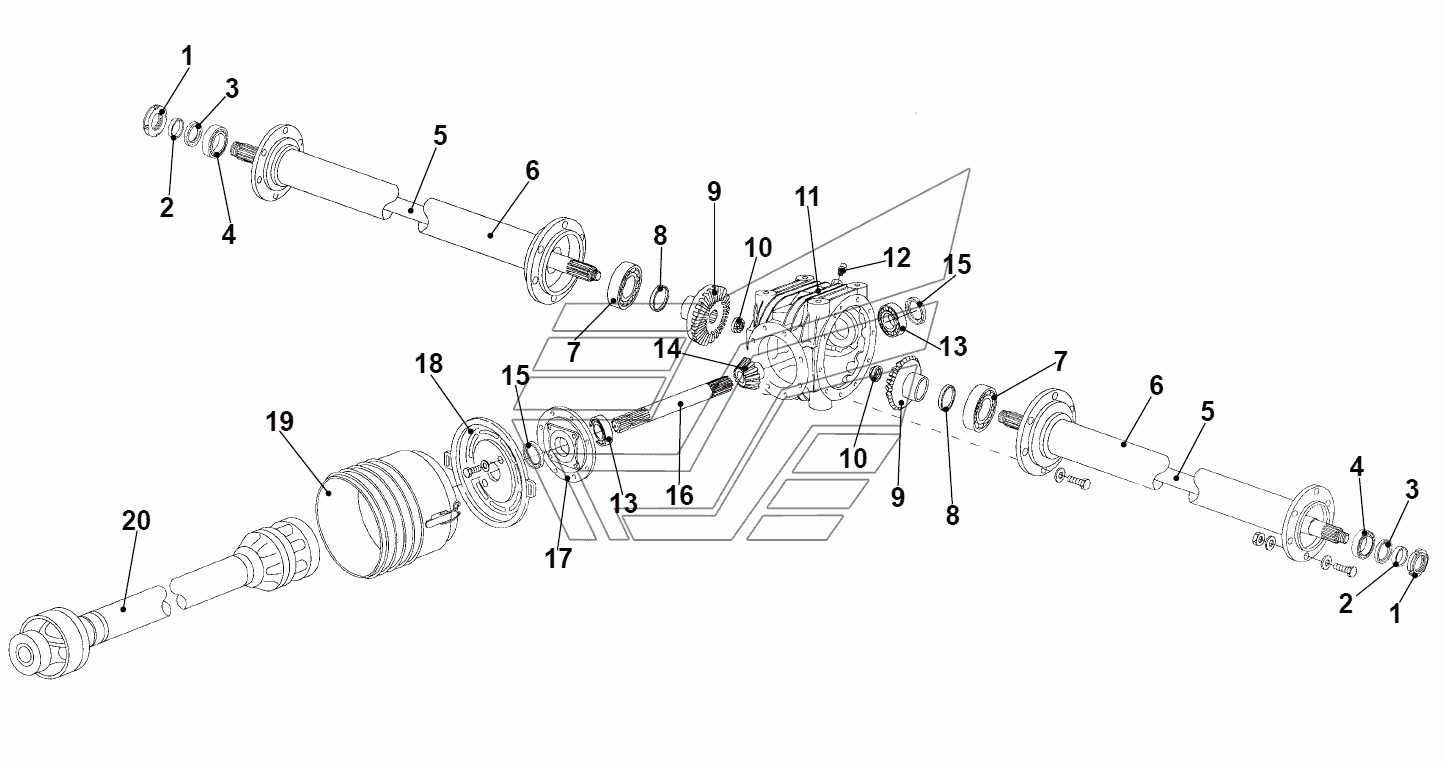

Трансмиссия AF SUPER. Каталог 2011г.

Узел правого диска AF SUPER Ротор и контрротор AF SUPER

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: EHR000149R Количество на модель:
EHR000149R
2

Номер детали на чертеже:

2

Маслоотражатель

Заводской номер: EHR000200R Количество на модель:
EHR000200R
3

Номер детали на чертеже:

3

Сальник

Заводской номер: EHR000139R Количество на модель:
EHR000139R
4

Номер детали на чертеже:

4

Подшипник

Заводской номер: EHR000176R Количество на модель:
EHR000176R
5

Номер детали на чертеже:

5

Вал трансмиссии

Заводской номер: EHR000196R Количество на модель: 21
EHR000196R
21
5

Номер детали на чертеже:

5

Вал трансмиссии

Заводской номер: EHR000197R Количество на модель: 20
EHR000197R
20
5

Номер детали на чертеже:

5

Вал трансмиссии

Заводской номер: EHR000018R Количество на модель: 17
EHR000018R
17
5

Номер детали на чертеже:

5

Вал трансмиссии

Заводской номер: EHR000017R Количество на модель: 15
EHR000017R
15
5

Номер детали на чертеже:

5

Вал трансмиссии

Заводской номер: EHR000198R Количество на модель: 12
EHR000198R
12
6

Номер детали на чертеже:

6

Кожух вала трансмиссии

Заводской номер: EHR000122R Количество на модель: 21
EHR000122R
21
6

Номер детали на чертеже:

6

Кожух вала трансмиссии

Заводской номер: EHR000121R Количество на модель: 23
EHR000121R
23
6

Номер детали на чертеже:

6

Кожух вала трансмиссии

Заводской номер: EHR000120R Количество на модель: 24
EHR000120R
24
6

Номер детали на чертеже:

6

Кожух вала трансмиссии

Заводской номер: EHR000119R Количество на модель: 26
EHR000119R
26
6

Номер детали на чертеже:

6

Кожух вала трансмиссии

Заводской номер: EHR000118R Количество на модель: 27
EHR000118R
27
7

Номер детали на чертеже:

7

Подшипник

Заводской номер: EHR000177R Количество на модель:
EHR000177R
8

Номер детали на чертеже:

8

Кольцо дистанционное

Заводской номер: EHR000075R Количество на модель:
EHR000075R
9

Номер детали на чертеже:

9

Шестерня ведомая

Заводской номер: EHR000181R Количество на модель: 8
EHR000181R
8
10

Номер детали на чертеже:

10

Гайка

Заводской номер: EHR000150R Количество на модель:
EHR000150R
11

Номер детали на чертеже:

11

Корпус редуктора

Заводской номер: EHR000080R Количество на модель: 40
EHR000080R
40
12

Номер детали на чертеже:

12

Заливная пробка

Заводской номер: EHR000055R Количество на модель:
EHR000055R
13

Номер детали на чертеже:

13

подшипник

Заводской номер: EHR000178R Количество на модель: 1
EHR000178R
1
14

Номер детали на чертеже:

14

Шестерня ведущая

Заводской номер: EHR000130R Количество на модель: 1
EHR000130R
1
15

Номер детали на чертеже:

15

Сальник

Заводской номер: EHR000140R Количество на модель:
EHR000140R
16

Номер детали на чертеже:

16

Вал редуктора

Заводской номер: EHR000199R Количество на модель: 6
EHR000199R
6
17

Номер детали на чертеже:

17

Передний фланец

Заводской номер: EHR000152R Количество на модель:
EHR000152R
18

Номер детали на чертеже:

18

Опора защитного колпака

Заводской номер: EHR000070R Количество на модель:
EHR000070R
19

Номер детали на чертеже:

19

Защитный колпак

Заводской номер: EHR000180R Количество на модель:
EHR000180R
20

Номер детали на чертеже:

20

Карданный вал с предохранительной муфтой

Заводской номер: EHR000021R Количество на модель: 27
EHR000021R
27
