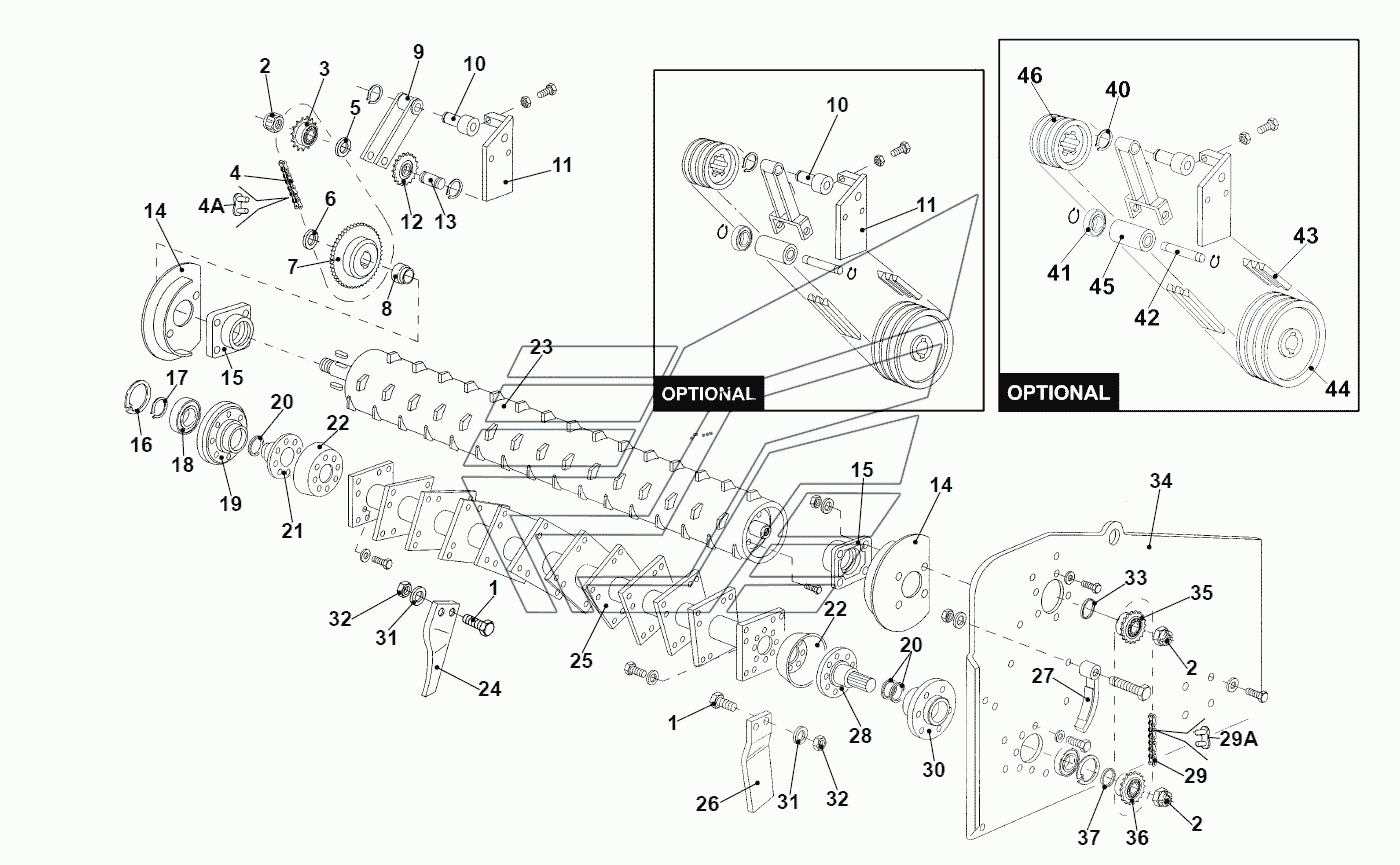

Ротор и контрротор AF SUPER. Каталог 2011г.

Трансмиссия AF SUPER Различные компоненты AF SUPER

Вид отображения:

Детали справа

По ширине экрана

46

32

31

30

29A

29

28

27

26

25

25

25

33

34

45

44

43

42

41

40

39

16

8

36

35

24

23

11

10

9

7

6

5

4A

4

3

2

12

13

23

23

22

21

20

19

18

17

15

14

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Верхний шкив

Заводской номер: EHR000113R Количество на модель: 3

EHR000113R

3

Номер детали на чертеже:

Гайка

Заводской номер: EHR000175R Количество на модель:

EHR000175R

Номер детали на чертеже:

Шайба

Заводской номер: EHR000098R Количество на модель:

EHR000098R

Номер детали на чертеже:

Суппорт левого ротора

Заводской номер: EHR000010R Количество на модель:

EHR000010R

Номер детали на чертеже:

Соединение цепи

Заводской номер: EHR000009R Количество на модель:

EHR000009R

Номер детали на чертеже:

Цепь

Заводской номер: EHR000008R Количество на модель: 9

EHR000008R

9

Номер детали на чертеже:

Левая ось ротора

Заводской номер: EHR000133R Количество на модель: 5

EHR000133R

5

Номер детали на чертеже:

Натяжитель цепи ротора

Заводской номер: EHR000024R Количество на модель:

EHR000024R

Номер детали на чертеже:

Левый нож

Заводской номер: EHR000007R Количество на модель:

EHR000007R

Номер детали на чертеже:

Ротор

Заводской номер: EHR000090R Количество на модель: 120

EHR000090R

120

Номер детали на чертеже:

Ротор

Заводской номер: EHR000091R Количество на модель: 100

EHR000091R

100

Номер детали на чертеже:

Ротор

Заводской номер: EHR000092R Количество на модель: 85

EHR000092R

85

Номер детали на чертеже:

Распорная втулка

Заводской номер: EHR000170R Количество на модель:

EHR000170R

Номер детали на чертеже:

Левая боковая панель

Заводской номер: EHR000156R Количество на модель: 49

EHR000156R

49

Номер детали на чертеже:

Ролик натяжителя

Заводской номер: EHR000032R Количество на модель:

EHR000032R

Номер детали на чертеже:

Нижний шкив

Заводской номер: EHR000114R Количество на модель: 9

EHR000114R

9

Номер детали на чертеже:

Приводной ремень

Заводской номер: EHR000031R Количество на модель:

EHR000031R

Номер детали на чертеже:

Ось ролика натяжителя

Заводской номер: EHR000030R Количество на модель:

EHR000030R

Номер детали на чертеже:

Подшипник

Заводской номер: EHR000029R Количество на модель:

EHR000029R

Номер детали на чертеже:

Рычаг натяжителя ремня

Заводской номер: EHR000147R Количество на модель:

EHR000147R

Номер детали на чертеже:

Подшипник

Заводской номер: EHR000028R Количество на модель:

EHR000028R

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: EHR000079R Количество на модель:

EHR000079R

Номер детали на чертеже:

Распорная втулка

Заводской номер: EHR000169R Количество на модель:

EHR000169R

Номер детали на чертеже:

Нижняя шестерня

Заводской номер: EHR000027R Количество на модель: 5

EHR000027R

5

Номер детали на чертеже:

Верхняя шестерня

Заводской номер: EHR000026R Количество на модель:

EHR000026R

Номер детали на чертеже:

Правый нож

Заводской номер: EHR000006R Количество на модель:

EHR000006R

Номер детали на чертеже:

Контрротор

Заводской номер: EHR000183R Количество на модель: 100

EHR000183R

100

Номер детали на чертеже:

Суппорт натяжителя цепи

Заводской номер: EHR000060R Количество на модель:

EHR000060R

Номер детали на чертеже:

Ось рычага

Заводской номер: EHR000136R Количество на модель:

EHR000136R

Номер детали на чертеже:

Рычаг натяжителя цепи

Заводской номер: EHR000148R Количество на модель:

EHR000148R

Номер детали на чертеже:

Нижняя шестерня

Заводской номер: EHR000014R Количество на модель:

EHR000014R

Номер детали на чертеже:

Шайба для фиксации шестерни

Заводской номер: EHR000099R Количество на модель:

EHR000099R

Номер детали на чертеже:

Распорная втулка

Заводской номер: EHR000168R Количество на модель:

EHR000168R

Номер детали на чертеже:

Соединение цепи

Заводской номер: EHR000013R Количество на модель:

EHR000013R

Номер детали на чертеже:

Цепь контрротора

Заводской номер: EHR000012R Количество на модель: 4

EHR000012R

4

Номер детали на чертеже:

Верхняя шестерня

Заводской номер: EHR000129R Количество на модель:

EHR000129R

Номер детали на чертеже:

Гайка

Заводской номер: EHR000151R Количество на модель:

EHR000151R

Номер детали на чертеже:

Шестерня натяжителя цепи

Заводской номер: EHR000128R Количество на модель:

EHR000128R

Номер детали на чертеже:

Ось шестерни натяжителя

Заводской номер: EHR000135R Количество на модель:

EHR000135R

Номер детали на чертеже:

Контрротор

Заводской номер: EHR000184R Количество на модель: 84

EHR000184R

84

Номер детали на чертеже:

Контрротор

Заводской номер: EHR000185R Количество на модель: 74

EHR000185R

74

Номер детали на чертеже:

Защитный колпак

Заводской номер: EHR000179R Количество на модель:

EHR000179R

Номер детали на чертеже:

Правая ось ротора

Заводской номер: EHR000137R Количество на модель:

EHR000137R

Номер детали на чертеже:

Маслоотражатель

Заводской номер: EHR000142R Количество на модель:

EHR000142R

Номер детали на чертеже:

Суппорт правого ротора

Заводской номер: EHR000011R Количество на модель:

EHR000011R

Номер детали на чертеже:

Подшипник

Заводской номер: EHR000023R Количество на модель:

EHR000023R

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: EHR000078R Количество на модель:

EHR000078R

Номер детали на чертеже:

Суппорт

Заводской номер: EHR000022R Количество на модель:

EHR000022R

Номер детали на чертеже:

Защитный суппорт контр-ротора

Заводской номер: EHR000117R Количество на модель: 2

EHR000117R

2

Номер детали на чертеже:

Винт

Заводской номер: EHR000038R Количество на модель:

EHR000038R
