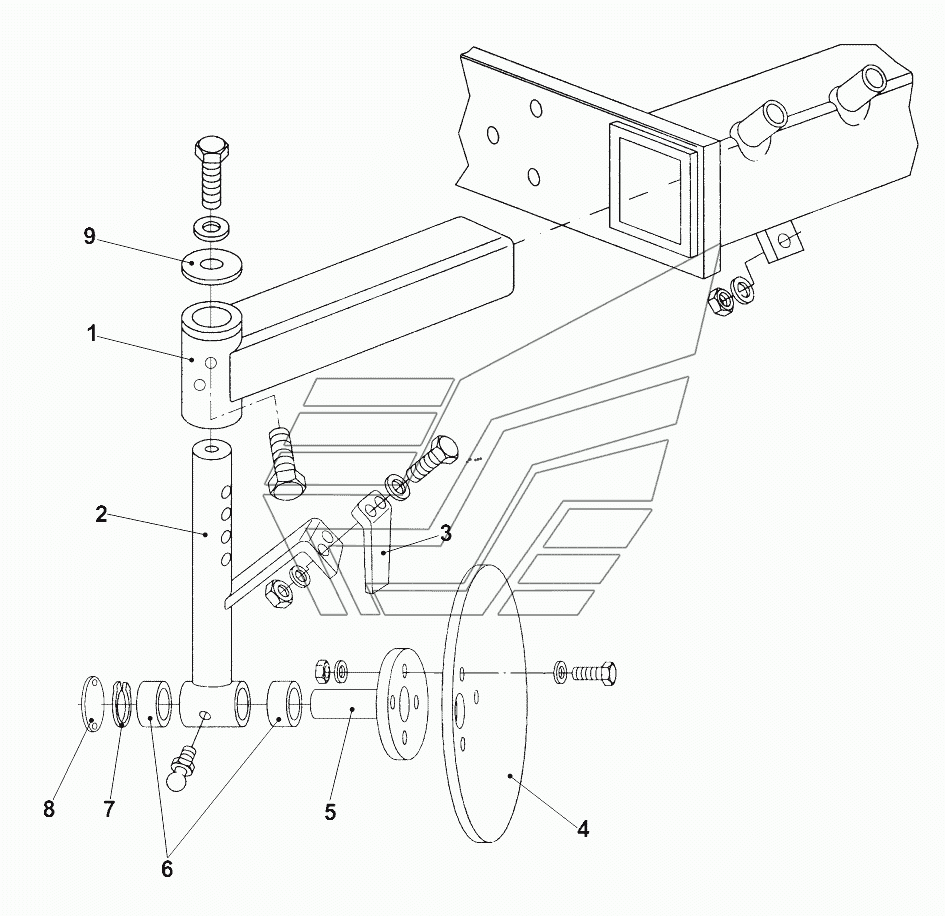

Узел правого диска AF SUPER. Каталог 2011г.

Узел левого диска AF SUPER Трансмиссия AF SUPER

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правое плечо

Заводской номер: EHR000194R Количество на модель: 6
EHR000194R
6
2

Номер детали на чертеже:

2

Суппорт правого диска

Заводской номер: EHR000069R Количество на модель: 9
EHR000069R
9
3

Номер детали на чертеже:

3

Чистик правый

Заводской номер: EHR000112R Количество на модель:
EHR000112R
4

Номер детали на чертеже:

4

Диск

Заводской номер: EHR000004R Количество на модель: 6
EHR000004R
6
5

Номер детали на чертеже:

5

Ось диска

Заводской номер: EHR000134R Количество на модель:
EHR000134R
6

Номер детали на чертеже:

6

Подшипники

Заводской номер: EHR000020R Количество на модель:
EHR000020R
7

Номер детали на чертеже:

7

Стопорное кольцо

Заводской номер: EHR000195R Количество на модель:
EHR000195R
8

Номер детали на чертеже:

8

Фланец

Заводской номер: EHR000153R Количество на модель:
EHR000153R
9

Номер детали на чертеже:

9

Шайба концевого ограничителя диска

Заводской номер: EHR000100R Количество на модель:
EHR000100R
