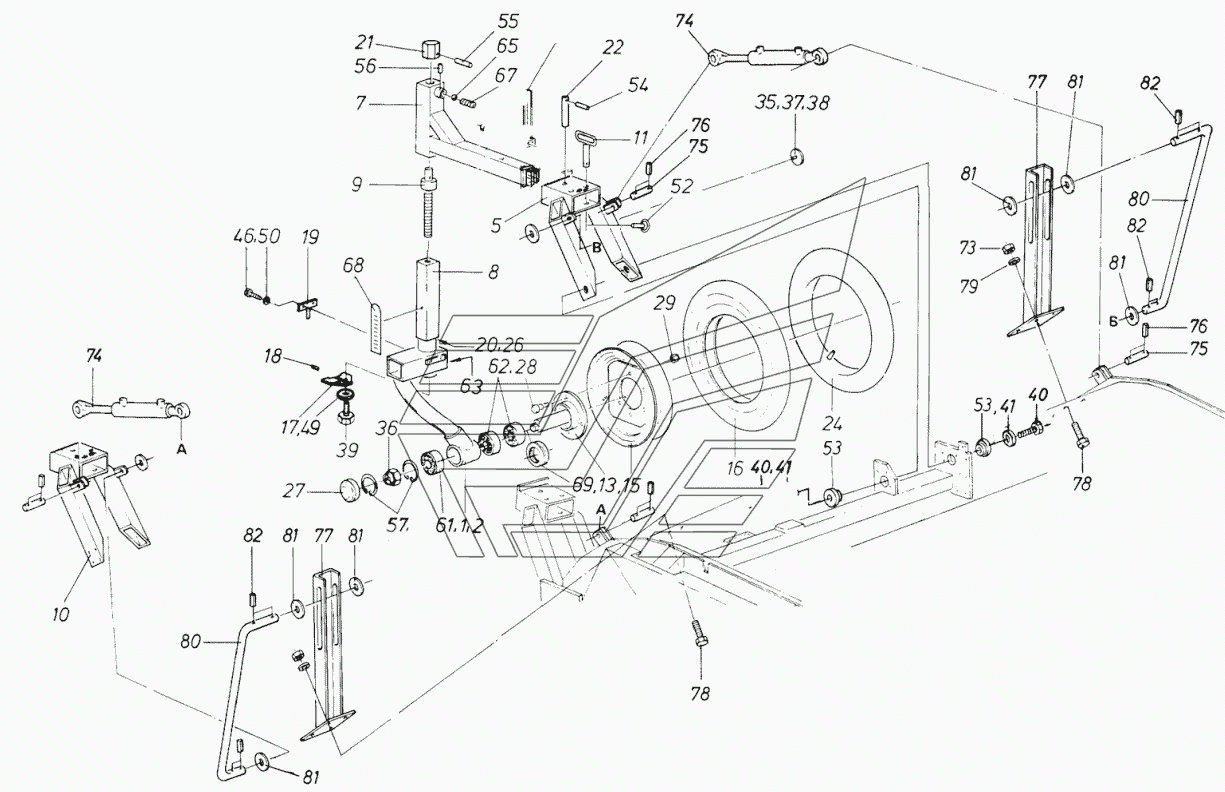

Опорные колеса SF-10-2. Каталог 2005г.

Основная рама, облицовка, приводы SF-10-2 Измельчитель SF-10-2

Вид отображения:

Детали справа

По ширине экрана

82

62

61

57

56

55

54

53

52

50

49

46

41

63

65

67

80

79

78

77

76

75

74

73

72

69

68

40

39

17

16а

16

15

13

11

10

9

8

7

5

2

18

19

20

38

37

36

35

33

29

28

27

26

24

22

21

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Трубчатый разрезной штифт 4х26

Заводской номер: 860 Количество на модель:

860

Номер детали на чертеже:

Радиальный шарикоподшипник

Заводской номер: 14371 Количество на модель:

14371

934571

EMEK

2025119-1725 14351/ EM932511725

Код: 934571

Артикул: 2025119-1725, 14351/ EM932511725

Производитель: EMEK

127100

STELLOX

85-22011-SX 81.92201.0107

Код: 127100

Артикул: 85-22011-SX, 81.92201.0107

Производитель: STELLOX

Номер детали на чертеже:

Радиальный шарикоподшипник 6305-2RS

Заводской номер: 3728 Количество на модель:

3728

Номер детали на чертеже:

Стопорное кольцо 62х2

Заводской номер: 962 Количество на модель:

962

Номер детали на чертеже:

Трубчатый разрезной штифт 5х24

Заводской номер: 862 Количество на модель:

862

Номер детали на чертеже:

Трубчатый разрезной штифт 6x30

Заводской номер: 2715 Количество на модель:

2715

Номер детали на чертеже:

Трубчатый разрезной штифт 6х36

Заводской номер: 865 Количество на модель:

865

Номер детали на чертеже:

Опорная шейка

Заводской номер: S7-120-002-050-001 Количество на модель:

S7-120-002-050-001

Номер детали на чертеже:

Откидной арретир

Заводской номер: 2817 Количество на модель:

2817

Номер детали на чертеже:

Упругая зажимная шайба 10

Заводской номер: 807 Количество на модель:

807

Номер детали на чертеже:

Шайба А13

Заводской номер: 781 Количество на модель:

781

Номер детали на чертеже:

Шестигранный винт М10х25

Заводской номер: 471 Количество на модель:

471

Номер детали на чертеже:

Блокирующая шайба SKM16

Заводской номер: 26609 Количество на модель:

26609

Номер детали на чертеже:

Пресс-маслёнка с конич. головкой Н18x1S

Заводской номер: 754 Количество на модель:

754

Номер детали на чертеже:

Стальный шарик диаметром 14

Заводской номер: 13955 Количество на модель:

13955

Номер детали на чертеже:

Пружина

Заводской номер: 16-400-003-001-002 Количество на модель:

16-400-003-001-002

Номер детали на чертеже:

Указательная скоба

Заводской номер: 12-840-002-000-050 Количество на модель:

12-840-002-000-050

Номер детали на чертеже:

Упругая зажимная шайба 8

Заводской номер: 806 Количество на модель:

806

Номер детали на чертеже:

Шестигранный винт М8х25

Заводской номер: 464 Количество на модель:

464

Номер детали на чертеже:

Указатель глубины

Заводской номер: 12-840-002-051 Количество на модель:

12-840-002-051

Номер детали на чертеже:

Штифт распорный 5x30

Заводской номер: 863 Количество на модель:

863

Номер детали на чертеже:

Палец

Заводской номер: Х1-003-006-002 Количество на модель:

Х1-003-006-002

Номер детали на чертеже:

Цилиндр

Заводской номер: S5-720-002-055 Количество на модель:

S5-720-002-055

Номер детали на чертеже:

Шестигранная гайка М8

Заводской номер: 682 Количество на модель:

682

Номер детали на чертеже:

Шестигранный винт М8х20

Заводской номер: 463 Количество на модель:

463

Номер детали на чертеже:

1 Комплект кольца Фей 75,0/4,1/1,65

Заводской номер: 16917 Количество на модель:

16917

Номер детали на чертеже:

Наклейка

Заводской номер: 16-600-001-060-025 Количество на модель:

16-600-001-060-025

Номер детали на чертеже:

Шестигранный винт

Заводской номер: 360 Количество на модель:

360

Номер детали на чертеже:

Шестигранный винт М12х1,5х25 10.9

Заводской номер: 29389 Количество на модель:

29389

Номер детали на чертеже:

Ограничительная плиточка

Заводской номер: 22-729-002-000-001 Количество на модель:

22-729-002-000-001

Номер детали на чертеже:

Шина в сборе

Заводской номер: 13-623-002-099 Количество на модель:

13-623-002-099

Номер детали на чертеже:

Шина

Заводской номер: 13-623-002-001-011 Количество на модель:

13-623-002-001-011

Номер детали на чертеже:

Обод колеса

Заводской номер: 13-623-002-001-010 Количество на модель:

13-623-002-001-010

Номер детали на чертеже:

Гребень обода колеса

Заводской номер: 11-800-002-020 Количество на модель:

11-800-002-020

Номер детали на чертеже:

Вставной палец

Заводской номер: 16-800-002-018 Количество на модель:

16-800-002-018

Номер детали на чертеже:

Опорная стойка, слева

Заводской номер: S4-240-002-011 Количество на модель:

S4-240-002-011

Номер детали на чертеже:

Шпиндель

Заводской номер: 10-800-002-016 Количество на модель:

10-800-002-016

Номер детали на чертеже:

Направляющая труба

Заводской номер: 11-800-002-015 Количество на модель:

11-800-002-015

Номер детали на чертеже:

Опора

Заводской номер: S0-240-002-012 Количество на модель:

S0-240-002-012

Номер детали на чертеже:

Опорная стойка, справа

Заводской номер: S4-240-002-009 Количество на модель:

S4-240-002-009

Номер детали на чертеже:

Колёсный кронштайн, слева

Заводской номер: 11-800-002-006 Количество на модель:

11-800-002-006

Номер детали на чертеже:

Призматическая шпонка А 8x7x45

Заводской номер: 934 Количество на модель:

934

Номер детали на чертеже:

Упор

Заводской номер: 22-729-002-071 Количество на модель:

22-729-002-071

Номер детали на чертеже:

Шайба

Заводской номер: 10-800-002-001-004 Количество на модель:

10-800-002-001-004

Номер детали на чертеже:

Рефлектор

Заводской номер: Y6-101-000-030 Количество на модель:

Y6-101-000-030

Номер детали на чертеже:

Винт со сферо-цилиндр. Головкой М5х20

Заводской номер: 531 Количество на модель:

531

Номер детали на чертеже:

Шестигранная гайка М24х1,5

Заводской номер: 2480 Количество на модель:

2480

Номер детали на чертеже:

Шестигранная гайка M5

Заводской номер: 664 Количество на модель:

664

Номер детали на чертеже:

Шестигранная гайка М16

Заводской номер: 686 Количество на модель:

686

Номер детали на чертеже:

Гайка с шариковой головкой AM14x1,5

Заводской номер: 705 Количество на модель:

705

Номер детали на чертеже:

Колёсный болт

Заводской номер: 14-003-002-002-001 Количество на модель:

14-003-002-002-001

Номер детали на чертеже:

Крышка-заглушка

Заводской номер: Y1-007-001-017 Количество на модель:

Y1-007-001-017

Номер детали на чертеже:

Втулка

Заводской номер: 04-002-001-051 Количество на модель:

04-002-001-051

Номер детали на чертеже:

Камера

Заводской номер: 13-623-002-001-012 Количество на модель:

13-623-002-001-012

Номер детали на чертеже:

Палец

Заводской номер: 16-800-002-001-006 Количество на модель:

16-800-002-001-006

Номер детали на чертеже:

Шестигранный сталь

Заводской номер: 10-800-002-001-005 Количество на модель:

10-800-002-001-005

Номер детали на чертеже:

Колёсный кронштайн, справа

Заводской номер: 11-800-002-002 Количество на модель:

11-800-002-002
