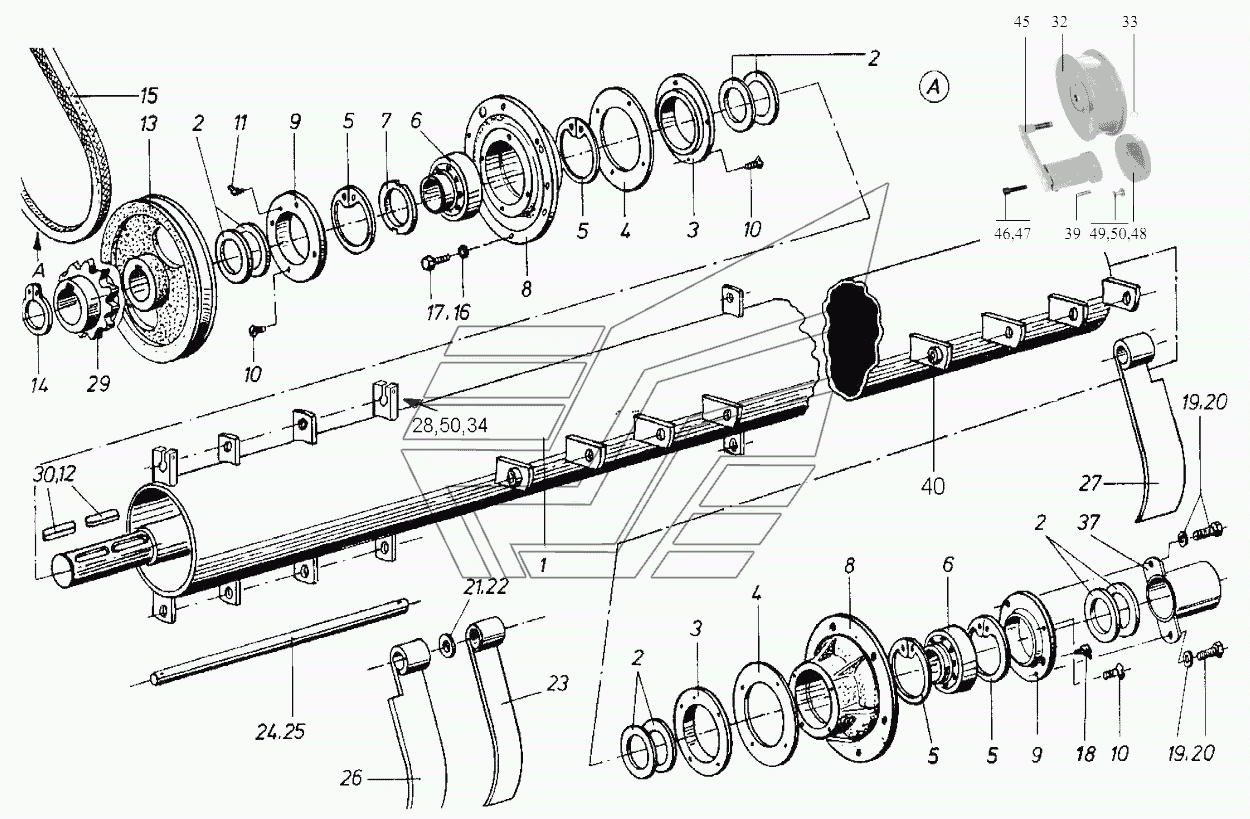

Измельчитель SF-10-2. Каталог 2005г.

Опорные колеса SF-10-2 Ботвосрезатель, ширина междурядий 45 см SF-10-2

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал измельчителя, в сборе 45 см

Заводской номер: SA-120-031/SPEZ Количество на модель:

В закладки

SA-120-031/SPEZ

1

Номер детали на чертеже:

1

Вал измельчителя

Заводской номер: SA-120-031-001 Количество на модель:

В закладки

SA-120-031-001

1

Номер детали на чертеже:

1

Вал измельчителя

Заводской номер: SA-140-031-001 Количество на модель:

В закладки

SA-140-031-001

2

Номер детали на чертеже:

2

Вал измельчителя, в сборе 50 см

Заводской номер: SA-140-031/SPEZ Количество на модель:

В закладки

SA-140-031/SPEZ

2

Номер детали на чертеже:

2

Радиальное прокладочное кольцо ВА 45x66x6

Заводской номер: 975 Количество на модель:

В закладки

975

3

Номер детали на чертеже:

3

Фланец I

Заводской номер: 13-600-031-000-002 Количество на модель:

В закладки

13-600-031-000-002

4

Номер детали на чертеже:

4

Шайба концевая

Заводской номер: 10-600-031-000-004 Количество на модель:

В закладки

10-600-031-000-004

5

Номер детали на чертеже:

5

Стопорное кольцо 90х3

Заводской номер: 964 Количество на модель:

В закладки

964

6

Номер детали на чертеже:

6

Самоустанавливающийся роликоподшипник

Заводской номер: 1021 Количество на модель:

В закладки

1021

7

Номер детали на чертеже:

7

Зажимная втулка Н 310

Заводской номер: 1048 Количество на модель:

В закладки

1048

8

Номер детали на чертеже:

8

Фланец подшипника

Заводской номер: 10-600-031-000-001 Количество на модель:

В закладки

10-600-031-000-001

9

Номер детали на чертеже:

9

Фланец II

Заводской номер: 13-600-031-000-003 Количество на модель:

В закладки

13-600-031-000-003

10

Номер детали на чертеже:

10

винт с потайной головкой М8х20

Заводской номер: 569 Количество на модель:

В закладки

569

11

Номер детали на чертеже:

11

Пресс-масленка

Заводской номер: Смазочный ниппель Количество на модель:

В закладки

Смазочный ниппель

12

Номер детали на чертеже:

12

Призматическая шпонка A10x8x45

Заводской номер: 938 Количество на модель:

В закладки

938

13

Номер детали на чертеже:

13

Клиноремённый шкив

Заводской номер: 10-600-031-000-007 Количество на модель:

В закладки

10-600-031-000-007

14

Номер детали на чертеже:

14

Стопорное кольцо 35х1,5

Заводской номер: 950 Количество на модель:

В закладки

950

15

Номер детали на чертеже:

15

Клиновой ремень

Заводской номер: 17-727-007-002-007 Количество на модель:

В закладки

17-727-007-002-007

16

Номер детали на чертеже:

16

Пружинное кольцо В 10

Заводской номер: 721 Количество на модель:

В закладки

721

17

Номер детали на чертеже:

17

Шестигранный винт М10х25

Заводской номер: 471 Количество на модель:

В закладки

471

19

Номер детали на чертеже:

19

Пружинное кольцо В 8

Заводской номер: 720 Количество на модель:

В закладки

720

20

Номер детали на чертеже:

20

Шестигранный винт М8х25

Заводской номер: 464 Количество на модель:

В закладки

464

21

Номер детали на чертеже:

21

Шайба 21x37x3

Заводской номер: 804 Количество на модель:

В закладки

804

22

Номер детали на чертеже:

22

Шайба 21x37x2

Заводской номер: 10560 Количество на модель:

В закладки

10560

23

Номер детали на чертеже:

23

Било измельчителя

Заводской номер: 12-802-031-000-001 Количество на модель:

В закладки

12-802-031-000-001

24

Номер детали на чертеже:

24

Ось

Заводской номер: SA-120-031-000 Количество на модель:

В закладки

SA-120-031-000

24

Номер детали на чертеже:

24

Ось

Заводской номер: SA-120-031-000-005 Количество на модель:

В закладки

SA-120-031-000-005

25

Номер детали на чертеже:

25

Ось

Заводской номер: SA-140-031-000-005 Количество на модель:

В закладки

SA-140-031-000-005

25

Номер детали на чертеже:

25

Ось

Заводской номер: SA-140-031-000 Количество на модель:

В закладки

SA-140-031-000

26

Номер детали на чертеже:

26

Било измельчителя, слева и в середине

Заводской номер: 14-802-031-000-002 Количество на модель:

В закладки

14-802-031-000-002

27

Номер детали на чертеже:

27

Било измельчителя, справа и в середине

Заводской номер: 14-802-031-000-003 Количество на модель:

В закладки

14-802-031-000-003

28

Номер детали на чертеже:

28

Шестигранный винт М10х70

Заводской номер: 4895 Количество на модель:

В закладки

4895

29

Номер детали на чертеже:

29

Звёздочка

Заводской номер: 10-800-007-000-015 Количество на модель:

В закладки

10-800-007-000-015

30

Номер детали на чертеже:

30

Призматическая шпонка A10x8x36

Заводской номер: 937 Количество на модель:

В закладки

937

32

Номер детали на чертеже:

32

Натяжной ролик

Заводской номер: 10-800-007-027-001 Количество на модель:

В закладки

10-800-007-027-001

33

Номер детали на чертеже:

33

Стопорное кольцо 17x1

Заводской номер: 946 Количество на модель:

В закладки

946

34

Номер детали на чертеже:

34

Шестигранная гайка М10

Заводской номер: 683 Количество на модель:

В закладки

683

37

Номер детали на чертеже:

37

Щит вала

Заводской номер: 10-600-031-005 Количество на модель:

В закладки

10-600-031-005

38

Номер детали на чертеже:

38

Шайба

Заводской номер: 10-800-007-000-004 Количество на модель:

В закладки

10-800-007-000-004

39

Номер детали на чертеже:

39

Трубчатый разрезной штифт 10х30

Заводской номер: 853 Количество на модель:

В закладки

853

40

Номер детали на чертеже:

40

Зажимная втулка

Заводской номер: Y2-004-000-016 Количество на модель:

В закладки

Y2-004-000-016

45

Номер детали на чертеже:

45

Натяжное устройство

Заводской номер: S9-129-007-028 Количество на модель:

В закладки

S9-129-007-028

46

Номер детали на чертеже:

46

Шайба SKZ 12

Заводской номер: 28826 Количество на модель:

В закладки

28826

47

Номер детали на чертеже:

47

Цилиндрический винт М12х35

Заводской номер: 43033 Количество на модель:

В закладки

43033

48

Номер детали на чертеже:

48

Шайба

Заводской номер: S9-129-007-000-004 Количество на модель:

В закладки

S9-129-007-000-004

49

Номер детали на чертеже:

49

Шестигранный винт М10х16

Заводской номер: 469 Количество на модель:

В закладки

469

50

Номер детали на чертеже:

50

Шайба SKZ 10

Заводской номер: 28825 Количество на модель:

В закладки

28825
