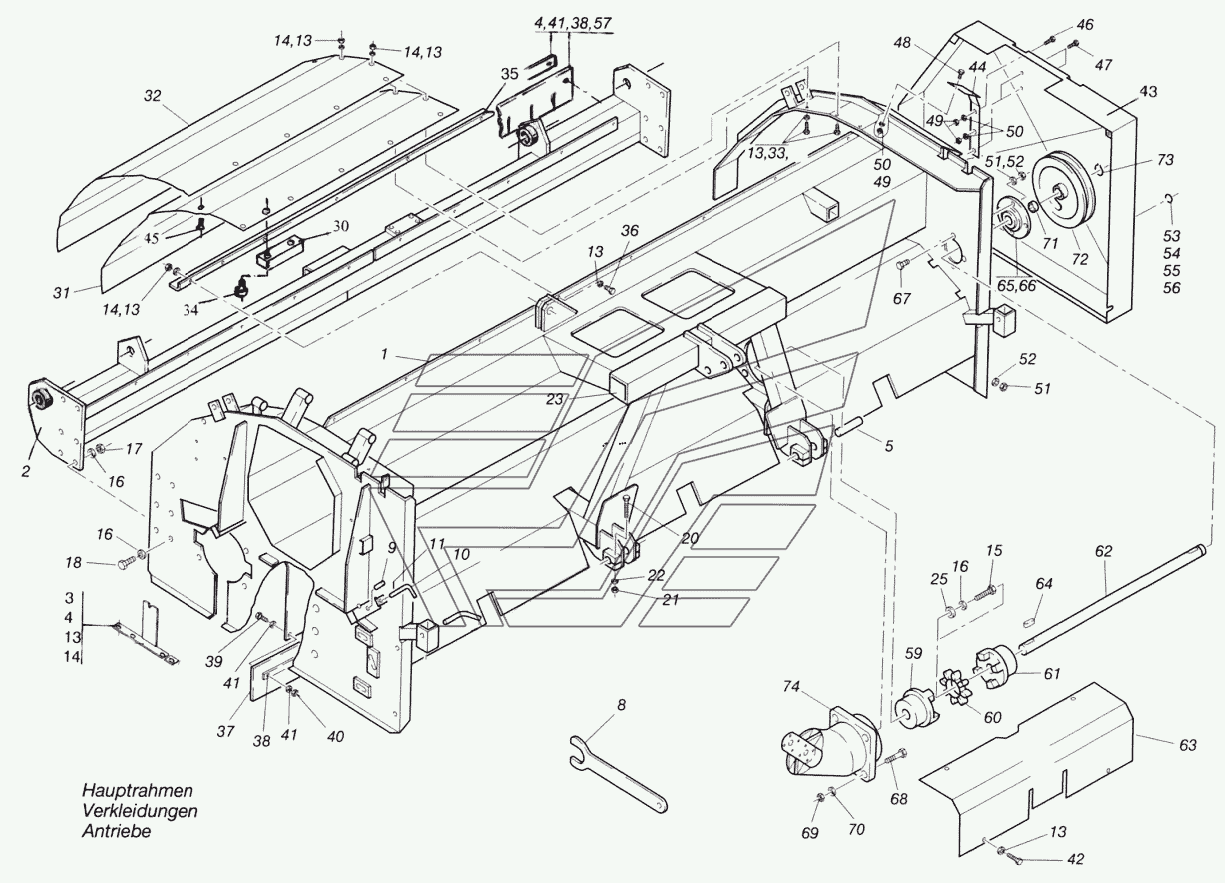

Основная рама, облицовка, приводы SF-10-2. Каталог 2005г.

Опорные колеса SF-10-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основная рама

Заводской номер: S1-240-001-001 Количество на модель:
S1-240-001-001
2

Номер детали на чертеже:

2

Поперечная опорная балка 4

Заводской номер: S7-120-001-045 Количество на модель:
S7-120-001-045
2

Номер детали на чертеже:

2

Поперечная опорная балка 5

Заводской номер: S7-140-001-045 Количество на модель:
S7-140-001-045
3

Номер детали на чертеже:

3

защитный щиток

Заводской номер: S6-126-001-015 Количество на модель:
S6-126-001-015
4

Номер детали на чертеже:

4

Шестигранный винт

Заводской номер: 37777 Количество на модель:
37777
5

Номер детали на чертеже:

5

Палец D28x132

Заводской номер: S2-120-001-000-012 Количество на модель:
S2-120-001-000-012
8

Номер детали на чертеже:

8

Обыкновенный гаечный ключ

Заводской номер: 10-800-001-000-004 Количество на модель:
10-800-001-000-004
12

Номер детали на чертеже:

12

Трубчатый разрезной штифт 5х50

Заводской номер: 838 Количество на модель:
838
13

Номер детали на чертеже:

13

Упругая зажимная шайба 8

Заводской номер: 806 Количество на модель:
806
14

Номер детали на чертеже:

14

Шестигранная гайка М8

Заводской номер: 666 Количество на модель:
666
15

Номер детали на чертеже:

15

Шестигранный винт М12х55

Заводской номер: 347 Количество на модель:
347
16

Номер детали на чертеже:

16

Упругая зажимная шайба 12

Заводской номер: 810 Количество на модель:
810
17

Номер детали на чертеже:

17

Шестигранная гайка М12

Заводской номер: 684 Количество на модель:
684
18

Номер детали на чертеже:

18

Шестигранный винт М12х30

Заводской номер: 512 Количество на модель:
512
20

Номер детали на чертеже:

20

Шестигранный винт М10х65

Заводской номер: 14380 Количество на модель:
14380
21

Номер детали на чертеже:

21

Шестигранная гайка М10

Заводской номер: 683 Количество на модель:
683
22

Номер детали на чертеже:

22

Шайба А10,5

Заводской номер: 780 Количество на модель:
780
23

Номер детали на чертеже:

23

Пластмассовый колпак 50x50

Заводской номер: Колпак Количество на модель:
Колпак
25

Номер детали на чертеже:

25

ШАЙБА 60x5x60

Заводской номер: S2-620-007-000-015 Количество на модель:
S2-620-007-000-015
30

Номер детали на чертеже:

30

рейка

Заводской номер: S7-120-012-000-001 Количество на модель:
S7-120-012-000-001
31

Номер детали на чертеже:

31

Кожух

Заводской номер: S0-620-020-000-001 Количество на модель:
S0-620-020-000-001
31

Номер детали на чертеже:

31

Кожух

Заводской номер: S0-640-020-000-001 Количество на модель:
S0-640-020-000-001
32

Номер детали на чертеже:

32

Кожух наружный

Заводской номер: S0-620-020-000-002 Количество на модель:
S0-620-020-000-002
32

Номер детали на чертеже:

32

Кожух наружный

Заводской номер: S0-640-020-000-002 Количество на модель:
S0-640-020-000-002
33

Номер детали на чертеже:

33

Шестигранный винт М8х25 VP

Заводской номер: 508 Количество на модель:
508
34

Номер детали на чертеже:

34

Цилиндрический винт М8х45

Заводской номер: 25310 Количество на модель:
25310
35

Номер детали на чертеже:

35

Угол

Заводской номер: S0-640-020-000-003 Количество на модель:
S0-640-020-000-003
35

Номер детали на чертеже:

35

Угол

Заводской номер: S0-620-020-000-003 Количество на модель:
S0-620-020-000-003
36

Номер детали на чертеже:

36

Шестигранный винт М8х20 VP

Заводской номер: 507 Количество на модель:
507
37

Номер детали на чертеже:

37

Резиновый щит

Заводской номер: S0-720-020-000-001 Количество на модель:
S0-720-020-000-001
37

Номер детали на чертеже:

37

Резиновый щит

Заводской номер: S0-740-020-000-001 Количество на модель:
S0-740-020-000-001
38

Номер детали на чертеже:

38

Контрпланка

Заводской номер: 12-721-020-000-005 Количество на модель:
12-721-020-000-005
38

Номер детали на чертеже:

38

Контрпланка

Заводской номер: 12-741-020-000-005 Количество на модель:
12-741-020-000-005
39

Номер детали на чертеже:

39

Шестигранный винт М8х25

Заводской номер: 464 Количество на модель:
464
40

Номер детали на чертеже:

40

Шестигранная гайка М8

Заводской номер: 682 Количество на модель:
682
41

Номер детали на чертеже:

41

Шайба А8,4

Заводской номер: 779 Количество на модель:
779
42

Номер детали на чертеже:

42

Шестигранный винт М8х16

Заводской номер: 462 Количество на модель:
462
43

Номер детали на чертеже:

43

Ограждение, справа

Заводской номер: S1-120-020-002 Количество на модель:
S1-120-020-002
44

Номер детали на чертеже:

44

Крестовая петля

Заводской номер: 10-600-020-000-006 Количество на модель:
10-600-020-000-006
45

Номер детали на чертеже:

45

Винт потайной M8x25 10.9

Заводской номер: 40528 Количество на модель:
40528
46

Номер детали на чертеже:

46

винт с потайной головкой М6х20

Заводской номер: 6703 Количество на модель:
6703
47

Номер детали на чертеже:

47

Винт с потайной головкой

Заводской номер: 21111 Количество на модель:
21111
48

Номер детали на чертеже:

48

Шестигранный винт М6х16

Заводской номер: 455 Количество на модель:
455
49

Номер детали на чертеже:

49

Шестигранная гайка М6

Заводской номер: 5733 Количество на модель:
5733
50

Номер детали на чертеже:

50

Шайба А 6,4

Заводской номер: 777 Количество на модель:
777
52

Номер детали на чертеже:

52

Упругая зажимная шайба 10

Заводской номер: 807 Количество на модель:
807
53

Номер детали на чертеже:

53

Рефлектор

Заводской номер: Y6-101-000-030 Количество на модель:
Y6-101-000-030
54

Номер детали на чертеже:

54

Винтсо сферс-цилиндрической головкой М5х16

Заводской номер: 530 Количество на модель:
530
55

Номер детали на чертеже:

55

Шестигранная гайка M5

Заводской номер: 664 Количество на модель:
664
56

Номер детали на чертеже:

56

Шайба А 5,3

Заводской номер: 2809 Количество на модель:
2809
57

Номер детали на чертеже:

57

Резиновый щит

Заводской номер: V0-120-020-000-001 Количество на модель:
V0-120-020-000-001
57

Номер детали на чертеже:

57

Резиновый щит

Заводской номер: V0-140-020-000-001 Количество на модель:
V0-140-020-000-001
59

Номер детали на чертеже:

59

Крутильно-упругая муфта

Заводской номер: S0-620-007-010 Количество на модель:
S0-620-007-010
60

Номер детали на чертеже:

60

Зубчатый венец

Заводской номер: S0-620-007-000-010 Количество на модель:
S0-620-007-000-010
61

Номер детали на чертеже:

61

Крутильно-упругая муфта

Заводской номер: S0-620-007-011 Количество на модель:
S0-620-007-011
62

Номер детали на чертеже:

62

Приводной вал

Заводской номер: S0-620-007-000-001 Количество на модель:
S0-620-007-000-001
62

Номер детали на чертеже:

62

Приводной вал

Заводской номер: S0-640-007-000-001 Количество на модель:
S0-640-007-000-001
63

Номер детали на чертеже:

63

Щит вала

Заводской номер: S4-124-020-000-004 Количество на модель:
S4-124-020-000-004
63

Номер детали на чертеже:

63

Щит вала

Заводской номер: S1-241-020-000-004 Количество на модель:
S1-241-020-000-004
64

Номер детали на чертеже:

64

Призматическая шпонка A10x8x45

Заводской номер: 938 Количество на модель:
938
65

Номер детали на чертеже:

65

Фланцевый подшипник ТМЕ 35

Заводской номер: 4070 Количество на модель:
4070
67

Номер детали на чертеже:

67

Шестигранный винт М10х30

Заводской номер: 472 Количество на модель:
472
68

Номер детали на чертеже:

68

Шестигранный винт М16х60

Заводской номер: 399 Количество на модель:
399
69

Номер детали на чертеже:

69

Шестигранная гайка М16

Заводской номер: 669 Количество на модель:
669
70

Номер детали на чертеже:

70

Упругая зажимная шайба 16

Заводской номер: 25463 Количество на модель:
25463
71

Номер детали на чертеже:

71

Распорная труба

Заводской номер: S1-620-007-000-005 Количество на модель:
S1-620-007-000-005
72

Номер детали на чертеже:

72

Клиноремённый шкив

Заводской номер: 10-600-031-000-007 Количество на модель:
10-600-031-000-007
73

Номер детали на чертеже:

73

Стопорное кольцо 35х1,5

Заводской номер: 950 Количество на модель:
950
74

Номер детали на чертеже:

74

Двигатель-стабилизатор

Заводской номер: S0-620-007-020 Количество на модель:
S0-620-007-020
