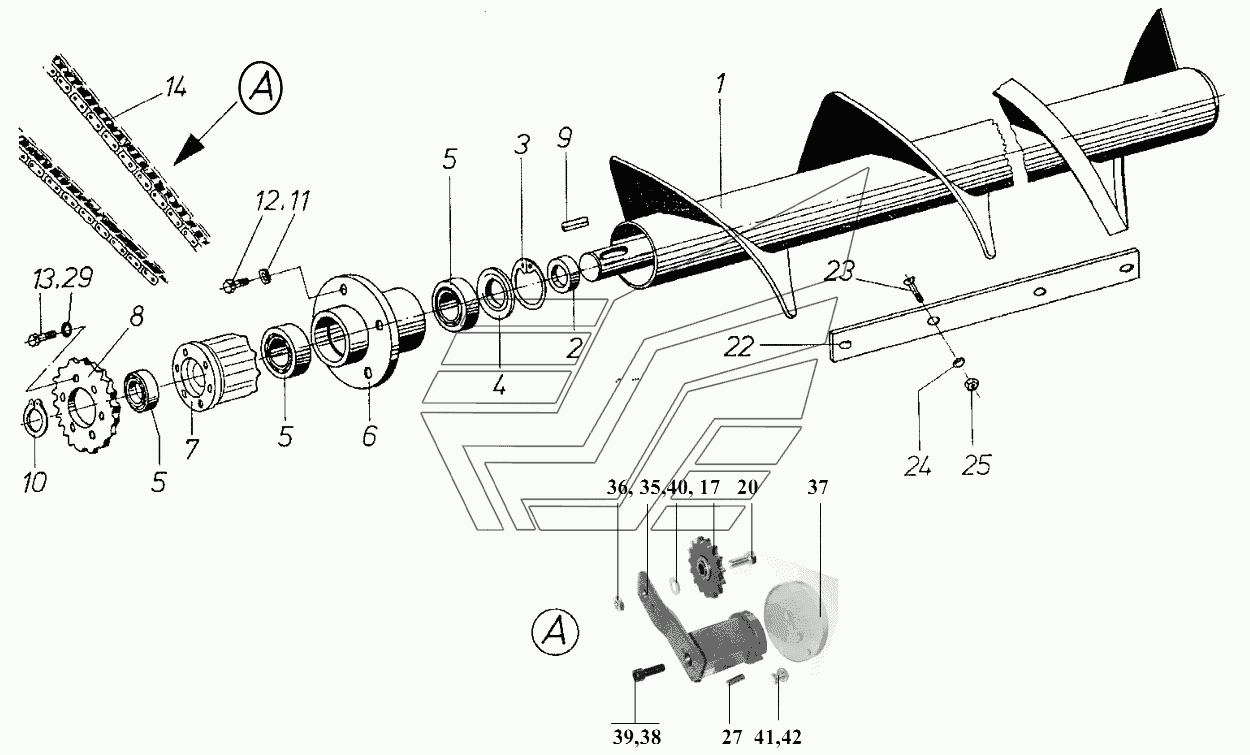

Поперечный транспортирующий шнек SF-10-2. Каталог 2005г.

Ботвосрезатель К6 - ширина междурядий 50 см SF-10-2 Ботвошвырятель SF-10-2

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

17

20

22

23

24

25

27

29

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шнек, в сборе

Заводской номер: S7-120-012-001 Количество на модель:

S7-120-012-001

1

Номер детали на чертеже:

1

Шнек, в сборе

Заводской номер: S7-140-012-001 Количество на модель:

S7-140-012-001

2

Номер детали на чертеже:

2

Распорная труба

Заводской номер: 10-800-012-000-007 Количество на модель:

10-800-012-000-007

3

Номер детали на чертеже:

3

Стопорное кольцо 62х2

Заводской номер: 962 Количество на модель:

962

4

Номер детали на чертеже:

4

Уплотни тельная пластина Z 007

Заводской номер: 4909 Количество на модель:

4909

5

Номер детали на чертеже:

5

Радиальный шарикоподшипник

Заводской номер: 14371 Количество на модель:

14371

934571

EMEK

2025119-1725 14351/ EM932511725

Код: 934571

Артикул: 2025119-1725, 14351/ EM932511725

Производитель: EMEK

127100

STELLOX

85-22011-SX 81.92201.0107

Код: 127100

Артикул: 85-22011-SX, 81.92201.0107

Производитель: STELLOX

6

Номер детали на чертеже:

6

Фланец подшипника

Заводской номер: 10-800-012-005 Количество на модель:

10-800-012-005

7

Номер детали на чертеже:

7

Муфта

Заводской номер: 10-800-012-003 Количество на модель:

10-800-012-003

8

Номер детали на чертеже:

8

Звёздочка

Заводской номер: S7-120-012-000-011 Количество на модель:

S7-120-012-000-011

9

Номер детали на чертеже:

9

Призматическая шпонка A10x8x40

Заводской номер: 4963 Количество на модель:

4963

10

Номер детали на чертеже:

10

Стопорное кольцо 35х1,5

Заводской номер: 950 Количество на модель:

950

11

Номер детали на чертеже:

11

Шайба А10,5

Заводской номер: 780 Количество на модель:

780

12

Номер детали на чертеже:

12

Шестигранный винт М10х20

Заводской номер: 470 Количество на модель:

470

13

Номер детали на чертеже:

13

Шестигранный винт

Заводской номер: 37777 Количество на модель:

37777

14

Номер детали на чертеже:

14

Втулочно-роликовая цепь,

Заводской номер: 10-600-007-000-014 Количество на модель:

10-600-007-000-014

17

Номер детали на чертеже:

17

Натяжная звёздочка

Заводской номер: Х6-020-007-001 Количество на модель:

Х6-020-007-001

20

Номер детали на чертеже:

20

Шестигранный винт М16х40

Заводской номер: 6684 Количество на модель:

6684

22

Номер детали на чертеже:

22

Плинтус

Заводской номер: 12-840-012-000-001 Количество на модель:

12-840-012-000-001

23

Номер детали на чертеже:

23

Винт с потайной головкой М8x25

Заводской номер: 570 Количество на модель:

570

24

Номер детали на чертеже:

24

Шайба А8,4

Заводской номер: 779 Количество на модель:

779

25

Номер детали на чертеже:

25

Шестигранная гайка М8

Заводской номер: 666 Количество на модель:

666

27

Номер детали на чертеже:

27

Трубчатый разрезной штифт 10х30

Заводской номер: 853 Количество на модель:

853

29

Номер детали на чертеже:

29

Упругая зажимная шайба 8

Заводской номер: 806 Количество на модель:

806

35

Номер детали на чертеже:

35

Упругий зажимной элемент

Заводской номер: S9-129-007-032-001 Количество на модель:

S9-129-007-032-001

36

Номер детали на чертеже:

36

Шестигранная гайка М16

Заводской номер: 677 Количество на модель:

677

37

Номер детали на чертеже:

37

Шайба

Заводской номер: S9-129-007-000-004 Количество на модель:

S9-129-007-000-004

38

Номер детали на чертеже:

38

Шайба SKZ 12

Заводской номер: 28826 Количество на модель:

28826

39

Номер детали на чертеже:

39

Цилиндрический винт М12х35

Заводской номер: 43033 Количество на модель:

43033

40

Номер детали на чертеже:

40

Шайба А17

Заводской номер: 783 Количество на модель:

783

41

Номер детали на чертеже:

41

Блокирующая шайба SKM10

Заводской номер: 26606 Количество на модель:

26606

42

Номер детали на чертеже:

42

Шестигранный винт М10х16

Заводской номер: 469 Количество на модель:

469
