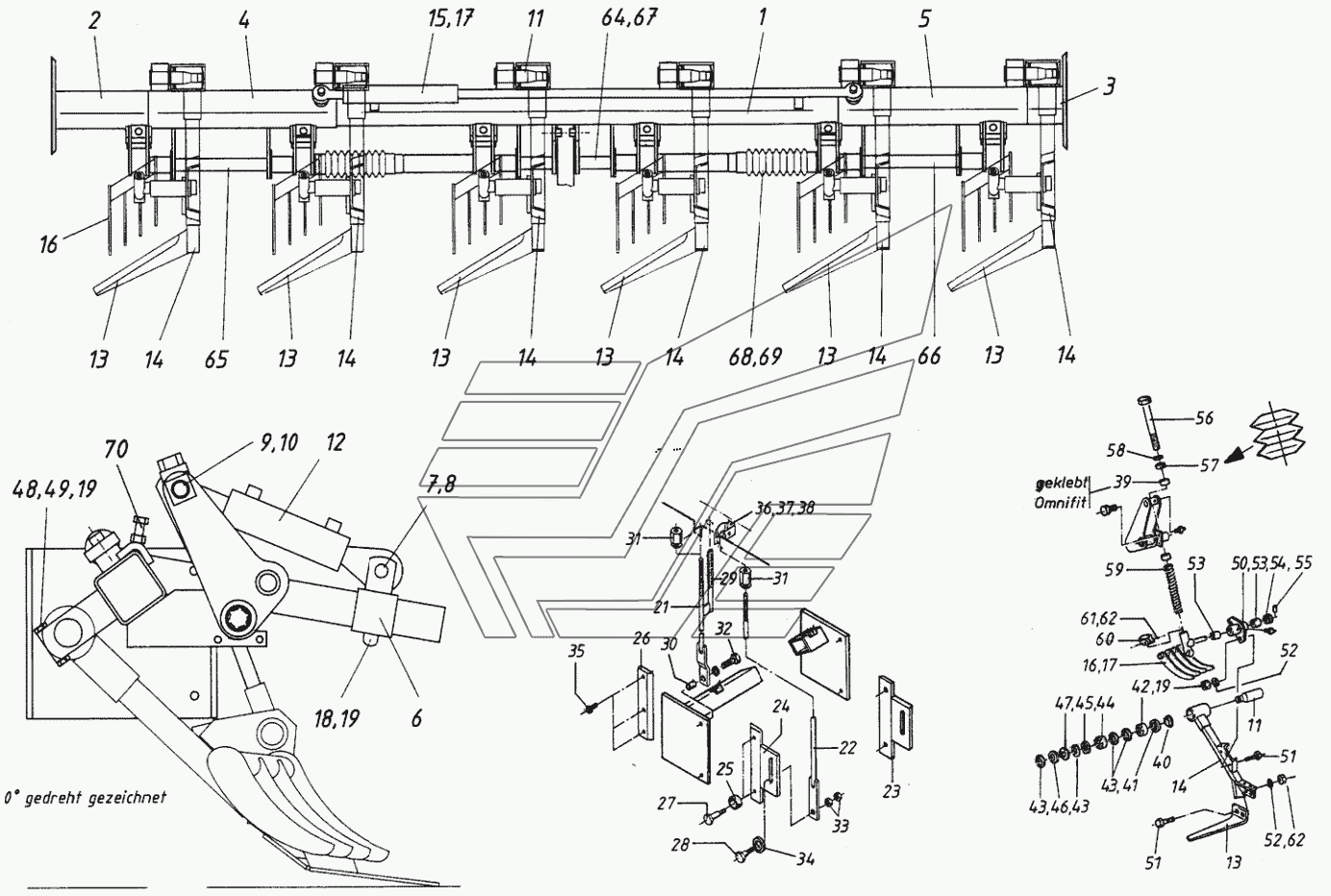

Ботвосрезатель К6 - ширина междурядий 50 см SF-10-2. Каталог 2005г.

Ботвосрезатель, ширина междурядий 45 см SF-10-2 Поперечный транспортирующий шнек SF-10-2

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Подвижная рама

Заводской номер: S5-241-008-017 Количество на модель:

В закладки

S5-241-008-017

1

Номер детали на чертеже:

1

Подвижная рама

Заводской номер: V0-240-008-017 Количество на модель:

В закладки

V0-240-008-017

2

Номер детали на чертеже:

2

Наконечник, слева

Заводской номер: S1-241-008-018 Количество на модель:

В закладки

S1-241-008-018

2

Номер детали на чертеже:

2

Наконечник, слева

Заводской номер: V0-240-008-018 Количество на модель:

В закладки

V0-240-008-018

3

Номер детали на чертеже:

3

Наконечник, справа

Заводской номер: S1-241-008-019 Количество на модель:

В закладки

S1-241-008-019

3

Номер детали на чертеже:

3

Наконечник, справа

Заводской номер: V0-240-008-019 Количество на модель:

В закладки

V0-240-008-019

4

Номер детали на чертеже:

4

Передвижной элемент, слева

Заводской номер: S1-241-008-023 Количество на модель:

В закладки

S1-241-008-023

5

Номер детали на чертеже:

5

Передвижной элемент, справа

Заводской номер: S1-241-008-022 Количество на модель:

В закладки

S1-241-008-022

5

Номер детали на чертеже:

5

Передвижной элемент, справа

Заводской номер: V0-240-008-022 Количество на модель:

В закладки

V0-240-008-022

6

Номер детали на чертеже:

6

Установочный деталь

Заводской номер: S1-161-018-004 Количество на модель:

В закладки

S1-161-018-004

7

Номер детали на чертеже:

7

Палец

Заводской номер: Х1-003-006-002 Количество на модель:

В закладки

Х1-003-006-002

8

Номер детали на чертеже:

8

Трубчатый разрезной штифт 5х36

Заводской номер: 836 Количество на модель:

В закладки

836

9

Номер детали на чертеже:

9

Направляющая

Заводской номер: 12-800-008-023-001 Количество на модель:

В закладки

12-800-008-023-001

10

Номер детали на чертеже:

10

Зажимная втулка

Заводской номер: Y2-004-000-006 Количество на модель:

В закладки

Y2-004-000-006

11

Номер детали на чертеже:

11

Ось

Заводской номер: S0-240-008-000-003 Количество на модель:

В закладки

S0-240-008-000-003

11

Номер детали на чертеже:

11

Ось

Заводской номер: V0-240-008-000-003 Количество на модель:

В закладки

V0-240-008-000-003

11

Номер детали на чертеже:

11

Труба распорная

Заводской номер: V0-240-008-000-005 Количество на модель:

В закладки

V0-240-008-000-005

12

Номер детали на чертеже:

12

Гидравлический цилиндр

Заводской номер: 22-842-008-055 Количество на модель:

В закладки

22-842-008-055

13

Номер детали на чертеже:

13

Нож-ботвосрезатель, справа

Заводской номер: А2-201-008-000-001 Количество на модель:

В закладки

А2-201-008-000-001

13

Номер детали на чертеже:

13

Нож-ботвосрезатель, слева

Заводской номер: А2-201-008-000-002 Количество на модель:

В закладки

А2-201-008-000-002

14

Номер детали на чертеже:

14

Ножевой консоль

Заводской номер: S0-240-008-002 Количество на модель:

В закладки

S0-240-008-002

14

Номер детали на чертеже:

14

Ножевой консоль

Заводской номер: 13-842-008-002 Количество на модель:

В закладки

13-842-008-002

14

Номер детали на чертеже:

14

Ножевой консоль

Заводской номер: 13-842-008-001 Количество на модель:

В закладки

13-842-008-001

15

Номер детали на чертеже:

15

Гидравл.цилиндр

Заводской номер: S1-281-003-007 Количество на модель:

В закладки

S1-281-003-007

16

Номер детали на чертеже:

16

Копирный щуп

Заводской номер: 21-805-008-013 Количество на модель:

В закладки

21-805-008-013

16

Номер детали на чертеже:

16

Копирный щуп

Заводской номер: 21-805-008-012 Количество на модель:

В закладки

21-805-008-012

17

Номер детали на чертеже:

17

Трубчатый разрезной штифт 6х36

Заводской номер: 865 Количество на модель:

В закладки

865

18

Номер детали на чертеже:

18

Шестигранный винт М10х40

Заводской номер: 2662 Количество на модель:

В закладки

2662

19

Номер детали на чертеже:

19

Шестигранная гайка М10

Заводской номер: 683 Количество на модель:

В закладки

683

21

Номер детали на чертеже:

21

Стержень с резьбой

Заводской номер: S1-240-008-100 Количество на модель:

В закладки

S1-240-008-100

22

Номер детали на чертеже:

22

Стержень с резьбой

Заводской номер: 10-800-015-010 Количество на модель:

В закладки

10-800-015-010

23

Номер детали на чертеже:

23

Установочная плита, справа

Заводской номер: 10-640-008-002 Количество на модель:

В закладки

10-640-008-002

24

Номер детали на чертеже:

24

Установочная плита

Заводской номер: 10-640-008-003 Количество на модель:

В закладки

10-640-008-003

25

Номер детали на чертеже:

25

Промежуточная деталь

Заводской номер: 18-727-015-000-001 Количество на модель:

В закладки

18-727-015-000-001

26

Номер детали на чертеже:

26

Клинообразная деталь 1

Заводской номер: 10-800-015-001-002 Количество на модель:

В закладки

10-800-015-001-002

27

Номер детали на чертеже:

27

Винт

Заводской номер: 10-800-015-001-006 Количество на модель:

В закладки

10-800-015-001-006

28

Номер детали на чертеже:

28

Винт

Заводской номер: 10-800-015-001-007 Количество на модель:

В закладки

10-800-015-001-007

29

Номер детали на чертеже:

29

Стальная шкала

Заводской номер: 10-800-015-001-012 Количество на модель:

В закладки

10-800-015-001-012

30

Номер детали на чертеже:

30

Распорная втулка

Заводской номер: 15-800-015-001-015 Количество на модель:

В закладки

15-800-015-001-015

31

Номер детали на чертеже:

31

Регулировочная гайка

Заводской номер: 10-800-015-001-005 Количество на модель:

В закладки

10-800-015-001-005

32

Номер детали на чертеже:

32

Шестигранный винт М12х35

Заводской номер: 480 Количество на модель:

В закладки

480

33

Номер детали на чертеже:

33

Шестигранная гайка М12

Заводской номер: 684 Количество на модель:

В закладки

684

34

Номер детали на чертеже:

34

Шайба В17

Заводской номер: 2752 Количество на модель:

В закладки

2752

35

Номер детали на чертеже:

35

винт с потайной головкой М10х20

Заводской номер: 2646 Количество на модель:

В закладки

2646

36

Номер детали на чертеже:

36

Пружинной хомутик

Заводской номер: Y1-113-000-056 Количество на модель:

В закладки

Y1-113-000-056

37

Номер детали на чертеже:

37

Упругая зажимная шайба 8

Заводской номер: 806 Количество на модель:

В закладки

806

38

Номер детали на чертеже:

38

Шестигранный винт М8х12

Заводской номер: 461 Количество на модель:

В закладки

461

40

Номер детали на чертеже:

40

Шайба концевая

Заводской номер: 12-842-008-000-004 Количество на модель:

В закладки

12-842-008-000-004

41

Номер детали на чертеже:

41

Кольцо подложка с манжетным уплотнителем FEY 62357

Заводской номер: 25338 Количество на модель:

В закладки

25338

42

Номер детали на чертеже:

42

Конически роликоподшипник 32007 X

Заводской номер: 25329 Количество на модель:

В закладки

25329

43

Номер детали на чертеже:

43

Стопорное кольцо 62х2

Заводской номер: 962 Количество на модель:

В закладки

962

44

Номер детали на чертеже:

44

Конически роликоподшипник 30305 А

Заводской номер: 25331 Количество на модель:

В закладки

25331

45

Номер детали на чертеже:

45

Самотормозящаяся шлиц. гайка М25х1,5

Заводской номер: 27158 Количество на модель:

В закладки

27158

46

Номер детали на чертеже:

46

Распорное кольцо Нилос J 62

Заводской номер: 990 Количество на модель:

В закладки

990

47

Номер детали на чертеже:

47

Замочное щайба

Заводской номер: 12-842-008-006 Количество на модель:

В закладки

12-842-008-006

48

Номер детали на чертеже:

48

Шестигранный винт М10х60

Заводской номер: 380 Количество на модель:

В закладки

380

49

Номер детали на чертеже:

49

Блокирующая шайба SKM10

Заводской номер: 26606 Количество на модель:

В закладки

26606

50

Номер детали на чертеже:

50

Труба-держатель

Заводской номер: 18-805-008-014 Количество на модель:

В закладки

18-805-008-014

51

Номер детали на чертеже:

51

Шестигранный винт М10х30

Заводской номер: 472 Количество на модель:

В закладки

472

52

Номер детали на чертеже:

52

Упругая зажимная шайба 10

Заводской номер: 807 Количество на модель:

В закладки

807

53

Номер детали на чертеже:

53

Втулка

Заводской номер: 10-750-008-000-005 Количество на модель:

В закладки

10-750-008-000-005

54

Номер детали на чертеже:

54

Установочное кольцо

Заводской номер: 15-805-008-000-013 Количество на модель:

В закладки

15-805-008-000-013

55

Номер детали на чертеже:

55

Трубчатый разрезной штифт 5х40

Заводской номер: 837 Количество на модель:

В закладки

837

56

Номер детали на чертеже:

56

Стержень

Заводской номер: S0-240-008-001 Количество на модель:

В закладки

S0-240-008-001

57

Номер детали на чертеже:

57

тарельчатая пружина 40x20,4x1,5x2,65

Заводской номер: 38999 Количество на модель:

В закладки

38999

58

Номер детали на чертеже:

58

Шайба А21

Заводской номер: 3742 Количество на модель:

В закладки

3742

59

Номер детали на чертеже:

59

Пружина сжатия

Заводской номер: 15-805-008-000-008 Количество на модель:

В закладки

15-805-008-000-008

60

Номер детали на чертеже:

60

Зажимная скоба

Заводской номер: S7-240-008-000-003 Количество на модель:

В закладки

S7-240-008-000-003

61

Номер детали на чертеже:

61

Шестигранный винт М10х45

Заводской номер: 475 Количество на модель:

В закладки

475

64

Номер детали на чертеже:

64

Держатель ботвосрезателя, в середине

Заводской номер: S0-240-008-030 Количество на модель:

В закладки

S0-240-008-030

65

Номер детали на чертеже:

65

Держатель ботвосрезателя, слева

Заводской номер: S0-240-008-040 Количество на модель:

В закладки

S0-240-008-040

66

Номер детали на чертеже:

66

Держатель ботвосрезателя, справа

Заводской номер: S0-240-008-043 Количество на модель:

В закладки

S0-240-008-043

67

Номер детали на чертеже:

67

Шестигранный винт М8х16

Заводской номер: 462 Количество на модель:

В закладки

462

68

Номер детали на чертеже:

68

Резиновая гармошка

Заводской номер: S1-240-008-000-001 Количество на модель:

В закладки

S1-240-008-000-001

69

Номер детали на чертеже:

69

Скоба с червячной резьбой

Заводской номер: Y1-105-001-003 Количество на модель:

В закладки

Y1-105-001-003

70

Номер детали на чертеже:

70

Переход

Заводской номер: S2-240-008-000-002 Количество на модель:

В закладки

S2-240-008-000-002

Ботвосрезатель, ширина междурядий 45 см SF-10-2 Поперечный транспортирующий шнек SF-10-2

Вернуться в раздел каталога
