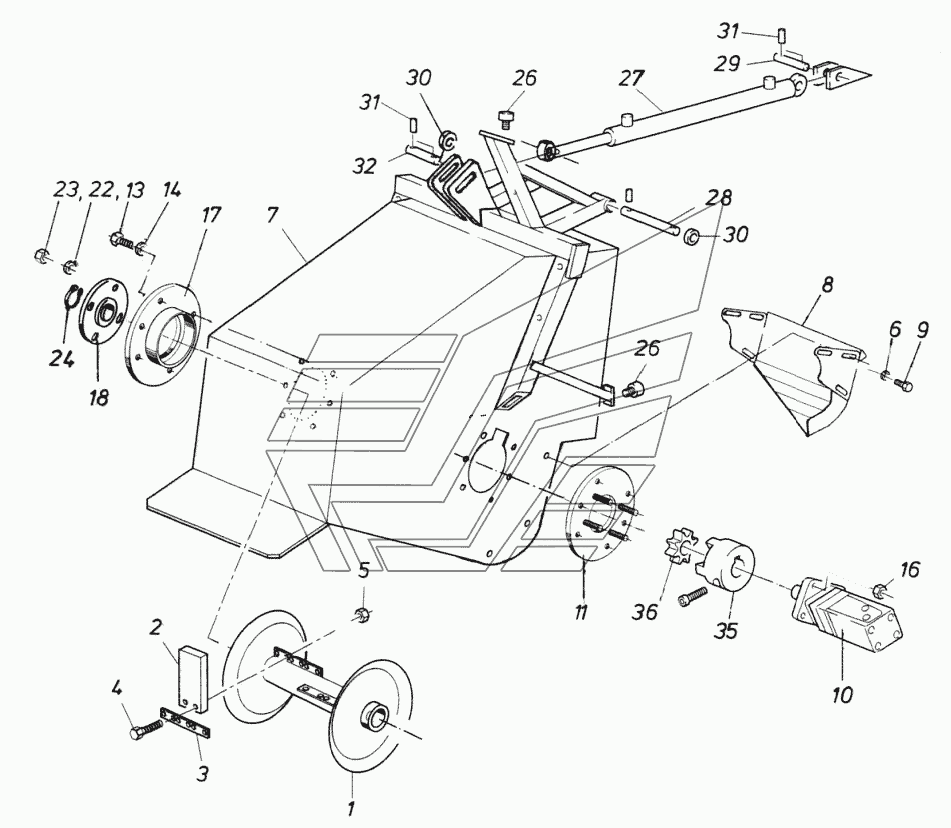

Ботвошвырятель SF-10-2. Каталог 2005г.

Поперечный транспортирующий шнек SF-10-2 Автоматика управления SF-10-2

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Разбрасывающий механизм СБ.

Заводской номер: SA-130-030-002 Количество на модель:

В закладки

SA-130-030-002

Номер детали на чертеже:

Цилиндрический винт М10х40

Заводской номер: 19183 Количество на модель:

В закладки

19183

1

Номер детали на чертеже:

1

Разбрасывающий механизм

Заводской номер: SA-130-030-001 Количество на модель:

В закладки

SA-130-030-001

2

Номер детали на чертеже:

2

Било

Заводской номер: S5-125-030-000-001 Количество на модель:

В закладки

S5-125-030-000-001

3

Номер детали на чертеже:

3

Полосовая сталь

Заводской номер: S5-125-030-000-002 Количество на модель:

В закладки

S5-125-030-000-002

4

Номер детали на чертеже:

4

Шестигранный винт М10х50

Заводской номер: 429 Количество на модель:

В закладки

429

5

Номер детали на чертеже:

5

Шестигранная гайка М10

Заводской номер: 683 Количество на модель:

В закладки

683

6

Номер детали на чертеже:

6

Блокирующая шайба SKM10

Заводской номер: 26606 Количество на модель:

В закладки

26606

7

Номер детали на чертеже:

7

Откидная рама

Заводской номер: SA-130-030-010 Количество на модель:

В закладки

SA-130-030-010

7

Номер детали на чертеже:

7

Откидная рама

Заводской номер: V0-120-030-010 Количество на модель:

В закладки

V0-120-030-010

8

Номер детали на чертеже:

8

Откидная крышка

Заводской номер: SA-130-030-003 Количество на модель:

В закладки

SA-130-030-003

9

Номер детали на чертеже:

9

Шестигранный винт М10х20

Заводской номер: 470 Количество на модель:

В закладки

470

10

Номер детали на чертеже:

10

Гидродвигатель OMS100

Заводской номер: S4-124-003-006 Количество на модель:

В закладки

S4-124-003-006

10

Номер детали на чертеже:

10

Гидравлический шланг для утечки масла

Заводской номер: 43999 Количество на модель:

В закладки

43999

10

Номер детали на чертеже:

10

Гидравлический шланг

Заводской номер: 44000 Количество на модель:

В закладки

44000

11

Номер детали на чертеже:

11

Фланецдлягидродвигателя

Заводской номер: SA-130-030-023 Количество на модель:

В закладки

SA-130-030-023

13

Номер детали на чертеже:

13

Шестигранный винт М8х25

Заводской номер: 464 Количество на модель:

В закладки

464

14

Номер детали на чертеже:

14

Упругая зажимная шайба 8

Заводской номер: 806 Количество на модель:

В закладки

806

16

Номер детали на чертеже:

16

Шестигранная гайка М12

Заводской номер: 684 Количество на модель:

В закладки

684

17

Номер детали на чертеже:

17

Фланец подшипника

Заводской номер: SA-130-030-022 Количество на модель:

В закладки

SA-130-030-022

18

Номер детали на чертеже:

18

Фланцевый подшипник ТМЕ 35

Заводской номер: 4070 Количество на модель:

В закладки

4070

19

Номер детали на чертеже:

19

Пресс-маслёнка с конич. головкой Н18x1S

Заводской номер: 754 Количество на модель:

В закладки

754

22

Номер детали на чертеже:

22

Упругая зажимная шайба 10

Заводской номер: 807 Количество на модель:

В закладки

807

24

Номер детали на чертеже:

24

Стопорное кольцо 30х1,5

Заводской номер: 8762 Количество на модель:

В закладки

8762

26

Номер детали на чертеже:

26

Буферный амортизатор

Заводской номер: 10-800-030-000-001 Количество на модель:

В закладки

10-800-030-000-001

27

Номер детали на чертеже:

27

Гидравлический цилиндр

Заводской номер: S4-120-030-025 Количество на модель:

В закладки

S4-120-030-025

28

Номер детали на чертеже:

28

Вал

Заводской номер: S1-621-030-000-001 Количество на модель:

В закладки

S1-621-030-000-001

29

Номер детали на чертеже:

29

Палец

Заводской номер: S1-621-030-000-005 Количество на модель:

В закладки

S1-621-030-000-005

30

Номер детали на чертеже:

30

Шайба А21

Заводской номер: 3742 Количество на модель:

В закладки

3742

31

Номер детали на чертеже:

31

Трубчатый разрезной штифт 6x30

Заводской номер: 2715 Количество на модель:

В закладки

2715

32

Номер детали на чертеже:

32

Палец

Заводской номер: S5-125-030-000-006 Количество на модель:

В закладки

S5-125-030-000-006

35

Номер детали на чертеже:

35

Полумуфта

Заводской номер: S1-761-007-010 Количество на модель:

В закладки

S1-761-007-010

36

Номер детали на чертеже:

36

Зубчатый венец

Заводской номер: 11-840-060-000-002 Количество на модель:

В закладки

11-840-060-000-002
