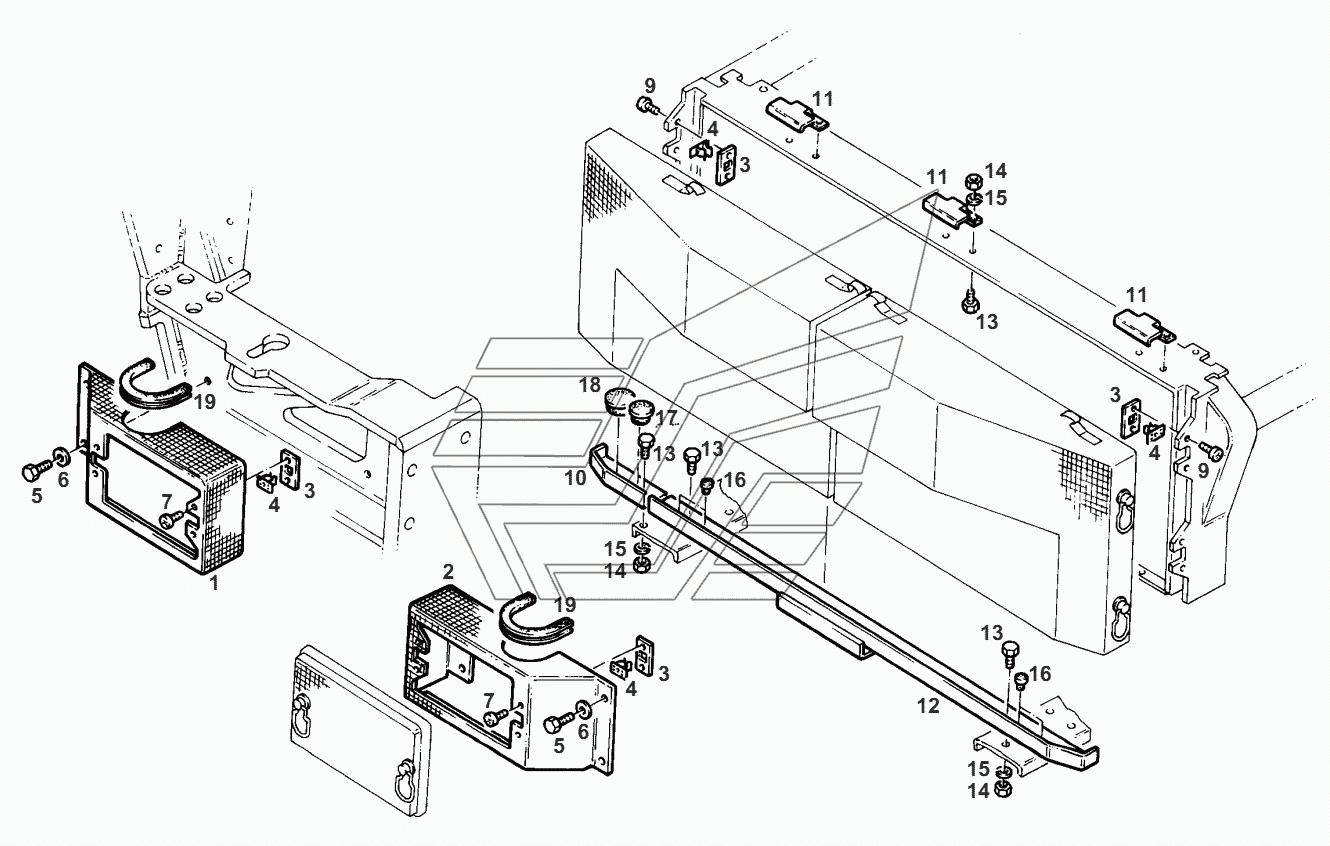

BODY-PANELLING Fendt-524 (Xylon) часть2. Каталог 2012г.

BODY Fendt-524 (Xylon) часть2 BODY-PANELLING Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GRILLE

Заводской номер: 524500131010 Количество на модель: 1
524500131010
1
2

Номер детали на чертеже:

2

GRILLE

Заводской номер: 524500131020 Количество на модель: 1
524500131020
1
3

Номер детали на чертеже:

3

SHEET METAL

Заводской номер: 524500130030 Количество на модель: 8
524500130030
8
4

Номер детали на чертеже:

4

HOLDING CAM

Заводской номер: 178500020611 Количество на модель: 8
178500020611
8
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: Х487520341000 Количество на модель: 8
Х487520341000
8
6

Номер детали на чертеже:

6

DISC

Заводской номер: Х450005108000 Количество на модель: 8
Х450005108000
8
7

Номер детали на чертеже:

7

SELF-TAPPING SCREW

Заводской номер: Х493808505000 Количество на модель: 8
Х493808505000
8
9

Номер детали на чертеже:

9

SELF-TAPPING SCREW

Заводской номер: Х493808705000 Количество на модель: 8
Х493808705000
8
10

Номер детали на чертеже:

10

SPACER SHEET

Заводской номер: 524500131041 Количество на модель: 1
524500131041
1
11

Номер детали на чертеже:

11

RETAINING SHEET ME.

Заводской номер: 524500131030 Количество на модель: 3
524500131030
3
12

Номер детали на чертеже:

12

SPACER SHEET

Заводской номер: Н524500131010 Количество на модель: 1
Н524500131010
1
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: Х487520041000 Количество на модель: 9
Х487520041000
9
14

Номер детали на чертеже:

14

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 9
Х428202239000
9
15

Номер детали на чертеже:

15

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 9
Х520803001000
9
16

Номер детали на чертеже:

16

LOCKING PLUG

Заводской номер: Х499501695000 Количество на модель: 4
Х499501695000
4
17

Номер детали на чертеже:

17

LOCKING PLUG

Заводской номер: Х499504195000 Количество на модель: 1
Х499504195000
1
18

Номер детали на чертеже:

18

LOCKING PLUG

Заводской номер: Х499504295000 Количество на модель: 2
Х499504295000
2
19

Номер детали на чертеже:

19

SEALING RIBBON

Заводской номер: Х903005246995 Количество на модель: 1
Х903005246995
1
