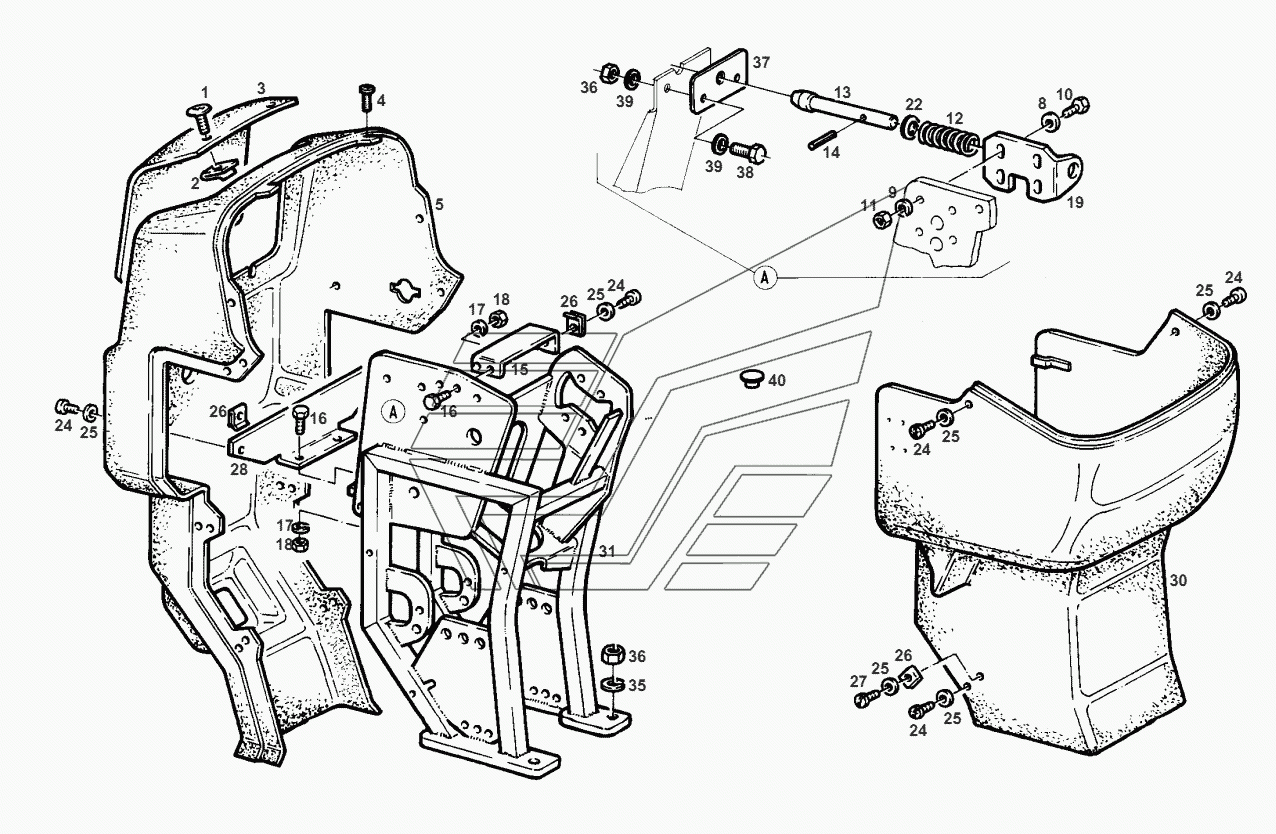

BODY Fendt-524 (Xylon) часть2. Каталог 2012г.

CONTROL LEVER Fendt-524 (Xylon) часть2 BODY-PANELLING Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PLASTIC SCREW

Заводской номер: 816810080053 Количество на модель: 2
816810080053
2
2

Номер детали на чертеже:

2

SHEET METAL NUT

Заводской номер: Х435706000000 Количество на модель: 6
Х435706000000
6
3

Номер детали на чертеже:

3

COVER

Заводской номер: 818500010041 Количество на модель: 1
818500010041
1
4

Номер детали на чертеже:

4

SELF-TAPPING SCREW

Заводской номер: Х493812005000 Количество на модель: 2
Х493812005000
2
5

Номер детали на чертеже:

5

PANELLING

Заводской номер: G818500010010 Количество на модель: 1
G818500010010
1
8

Номер детали на чертеже:

8

DISC

Заводской номер: Х450006308000 Количество на модель: 8
Х450006308000
8
9

Номер детали на чертеже:

9

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 8
Х520803901000
8
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: Х487527841000 Количество на модель: 4
Х487527841000
4
11

Номер детали на чертеже:

11

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 8
Х428202439000
8
12

Номер детали на чертеже:

12

PRESSURE SPRING

Заводской номер: 524500010020 Количество на модель: 1
524500010020
1
13

Номер детали на чертеже:

13

CONE BOLT

Заводской номер: 818500010070 Количество на модель: 1
818500010070
1
14

Номер детали на чертеже:

14

SP-PIN

Заводской номер: Х500625146000 Количество на модель: 1
Х500625146000
1
15

Номер детали на чертеже:

15

U-PROFILE

Заводской номер: 818500010100 Количество на модель: 1
818500010100
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: Х487520041000 Количество на модель: 4
Х487520041000
4
17

Номер детали на чертеже:

17

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 4
Х520803001000
4
18

Номер детали на чертеже:

18

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 4
Х428202239000
4
19

Номер детали на чертеже:

19

STRAP

Заводской номер: 818500010060 Количество на модель: 1
818500010060
1
22

Номер детали на чертеже:

22

DISC

Заводской номер: Х450910208000 Количество на модель: 1
Х450910208000
1
24

Номер детали на чертеже:

24

SELF-TAPPING SCREW

Заводской номер: Х493808675000 Количество на модель: 8
Х493808675000
8
25

Номер детали на чертеже:

25

DISC

Заводской номер: Х450003308000 Количество на модель: 14
Х450003308000
14
26

Номер детали на чертеже:

26

SHEET METAL NUT

Заводской номер: Х435721901000 Количество на модель: 10
Х435721901000
10
27

Номер детали на чертеже:

27

SELF-TAPPING SCREW

Заводской номер: Х493808705000 Количество на модель: 6
Х493808705000
6
28

Номер детали на чертеже:

28

ANGLE

Заводской номер: 818500010270 Количество на модель: 1
818500010270
1
30

Номер детали на чертеже:

30

PANELLING

Заводской номер: Н818500010060 Количество на модель: 1
Н818500010060
1
31

Номер детали на чертеже:

31

STEERING TOWER

Заводской номер: Н818500010012 Количество на модель: 1
Н818500010012
1
35

Номер детали на чертеже:

35

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 16
Х520804401000
16
36

Номер детали на чертеже:

36

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 6
Х428202839000
6
37

Номер детали на чертеже:

37

PLATE

Заводской номер: 524500010010 Количество на модель: 1
524500010010
1
38

Номер детали на чертеже:

38

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 2
Х487531341000
2
39

Номер детали на чертеже:

39

DISC

Заводской номер: Х450007508000 Количество на модель: 4
Х450007508000
4
40

Номер детали на чертеже:

40

LOCKING PLUG

Заводской номер: Х499500795000 Количество на модель: 5
Х499500795000
5
