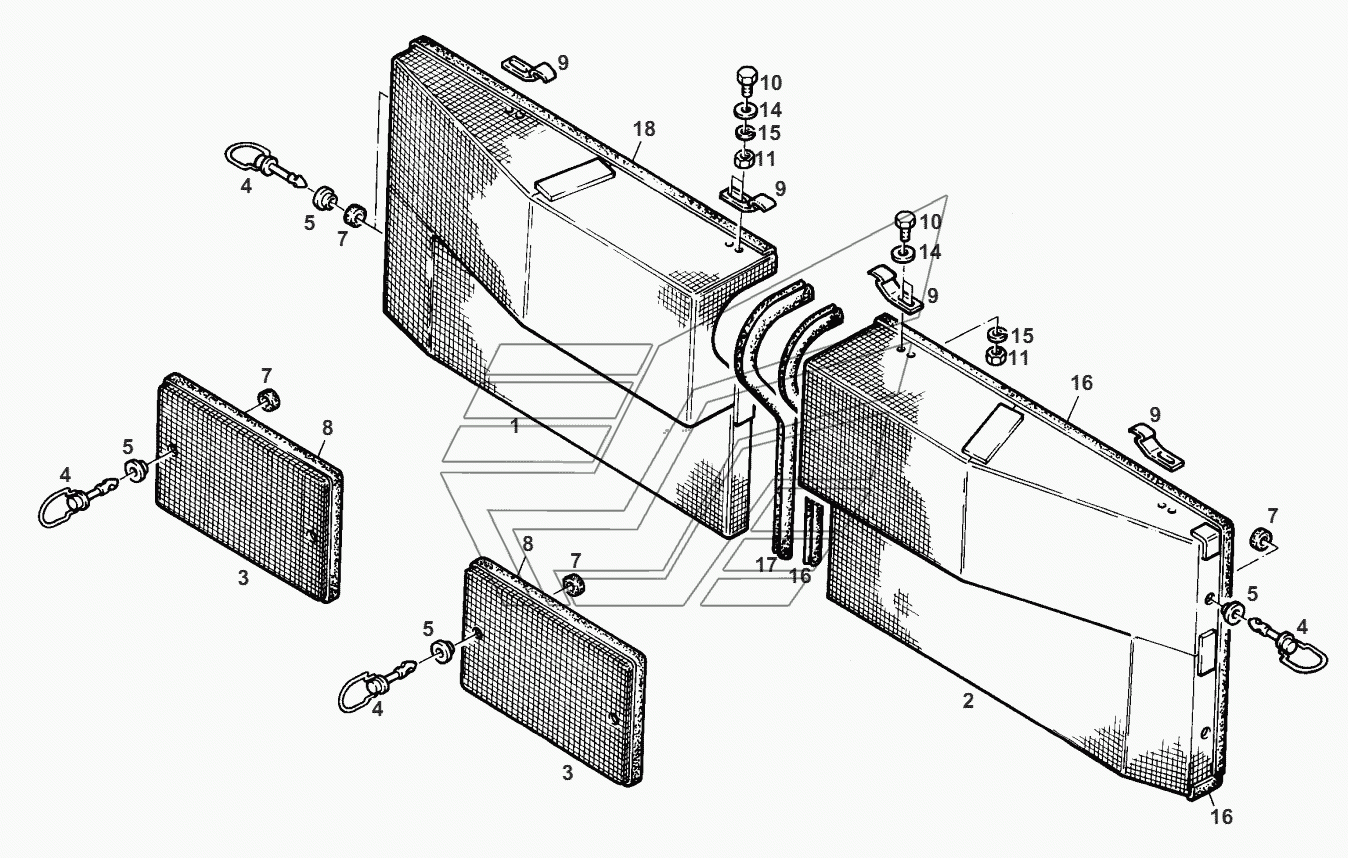

BODY-PANELLING Fendt-524 (Xylon) часть2. Каталог 2012г.

BODY-PANELLING Fendt-524 (Xylon) часть2 DRIVER SEAT Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GRILLE

Заводской номер: Н524500131200 Количество на модель: 1
Н524500131200
1
2

Номер детали на чертеже:

2

GRILLE

Заводской номер: Н524500131300 Количество на модель: 1
Н524500131300
1
3

Номер детали на чертеже:

3

GRILLE

Заводской номер: 524500130100 Количество на модель: 2
524500130100
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: G178500020060 Количество на модель: 8
G178500020060
8
5

Номер детали на чертеже:

5

SUPPORT DISC

Заводской номер: 178500020630 Количество на модель: 8
178500020630
8
7

Номер детали на чертеже:

7

DISC

Заводской номер: 205500020120 Количество на модель: 8
205500020120
8
8

Номер детали на чертеже:

8

OUTER PROTECTION

Заводской номер: X304285000720 Количество на модель: 2
X304285000720
2
9

Номер детали на чертеже:

9

LEAF SPRING

Заводской номер: 816810050230 Количество на модель: 4
816810050230
4
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: X487520341000 Количество на модель: 8
X487520341000
8
11

Номер детали на чертеже:

11

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 8
X428202239000
8
14

Номер детали на чертеже:

14

DISC

Заводской номер: X450005108000 Количество на модель: 8
X450005108000
8
15

Номер детали на чертеже:

15

SPRING WASHER

Заводской номер: X521403047000 Количество на модель: 8
X521403047000
8
16

Номер детали на чертеже:

16

OUTER PROTECTION

Заводской номер: X304285000950 Количество на модель: 1
X304285000950
1
17

Номер детали на чертеже:

17

OUTER PROTECTION

Заводской номер: X304515000900 Количество на модель: 1
X304515000900
1
