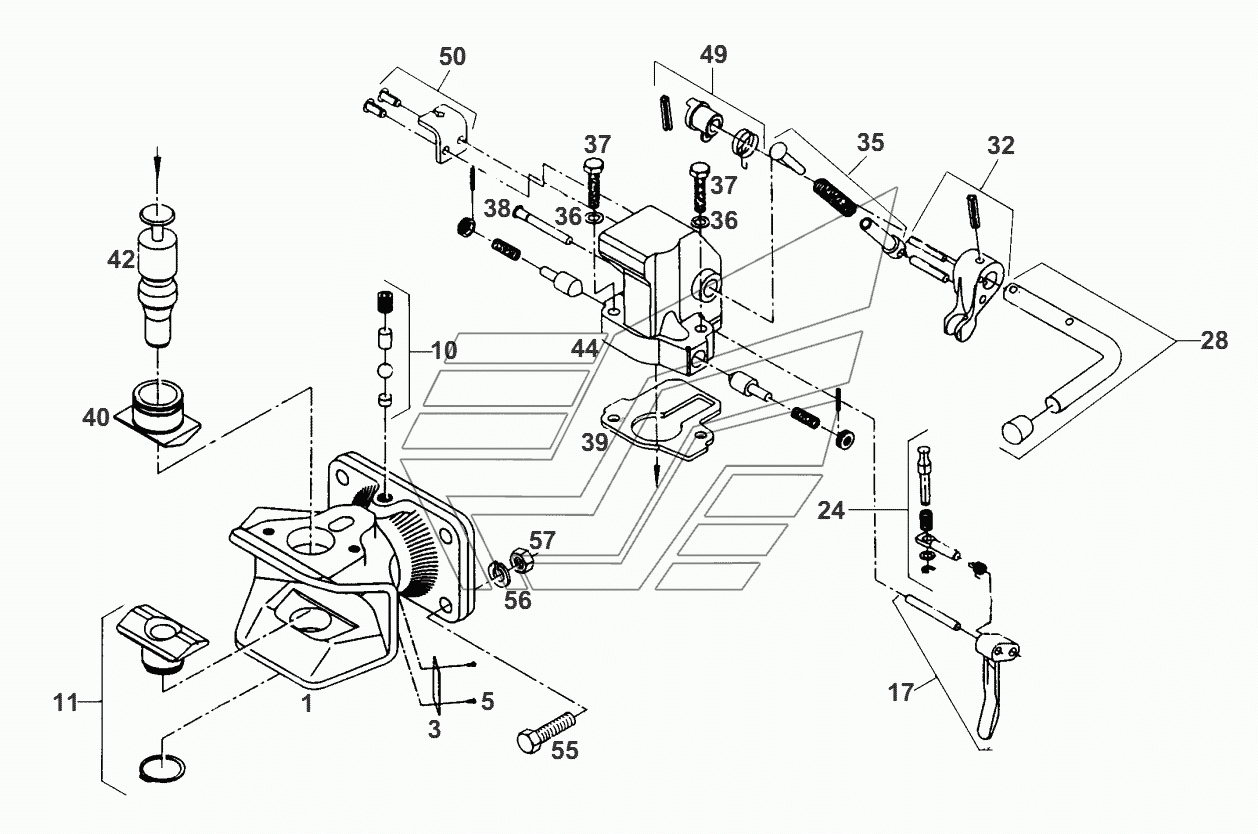

TRAILER HITCH Fendt-524 (Xylon) часть2. Каталог 2012г.

TRAILER HITCH Fendt-524 (Xylon) часть2 TRAILER HITCH Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRAILER HITCH

Заводской номер: G312500072020 Количество на модель: 1
G312500072020
1
3

Номер детали на чертеже:

3

TYPE PLATE

Заводской номер: F312500072100 Количество на модель: 1
F312500072100
1
5

Номер детали на чертеже:

5

NOTCHED PIN

Заводской номер: Х419432987000 Количество на модель: 2
Х419432987000
2
10

Номер детали на чертеже:

10

FURN LOCK

Заводской номер: F312500072010 Количество на модель: 1
F312500072010
1
11

Номер детали на чертеже:

11

SLEEVE

Заводской номер: F312500072150 Количество на модель: 1
F312500072150
1
17

Номер детали на чертеже:

17

RELEASE LEVER

Заводской номер: F312500072110 Количество на модель: 1
F312500072110
1
24

Номер детали на чертеже:

24

TAPPET

Заводской номер: F312500072120 Количество на модель: 1
F312500072120
1
28

Номер детали на чертеже:

28

HAND LEVER

Заводской номер: F312500072130 Количество на модель: 1
F312500072130
1
32

Номер детали на чертеже:

32

LIFTING FORK

Заводской номер: F312500072140 Количество на модель: 1
F312500072140
1
35

Номер детали на чертеже:

35

SPRING GUIDE

Заводской номер: F312500072160 Количество на модель: 1
F312500072160
1
36

Номер детали на чертеже:

36

SPRING WASHER

Заводской номер: Х521404447000 Количество на модель: 1
Х521404447000
1
37

Номер детали на чертеже:

37

HEXAGON SCREW

Заводской номер: Х487532005000 Количество на модель: 1
Х487532005000
1
38

Номер детали на чертеже:

38

BRACKET BOLT

Заводской номер: F312500072380 Количество на модель: 1
F312500072380
1
40

Номер детали на чертеже:

40

GUIDE SLEEVE

Заводской номер: F312500072190 Количество на модель: 1
F312500072190
1
42

Номер детали на чертеже:

42

CLUTCH PIN

Заводской номер: F312500072200 Количество на модель: 1
F312500072200
1
44

Номер детали на чертеже:

44

COUPLER HEAD

Заводской номер: F312500072180 Количество на модель: 1
F312500072180
1
49

Номер детали на чертеже:

49

TENSION LEVER

Заводской номер: F312500072210 Количество на модель: 1
F312500072210
1
50

Номер детали на чертеже:

50

SUPPORT

Заводской номер: F312500072220 Количество на модель: 1
F312500072220
1
55

Номер детали на чертеже:

55

HEXAGON SCREW

Заводской номер: Х486546506000 Количество на модель: 4
Х486546506000
4
56

Номер детали на чертеже:

56

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 4
Х520806601000
4
57

Номер детали на чертеже:

57

HEXAGON NUT

Заводской номер: Х428204041000 Количество на модель: 4
Х428204041000
4
