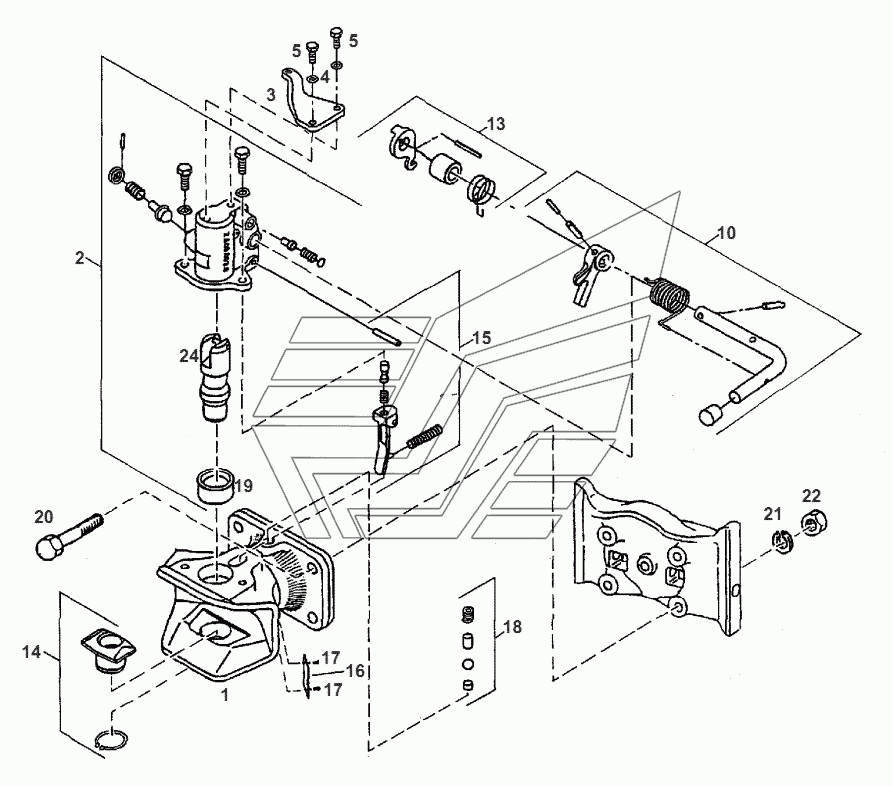

TRAILER HITCH Fendt-524 (Xylon) часть2. Каталог 2012г.

TRAILER HITCH Fendt-524 (Xylon) часть2 TRAILER HITCH Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRAILER HITCH

Заводской номер: G312500072010 Количество на модель: 1
G312500072010
1
2

Номер детали на чертеже:

2

COUPLER HEAD

Заводской номер: F312500072030 Количество на модель: 1
F312500072030
1
3

Номер детали на чертеже:

3

SUPPORT

Заводской номер: F312500072070 Количество на модель: 1
F312500072070
1
4

Номер детали на чертеже:

4

SPRING WASHER

Заводской номер: Х521403947000 Количество на модель: 2
Х521403947000
2
5

Номер детали на чертеже:

5

CYLIND. HEAD SCREW

Заводской номер: Х485007301000 Количество на модель: 2
Х485007301000
2
10

Номер детали на чертеже:

10

HAND LEVER

Заводской номер: F312500072040 Количество на модель: 1
F312500072040
1
13

Номер детали на чертеже:

13

REMOTE CONTROL

Заводской номер: F312500072080 Количество на модель: 1
F312500072080
1
14

Номер детали на чертеже:

14

SLEEVE

Заводской номер: F816500072060 Количество на модель: 1
F816500072060
1
15

Номер детали на чертеже:

15

RELEASE LEVER

Заводской номер: F312500072020 Количество на модель: 1
F312500072020
1
16

Номер детали на чертеже:

16

TYPE PLATE

Заводской номер: F312500072060 Количество на модель: 1
F312500072060
1
17

Номер детали на чертеже:

17

NOTCHED PIN

Заводской номер: Х419432987000 Количество на модель: 2
Х419432987000
2
18

Номер детали на чертеже:

18

FURN LOCK

Заводской номер: F312500072010 Количество на модель: 1
F312500072010
1
19

Номер детали на чертеже:

19

GUIDE SLEEVE

Заводской номер: F312500072230 Количество на модель: 1
F312500072230
1
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: Х486546506000 Количество на модель: 4
Х486546506000
4
21

Номер детали на чертеже:

21

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 4
Х520806601000
4
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: Х428204041000 Количество на модель: 4
Х428204041000
4
24

Номер детали на чертеже:

24

CLUTCH PIN

Заводской номер: F312500072370 Количество на модель: 1
F312500072370
1
