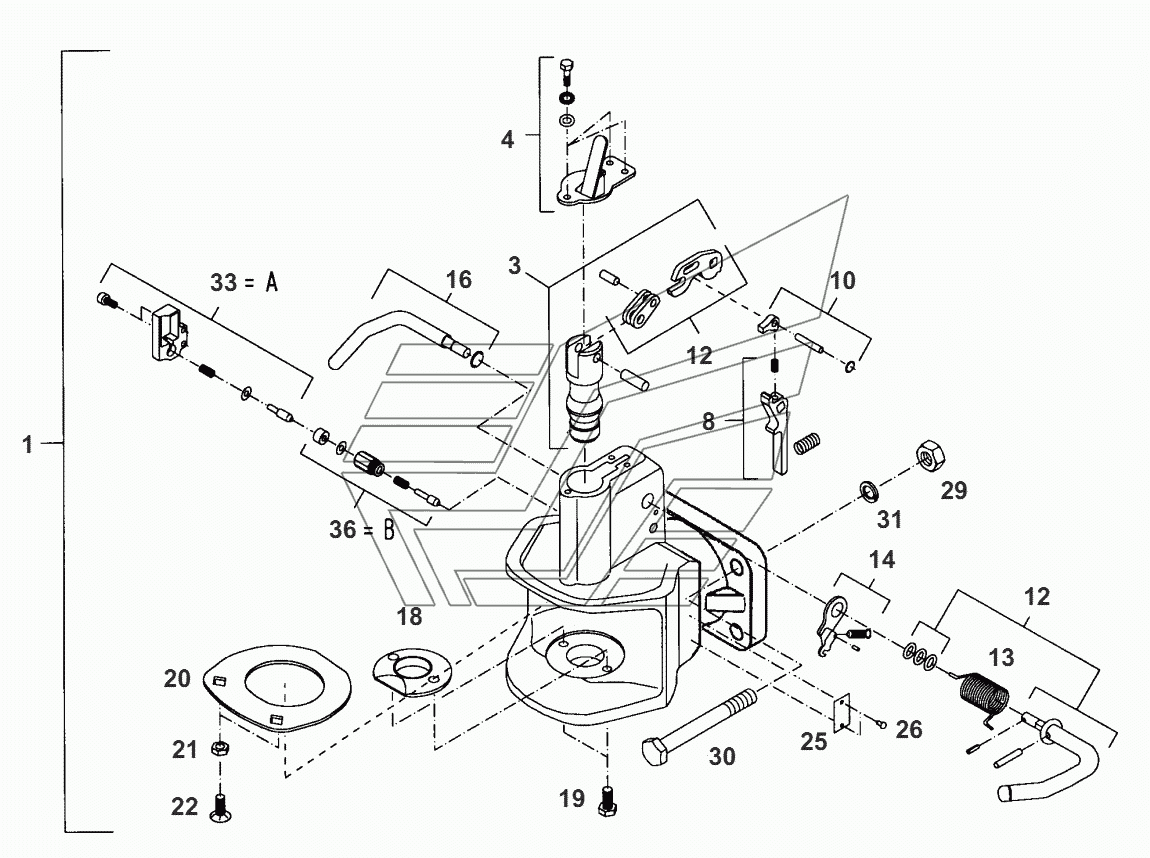

TRAILER HITCH Fendt-524 (Xylon) часть2. Каталог 2012г.

TRAILER HITCH Fendt-524 (Xylon) часть2 TRAILER HITCH Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRAILER HITCH

Заводской номер: G312500072030 Количество на модель: 1
G312500072030
1
3

Номер детали на чертеже:

3

CLUTCH PIN

Заводской номер: F312500072290 Количество на модель: 1
F312500072290
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: F312500072330 Количество на модель: 1
F312500072330
1
8

Номер детали на чертеже:

8

RELEASE LEVER

Заводской номер: F312500072250 Количество на модель: 1
F312500072250
1
10

Номер детали на чертеже:

10

PAWL

Заводской номер: F312500072260 Количество на модель: 1
F312500072260
1
12

Номер детали на чертеже:

12

ACTUATING LEVER

Заводской номер: F312500072420 Количество на модель: 1
F312500072420
1
13

Номер детали на чертеже:

13

TORSION SPRING

Заводской номер: F312500072410 Количество на модель: 1
F312500072410
1
14

Номер детали на чертеже:

14

REMOTE CONTROL

Заводской номер: F312500072310 Количество на модель: 1
F312500072310
1
16

Номер детали на чертеже:

16

RELEASE LEVER

Заводской номер: F312500072280 Количество на модель: 1
F312500072280
1
18

Номер детали на чертеже:

18

BUSH

Заводской номер: F312500072301 Количество на модель: 1
F312500072301
1
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: Х487527701000 Количество на модель: 2
Х487527701000
2
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: F312500072351 Количество на модель: 1
F312500072351
1
21

Номер детали на чертеже:

21

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 1
Х428202439000
1
22

Номер детали на чертеже:

22

C'SUNK SCREW

Заводской номер: F312500072390 Количество на модель: 1
F312500072390
1
25

Номер детали на чертеже:

25

TYPE PLATE

Заводской номер: F312500072340 Количество на модель: 1
F312500072340
1
26

Номер детали на чертеже:

26

NOTCHED PIN

Заводской номер: Х419432987000 Количество на модель: 2
Х419432987000
2
29

Номер детали на чертеже:

29

HEXAGON NUT

Заводской номер: Х428204041000 Количество на модель: 4
Х428204041000
4
30

Номер детали на чертеже:

30

HEXAGON SCREW

Заводской номер: Х486546506000 Количество на модель: 4
Х486546506000
4
31

Номер детали на чертеже:

31

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 4
Х520806601000
4
33

Номер детали на чертеже:

33

INDICATOR

Заводской номер: F312500072320 Количество на модель: 1
F312500072320
1
36

Номер детали на чертеже:

36

INDICATOR

Заводской номер: F312500072400 Количество на модель: 1
F312500072400
1
