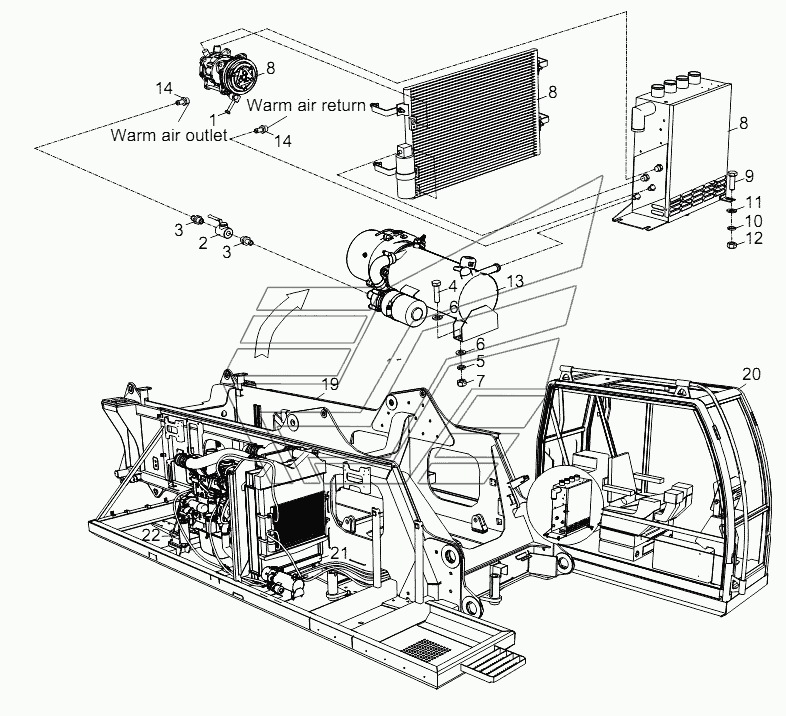

AIR CONDITIONING D00663117600000000Y ZCC1100H. Каталог 2014г.

INSTALLATION OF OIL COOLER PROTECTIVE COVER D00663110500600000Y ZCC1100H COOLING & HEATING DEVICE D1130100675_100026Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Air conditioning

Заводской номер: 00663117600000000 Количество на модель:
00663117600000000
1

Номер детали на чертеже:

1

Compressor support

Заводской номер: 00663207600210000 Количество на модель: 1
00663207600210000
1
2

Номер детали на чертеже:

2

Ball valve

Заводской номер: 1130100054 Количество на модель: 1
1130100054
1
3

Номер детали на чертеже:

3

Fitting

Заводской номер: 00663407600001060 Количество на модель: 2
00663407600001060
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000018 Количество на модель: 4
1040000018
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300063 Количество на модель: 4
1040300063
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300066 Количество на модель: 8
1040300066
8
7

Номер детали на чертеже:

7

Nut

Заводской номер: 1040200192 Количество на модель: 4
1040200192
4
8

Номер детали на чертеже:

8

Cooling & heating device

Заводской номер: 1130100675 Количество на модель: 1
1130100675
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1040000090 Количество на модель: 4
1040000090
4
10

Номер детали на чертеже:

10

Washer

Заводской номер: 1040300067 Количество на модель: 4
1040300067
4
11

Номер детали на чертеже:

11

Washer

Заводской номер: 1040300061 Количество на модель: 4
1040300061
4
12

Номер детали на чертеже:

12

Nut

Заводской номер: 1040200113 Количество на модель: 4
1040200113
4
13

Номер детали на чертеже:

13

Liquid heater

Заводской номер: 1009900052 Количество на модель: 1
1009900052
1
14

Номер детали на чертеже:

14

Fitting

Заводской номер: 00664007600001010 Количество на модель: 2
00664007600001010
2
15

Номер детали на чертеже:

15

Nylon strap

Заводской номер: 1990200007 Количество на модель: 1
1990200007
1
16

Номер детали на чертеже:

16

Refrigerant

Заводской номер: 207130011 Количество на модель:
207130011
17

Номер детали на чертеже:

17

Blanking plug

Заводской номер: 00663107600001010 Количество на модель: 1
00663107600001010
1
18

Номер детали на чертеже:

18

Worm clamp

Заводской номер: 1990200519 Количество на модель: 1
1990200519
1
19

Номер детали на чертеже:

19

Slewing table attachments welded

Заводской номер: 00663110400000000 Количество на модель: 1
00663110400000000
1
20

Номер детали на чертеже:

20

Operator’s cab assembly

Заводской номер: 00663110700000000 Количество на модель: 1
00663110700000000
1
21

Номер детали на чертеже:

21

Cooling system

Заводской номер: 00663111300000000 Количество на модель: 1
00663111300000000
1
22

Номер детали на чертеже:

22

Engine assembly

Заводской номер: 00663111000000000 Количество на модель: 1
00663111000000000
1
