INSTALLATION OF OIL COOLER PROTECTIVE COVER D00663110500600000Y ZCC1100H. Каталог 2014г.

GUARD RAIL INSTALLATION D00663110510800000Y ZCC1100H AIR CONDITIONING D00663117600000000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

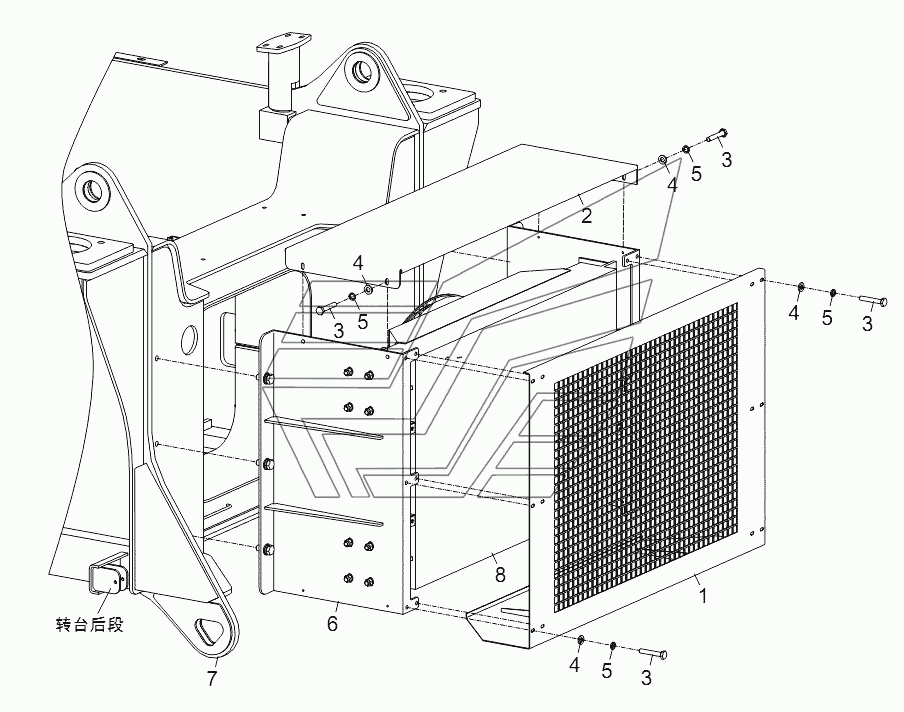

Installation of oil cooler protective cover

Заводской номер: 00663110500600000 Количество на модель:
00663110500600000
1

Номер детали на чертеже:

1

Rear seal plate

Заводской номер: 00663110500620000 Количество на модель: 1
00663110500620000
1
2

Номер детали на чертеже:

2

Cover plate

Заводской номер: 00663110500601040 Количество на модель: 1
00663110500601040
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000222 Количество на модель: 16
1040000222
16
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300051 Количество на модель: 16
1040300051
16
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300062 Количество на модель: 16
1040300062
16
6

Номер детали на чертеже:

6

Installation of oil cooler

Заводской номер: 00663114800600000 Количество на модель: 1
00663114800600000
1
7

Номер детали на чертеже:

7

Slewing table attachments welded

Заводской номер: 00663110400000000 Количество на модель: 1
00663110400000000
1
8

Номер детали на чертеже:

8

Radiator

Заводской номер: Radiator Количество на модель: 1
Radiator
1
