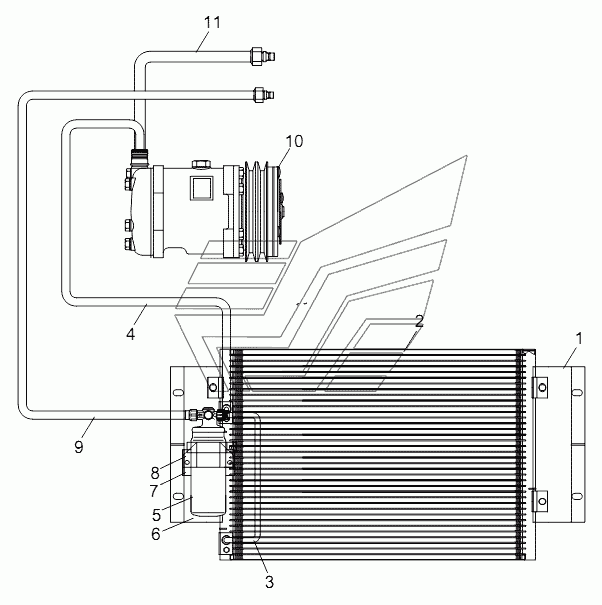

COOLING & HEATING DEVICE D1130100675_100026Y ZCC1100H. Каталог 2014г.

AIR CONDITIONING D00663117600000000Y ZCC1100H INSTALLATION OF SIGNS ON SLEWING TABLE D00663117000600000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cooling & heating device

Заводской номер: 1130100675 Количество на модель:
1130100675
1

Номер детали на чертеже:

1

Right support assembly

Заводской номер: 1139802162 Количество на модель: 1
1139802162
1
2

Номер детали на чертеже:

2

Condenser assy

Заводской номер: 1139801989 Количество на модель: 1
1139801989
1
3

Номер детали на чертеже:

3

High-pressure hose assembly

Заводской номер: 1139802016 Количество на модель: 1
1139802016
1
4

Номер детали на чертеже:

4

High-pressure hose assembly

Заводской номер: 1139802478 Количество на модель: 1
1139802478
1
5

Номер детали на чертеже:

5

Left support assembly

Заводской номер: 1139802164 Количество на модель: 1
1139802164
1
6

Номер детали на чертеже:

6

Liquid reservoir assy

Заводской номер: 1139802026 Количество на модель: 1
1139802026
1
7

Номер детали на чертеже:

7

Small support

Заводской номер: 1139802020 Количество на модель: 1
1139802020
1
8

Номер детали на чертеже:

8

Liquid reservoir clamp

Заводской номер: 1139802023 Количество на модель: 1
1139802023
1
9

Номер детали на чертеже:

9

High-pressure hose assembly

Заводской номер: 1139802165 Количество на модель: 1
1139802165
1
10

Номер детали на чертеже:

10

Air compressor

Заводской номер: 1130100055 Количество на модель: 1
1130100055
1
11

Номер детали на чертеже:

11

High-pressure hose assembly

Заводской номер: 1139802166 Количество на модель: 1
1139802166
1
12

Номер детали на чертеже:

12

Compressor belt

Заводской номер: 1130100242 Количество на модель: 1
1130100242
1
13

Номер детали на чертеже:

13

Hot water pipe

Заводской номер: 1139802021 Количество на модель: 2
1139802021
2
14

Номер детали на чертеже:

14

Clamp

Заводской номер: Clamp Количество на модель: 8
Clamp
8
15

Номер детали на чертеже:

15

Pipe fitting

Заводской номер: 1139802022 Количество на модель: 2
1139802022
2
