  6. PIPE LAYOUT – HOISTING WINCH 3 WITH FREE-FALL FUNCTION D00663113501430000Y

PIPE LAYOUT – HOISTING WINCH 3 WITH FREE-FALL FUNCTION D00663113501430000Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – HOISTING WINCH 2 WITH FREE-FALL FUNCTION D00663113500610000Y ZCC1100H PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Power system ) D00663111600000001Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

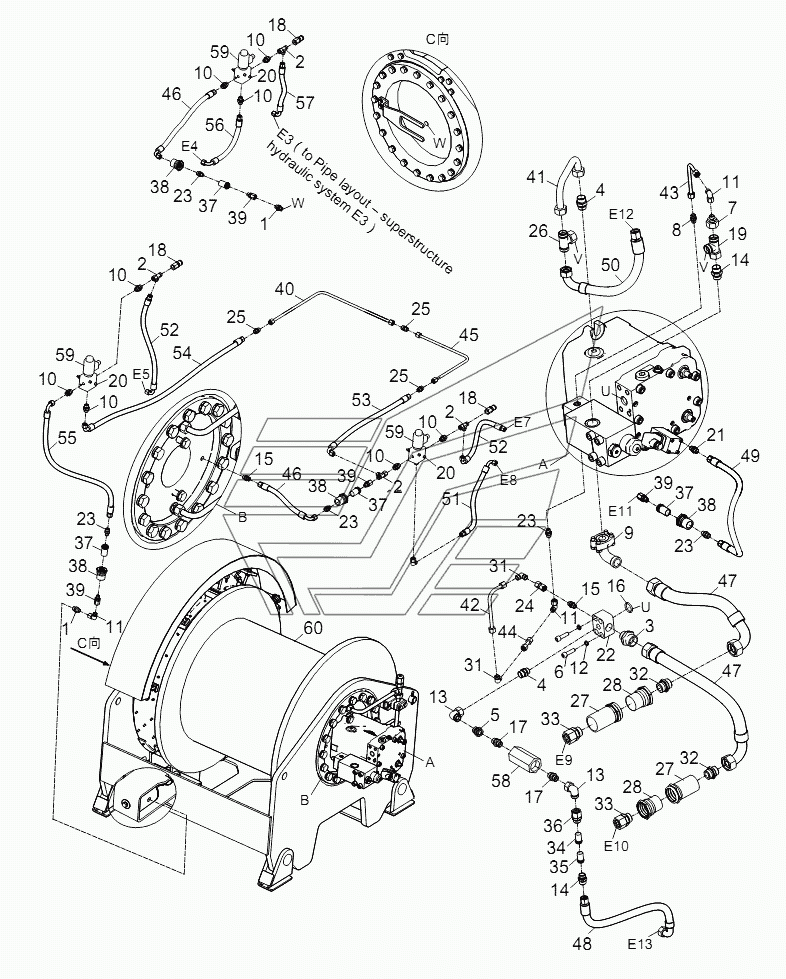

Pipe layout –hoisting winch 3 with free-fall function

Заводской номер: 00663113501430000 Количество на модель:
00663113501430000
1

Номер детали на чертеже:

1

Pipe fitting

Заводской номер: 1140101004 Количество на модель: 2
1140101004
2
2

Номер детали на чертеже:

2

Fitting

Заводской номер: 1140100647 Количество на модель: 4
1140100647
4
3

Номер детали на чертеже:

3

Pipe fitting

Заводской номер: 1140101151 Количество на модель: 1
1140101151
1
4

Номер детали на чертеже:

4

Fitting

Заводской номер: 1140100724 Количество на модель: 2
1140100724
2
5

Номер детали на чертеже:

5

Pipe fitting

Заводской номер: 1140100043 Количество на модель: 1
1140100043
1
6

Номер детали на чертеже:

6

Screw

Заводской номер: 1040100854 Количество на модель: 4
1040100854
4
7

Номер детали на чертеже:

7

Fitting

Заводской номер: 1140100737 Количество на модель: 1
1140100737
1
8

Номер детали на чертеже:

8

Pipe fitting

Заводской номер: 1140103255 Количество на модель: 1
1140103255
1
9

Номер детали на чертеже:

9

Fitting

Заводской номер: 1140100546 Количество на модель: 1
1140100546
1
10

Номер детали на чертеже:

10

Fitting

Заводской номер: 1140100574 Количество на модель: 9
1140100574
9
11

Номер детали на чертеже:

11

Fitting

Заводской номер: 1140100597 Количество на модель: 4
1140100597
4
12

Номер детали на чертеже:

12

Washer

Заводской номер: 1040300054 Количество на модель: 4
1040300054
4
13

Номер детали на чертеже:

13

Fitting

Заводской номер: 1140100616 Количество на модель: 2
1140100616
2
14

Номер детали на чертеже:

14

Fitting body

Заводской номер: 1140100167 Количество на модель: 2
1140100167
2
15

Номер детали на чертеже:

15

Pipe fitting

Заводской номер: 1140101002 Количество на модель: 2
1140101002
2
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 1089800082 Количество на модель: 1
1089800082
1
17

Номер детали на чертеже:

17

Pipe fitting

Заводской номер: 1140101011 Количество на модель: 2
1140101011
2
18

Номер детали на чертеже:

18

Pressure testing joint

Заводской номер: 1140102830 Количество на модель: 3
1140102830
3
19

Номер детали на чертеже:

19

Fitting

Заводской номер: 1140100731 Количество на модель: 1
1140100731
1
20

Номер детали на чертеже:

20

Solenoid ball valve installtion

Заводской номер: 00663114801600000 Количество на модель: 3
00663114801600000
3
21

Номер детали на чертеже:

21

Fitting

Заводской номер: 1140100527 Количество на модель: 1
1140100527
1
22

Номер детали на чертеже:

22

Flange fitting

Заводской номер: 00663101620001030 Количество на модель: 1
00663101620001030
1
23

Номер детали на чертеже:

23

Fitting

Заводской номер: 1140100572 Количество на модель: 5
1140100572
5
24

Номер детали на чертеже:

24

Fitting

Заводской номер: 1140100267 Количество на модель: 1
1140100267
1
25

Номер детали на чертеже:

25

Fitting

Заводской номер: 1140100583 Количество на модель: 3
1140100583
3
26

Номер детали на чертеже:

26

Fitting

Заводской номер: 1140100578 Количество на модель: 1
1140100578
1
27

Номер детали на чертеже:

27

Quick-release coupling

Заводской номер: 1140101264 Количество на модель: 2
1140101264
2
28

Номер детали на чертеже:

28

Quick-release coupling

Заводской номер: 1140101263 Количество на модель: 2
1140101263
2
29

Номер детали на чертеже:

29

Dust cap

Заводской номер: 1081200007 Количество на модель: 2
1081200007
2
30

Номер детали на чертеже:

30

Dust cap

Заводской номер: 1081200009 Количество на модель: 2
1081200009
2
31

Номер детали на чертеже:

31

Fitting

Заводской номер: 1140100596 Количество на модель: 2
1140100596
2
32

Номер детали на чертеже:

32

Fitting

Заводской номер: 1140100571 Количество на модель: 2
1140100571
2
33

Номер детали на чертеже:

33

Fitting

Заводской номер: 1140100187 Количество на модель: 2
1140100187
2
34

Номер детали на чертеже:

34

Quick-release coupling

Заводской номер: 1140103078 Количество на модель: 1
1140103078
1
35

Номер детали на чертеже:

35

Quick-release coupling

Заводской номер: 1140103082 Количество на модель: 1
1140103082
1
36

Номер детали на чертеже:

36

Fitting

Заводской номер: 1140100191 Количество на модель: 1
1140100191
1
37

Номер детали на чертеже:

37

Quick-release coupling

Заводской номер: 1140103071 Количество на модель: 4
1140103071
4
38

Номер детали на чертеже:

38

Quick-release coupling

Заводской номер: 1140103066 Количество на модель: 4
1140103066
4
39

Номер детали на чертеже:

39

Fitting

Заводской номер: 1140100158 Количество на модель: 4
1140100158
4
40

Номер детали на чертеже:

40

Steel pipe assy

Заводской номер: 00663111605630001 Количество на модель: 1
00663111605630001
1
41

Номер детали на чертеже:

41

Steel pipe assy

Заводской номер: 00663111605660001 Количество на модель: 1
00663111605660001
1
42

Номер детали на чертеже:

42

Steel pipe assy

Заводской номер: 00663111605680001 Количество на модель: 1
00663111605680001
1
43

Номер детали на чертеже:

43

Steel pipe assy

Заводской номер: 00663111605780001 Количество на модель: 1
00663111605780001
1
44

Номер детали на чертеже:

44

Steel pipe assy

Заводской номер: 00663111605950001 Количество на модель: 1
00663111605950001
1
45

Номер детали на чертеже:

45

Steel pipe assy

Заводской номер: 00663111605990001 Количество на модель: 1
00663111605990001
1
46

Номер детали на чертеже:

46

Hose assy

Заводской номер: 1140201841 Количество на модель: 2
1140201841
2
47

Номер детали на чертеже:

47

Hose assy

Заводской номер: 1140203590 Количество на модель: 2
1140203590
2
48

Номер детали на чертеже:

48

Hose assy

Заводской номер: 1140221249 Количество на модель: 1
1140221249
1
49

Номер детали на чертеже:

49

Hose assy

Заводской номер: 1140204280 Количество на модель: 1
1140204280
1
50

Номер детали на чертеже:

50

Hose assy

Заводской номер: 1140206285 Количество на модель: 1
1140206285
1
51

Номер детали на чертеже:

51

Hose assy

Заводской номер: 1140207151 Количество на модель: 1
1140207151
1
52

Номер детали на чертеже:

52

Hose assy

Заводской номер: 1140220545 Количество на модель: 2
1140220545
2
53

Номер детали на чертеже:

53

Hose assy

Заводской номер: 1140217108 Количество на модель: 1
1140217108
1
54

Номер детали на чертеже:

54

Hose assy

Заводской номер: 1140203039 Количество на модель: 1
1140203039
1
55

Номер детали на чертеже:

55

Hose assy

Заводской номер: 1140203584 Количество на модель: 1
1140203584
1
56

Номер детали на чертеже:

56

Hose assy

Заводской номер: 1140203038 Количество на модель: 1
1140203038
1
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1140214212 Количество на модель: 1
1140214212
1
58

Номер детали на чертеже:

58

Check valve

Заводской номер: 1010300133 Количество на модель: 1
1010300133
1
59

Номер детали на чертеже:

59

Solenoid valve

Заводской номер: 1010300148 Количество на модель: 3
1010300148
3
60

Номер детали на чертеже:

60

Hoisting winch 3

Заводской номер: 00663113501400001 Количество на модель: 1
00663113501400001
1
61

Номер детали на чертеже:

61

Slewing table attachments welded

Заводской номер: 00663110400000000 Количество на модель: 1
00663110400000000
1
PIPE LAYOUT – HOISTING WINCH 2 WITH FREE-FALL FUNCTION D00663113500610000Y ZCC1100H PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Power system ) D00663111600000001Y ZCC1100H
