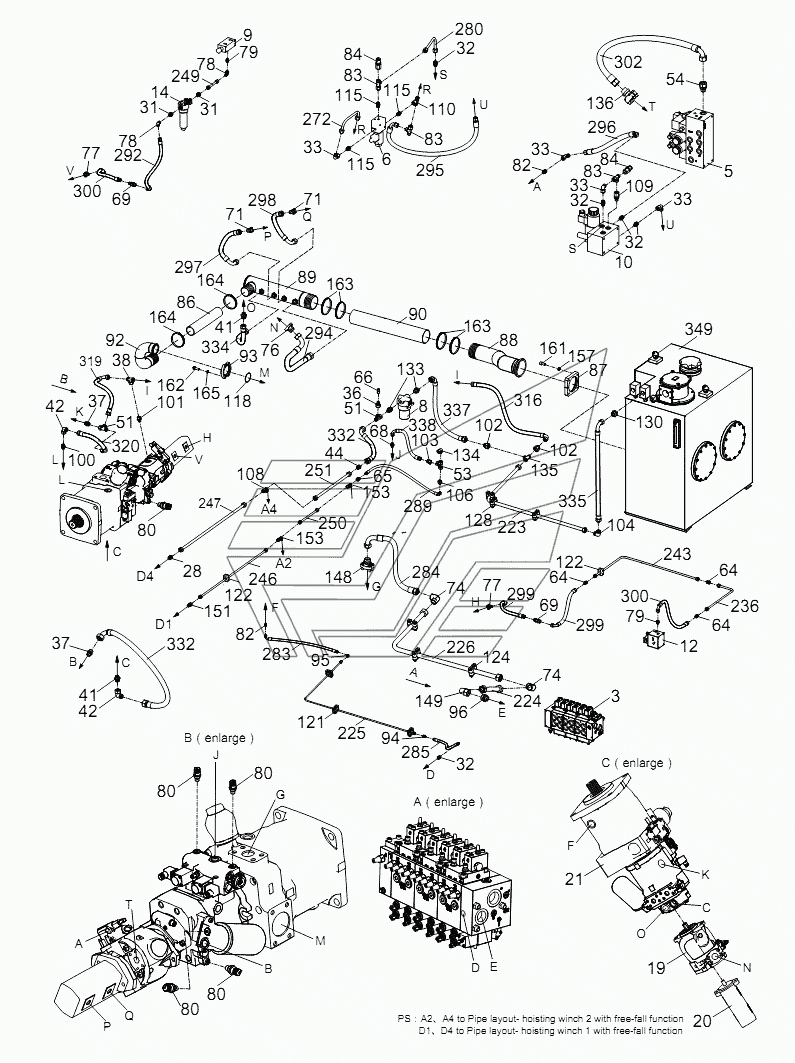

PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Power system ) D00663111600000001Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – HOISTING WINCH 3 WITH FREE-FALL FUNCTION D00663113501430000Y ZCC1100H PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Radiator assy) D00663111600000001Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout – superstructure hydraulic syste m

Заводской номер: 00663111600000001 Количество на модель:
00663111600000001
3

Номер детали на чертеже:

3

Main valve

Заводской номер: 1010303899 Количество на модель: 1
1010303899
1
5

Номер детали на чертеже:

5

Control valve block

Заводской номер: 1010303898 Количество на модель: 1
1010303898
1
6

Номер детали на чертеже:

6

Solenoid valve

Заводской номер: 1010300148 Количество на модель: 2
1010300148
2
8

Номер детали на чертеже:

8

Pressure oil filter

Заводской номер: 1010600016 Количество на модель: 1
1010600016
1
9

Номер детали на чертеже:

9

Overflow valve

Заводской номер: 1010302669 Количество на модель: 1
1010302669
1
10

Номер детали на чертеже:

10

Control valve block

Заводской номер: 1010303895 Количество на модель: 1
1010303895
1
12

Номер детали на чертеже:

12

Combination valve

Заводской номер: 1010300423 Количество на модель: 1
1010300423
1
14

Номер детали на чертеже:

14

Pressure oil filter

Заводской номер: 1010600005 Количество на модель: 1
1010600005
1
19

Номер детали на чертеже:

19

Variable pump

Заводской номер: 1010001069 Количество на модель: 1
1010001069
1
20

Номер детали на чертеже:

20

Gear pump

Заводской номер: 1010000078 Количество на модель: 1
1010000078
1
21

Номер детали на чертеже:

21

Tandem variable pump

Заводской номер: 1010001164 Количество на модель: 1
1010001164
1
28

Номер детали на чертеже:

28

Fitting

Заводской номер: 1140100652 Количество на модель: 1
1140100652
1
31

Номер детали на чертеже:

31

Fitting

Заводской номер: 1140100637 Количество на модель: 6
1140100637
6
32

Номер детали на чертеже:

32

Fitting

Заводской номер: 1140100572 Количество на модель: 12
1140100572
12
33

Номер детали на чертеже:

33

Fitting

Заводской номер: 1140100597 Количество на модель: 24
1140100597
24
36

Номер детали на чертеже:

36

Fitting

Заводской номер: 1140100737 Количество на модель: 4
1140100737
4
37

Номер детали на чертеже:

37

Fitting

Заводской номер: 1140100724 Количество на модель: 4
1140100724
4
38

Номер детали на чертеже:

38

Fitting

Заводской номер: 1140100578 Количество на модель: 2
1140100578
2
41

Номер детали на чертеже:

41

Fitting

Заводской номер: 1140100577 Количество на модель: 1
1140100577
1
42

Номер детали на чертеже:

42

Fitting

Заводской номер: 1140100616 Количество на модель: 4
1140100616
4
44

Номер детали на чертеже:

44

Fitting

Заводской номер: 1140100644 Количество на модель: 3
1140100644
3
51

Номер детали на чертеже:

51

Fitting

Заводской номер: 1140100731 Количество на модель: 9
1140100731
9
53

Номер детали на чертеже:

53

Fitting

Заводской номер: 1140102995 Количество на модель: 1
1140102995
1
54

Номер детали на чертеже:

54

Fitting

Заводской номер: 1140100620 Количество на модель: 2
1140100620
2
64

Номер детали на чертеже:

64

Fitting

Заводской номер: 1140100602 Количество на модель: 25
1140100602
25
65

Номер детали на чертеже:

65

Fitting

Заводской номер: 1140100733 Количество на модель: 3
1140100733
3
66

Номер детали на чертеже:

66

Fitting

Заводской номер: 1140100423 Количество на модель: 3
1140100423
3
68

Номер детали на чертеже:

68

Fitting body

Заводской номер: 1140100533 Количество на модель: 1
1140100533
1
69

Номер детали на чертеже:

69

Fitting

Заводской номер: 1140100725 Количество на модель: 10
1140100725
10
71

Номер детали на чертеже:

71

Flange fitting

Заводской номер: 1140100872 Количество на модель: 2
1140100872
2
74

Номер детали на чертеже:

74

Fitting

Заводской номер: 1140100714 Количество на модель: 2
1140100714
2
76

Номер детали на чертеже:

76

Flange assembly

Заводской номер: 1140102186 Количество на модель: 1
1140102186
1
77

Номер детали на чертеже:

77

Flange fitting

Заводской номер: 1140100876 Количество на модель: 4
1140100876
4
78

Номер детали на чертеже:

78

Fitting

Заводской номер: 1140100587 Количество на модель: 8
1140100587
8
79

Номер детали на чертеже:

79

Fitting

Заводской номер: 1140100643 Количество на модель: 6
1140100643
6
80

Номер детали на чертеже:

80

Pressure testing joint

Заводской номер: 1140102828 Количество на модель: 9
1140102828
9
82

Номер детали на чертеже:

82

Fitting

Заводской номер: 1140100527 Количество на модель: 5
1140100527
5
83

Номер детали на чертеже:

83

Fitting

Заводской номер: 1140100647 Количество на модель: 11
1140100647
11
84

Номер детали на чертеже:

84

Pressure testing joint

Заводской номер: 1140102830 Количество на модель: 8
1140102830
8
86

Номер детали на чертеже:

86

Oil suction hose of main pump

Заводской номер: 00663111600001030 Количество на модель: 1
00663111600001030
1
87

Номер детали на чертеже:

87

Oil suction flange

Заводской номер: 00663111600001011 Количество на модель: 1
00663111600001011
1
88

Номер детали на чертеже:

88

Oil suction union

Заводской номер: 00660301601000000 Количество на модель: 1
00660301601000000
1
89

Номер детали на чертеже:

89

Oil collecting fitting

Заводской номер: 00663111601400000 Количество на модель: 1
00663111601400000
1
90

Номер детали на чертеже:

90

Oil delivery hose of hydraulic oil tank

Заводской номер: 00663111600001050 Количество на модель: 1
00663111600001050
1
92

Номер детали на чертеже:

92

Oil suction union of main pump

Заводской номер: 00663111600600000 Количество на модель: 1
00663111600600000
1
93

Номер детали на чертеже:

93

Split flange

Заводской номер: 1140101377 Количество на модель: 1
1140101377
1
94

Номер детали на чертеже:

94

Fitting

Заводской номер: 1140100583 Количество на модель: 4
1140100583
4
95

Номер детали на чертеже:

95

Fitting

Заводской номер: 1140100596 Количество на модель: 1
1140100596
1
96

Номер детали на чертеже:

96

Fitting

Заводской номер: 1140100532 Количество на модель: 1
1140100532
1
100

Номер детали на чертеже:

100

Pipe fitting

Заводской номер: 1140101011 Количество на модель: 3
1140101011
3
101

Номер детали на чертеже:

101

Pipe fitting

Заводской номер: 1140109632 Количество на модель: 2
1140109632
2
102

Номер детали на чертеже:

102

Fitting

Заводской номер: 1140100727 Количество на модель: 2
1140100727
2
103

Номер детали на чертеже:

103

Fitting

Заводской номер: 1140100640 Количество на модель: 3
1140100640
3
104

Номер детали на чертеже:

104

Fitting

Заводской номер: 1140100636 Количество на модель: 1
1140100636
1
106

Номер детали на чертеже:

106

Fitting

Заводской номер: 1140100664 Количество на модель: 3
1140100664
3
108

Номер детали на чертеже:

108

Fitting

Заводской номер: 1140100609 Количество на модель: 3
1140100609
3
109

Номер детали на чертеже:

109

Fitting

Заводской номер: 1140100158 Количество на модель: 1
1140100158
1
110

Номер детали на чертеже:

110

Fitting

Заводской номер: 1140100649 Количество на модель: 3
1140100649
3
115

Номер детали на чертеже:

115

Fitting

Заводской номер: 1140100574 Количество на модель: 16
1140100574
16
118

Номер детали на чертеже:

118

O-ring

Заводской номер: 1081000092 Количество на модель: 1
1081000092
1
121

Номер детали на чертеже:

121

pipe clamp

Заводской номер: 1990200212 Количество на модель: 11
1990200212
11
122

Номер детали на чертеже:

122

pipe clamp

Заводской номер: 1990200213 Количество на модель: 47
1990200213
47
124

Номер детали на чертеже:

124

pipe clamp

Заводской номер: 1990200239 Количество на модель: 3
1990200239
3
126

Номер детали на чертеже:

126

pipe clamp

Заводской номер: 1190200242 Количество на модель: 3
1190200242
3
128

Номер детали на чертеже:

128

pipe clamp

Заводской номер: 1990200208 Количество на модель: 3
1990200208
3
130

Номер детали на чертеже:

130

Pipe fitting

Заводской номер: 1140102510 Количество на модель: 1
1140102510
1
133

Номер детали на чертеже:

133

Screw

Заводской номер: 1140101156 Количество на модель: 2
1140101156
2
134

Номер детали на чертеже:

134

Fitting

Заводской номер: 1140100633 Количество на модель: 1
1140100633
1
135

Номер детали на чертеже:

135

Fitting

Заводской номер: 1140100579 Количество на модель: 7
1140100579
7
136

Номер детали на чертеже:

136

Flange assembly

Заводской номер: 1140103439 Количество на модель: 1
1140103439
1
148

Номер детали на чертеже:

148

Flange assembly

Заводской номер: 1140100885 Количество на модель: 1
1140100885
1
149

Номер детали на чертеже:

149

fitting

Заводской номер: 1140100665 Количество на модель: 1
1140100665
1
151

Номер детали на чертеже:

151

Transition fitting

Заводской номер: 1149900149 Количество на модель: 10
1149900149
10
153

Номер детали на чертеже:

153

fitting

Заводской номер: 1140100589 Количество на модель: 4
1140100589
4
157

Номер детали на чертеже:

157

Washer

Заводской номер: 1040300054 Количество на модель: 52
1040300054
52
161

Номер детали на чертеже:

161

Screw

Заводской номер: 1040100087 Количество на модель: 4
1040100087
4
162

Номер детали на чертеже:

162

Bolt

Заводской номер: 1040000065 Количество на модель: 4
1040000065
4
163

Номер детали на чертеже:

163

Worm clamp

Заводской номер: 1990200534 Количество на модель: 4
1990200534
4
164

Номер детали на чертеже:

164

Worm clamp

Заводской номер: 1990200532 Количество на модель: 2
1990200532
2
165

Номер детали на чертеже:

165

Washer

Заводской номер: 1040300065 Количество на модель: 15
1040300065
15
223

Номер детали на чертеже:

223

Steel pipe assy

Заводской номер: 00663111605310001 Количество на модель: 1
00663111605310001
1
224

Номер детали на чертеже:

224

Steel pipe assy

Заводской номер: 00663111605330001 Количество на модель: 1
00663111605330001
1
225

Номер детали на чертеже:

225

Steel pipe assy

Заводской номер: 00663111605340001 Количество на модель: 1
00663111605340001
1
226

Номер детали на чертеже:

226

Steel pipe assy

Заводской номер: 00663111605350001 Количество на модель: 1
00663111605350001
1
236

Номер детали на чертеже:

236

Steel pipe assy

Заводской номер: 00663111605450001 Количество на модель: 1
00663111605450001
1
243

Номер детали на чертеже:

243

Steel pipe assy

Заводской номер: 00663111605520001 Количество на модель: 1
00663111605520001
1
246

Номер детали на чертеже:

246

Steel pipe assy

Заводской номер: 00663111605550001 Количество на модель: 2
00663111605550001
2
247

Номер детали на чертеже:

247

Steel pipe assy

Заводской номер: 00663111605560001 Количество на модель: 1
00663111605560001
1
249

Номер детали на чертеже:

249

Steel pipe assy

Заводской номер: 00663111605580001 Количество на модель: 1
00663111605580001
1
250

Номер детали на чертеже:

250

Steel pipe assy

Заводской номер: 00663111605590001 Количество на модель: 2
00663111605590001
2
251

Номер детали на чертеже:

251

Steel pipe assy

Заводской номер: 00663111605600001 Количество на модель: 1
00663111605600001
1
272

Номер детали на чертеже:

272

Steel pipe assy

Заводской номер: 00663111605830001 Количество на модель: 1
00663111605830001
1
280

Номер детали на чертеже:

280

Steel pipe assy

Заводской номер: 00663111605970001 Количество на модель: 1
00663111605970001
1
283

Номер детали на чертеже:

283

Hose assy

Заводской номер: 1140220545 Количество на модель: 1
1140220545
1
284

Номер детали на чертеже:

284

Hose assy

Заводской номер: 1140235697 Количество на модель: 1
1140235697
1
285

Номер детали на чертеже:

285

Hose assy

Заводской номер: 1140217108 Количество на модель: 2
1140217108
2
289

Номер детали на чертеже:

289

Hose assy

Заводской номер: 1140215333 Количество на модель: 1
1140215333
1
292

Номер детали на чертеже:

292

Hose assy

Заводской номер: 1140206947 Количество на модель: 2
1140206947
2
294

Номер детали на чертеже:

294

Hose assy

Заводской номер: 1140207369 Количество на модель: 1
1140207369
1
295

Номер детали на чертеже:

295

Hose assy

Заводской номер: 1140214290 Количество на модель: 2
1140214290
2
296

Номер детали на чертеже:

296

Hose assy

Заводской номер: 1140207151 Количество на модель: 1
1140207151
1
297

Номер детали на чертеже:

297

Hose assy

Заводской номер: 1140214320 Количество на модель: 1
1140214320
1
298

Номер детали на чертеже:

298

Hose assy

Заводской номер: 1140203727 Количество на модель: 1
1140203727
1
299

Номер детали на чертеже:

299

Hose assy

Заводской номер: 1140206948 Количество на модель: 4
1140206948
4
300

Номер детали на чертеже:

300

Hose assy

Заводской номер: 1140202941 Количество на модель: 3
1140202941
3
302

Номер детали на чертеже:

302

Hose assy

Заводской номер: 1140211653 Количество на модель: 1
1140211653
1
316

Номер детали на чертеже:

316

Hose assy

Заводской номер: 1140203977 Количество на модель: 2
1140203977
2
319

Номер детали на чертеже:

319

Hose assy

Заводской номер: 1140201900 Количество на модель: 5
1140201900
5
320

Номер детали на чертеже:

320

Hose assy

Заводской номер: 1140221261 Количество на модель: 2
1140221261
2
332

Номер детали на чертеже:

332

Hose assy

Заводской номер: 1140221260 Количество на модель: 2
1140221260
2
334

Номер детали на чертеже:

334

Hose assy

Заводской номер: 1140217277 Количество на модель: 1
1140217277
1
335

Номер детали на чертеже:

335

Hose assy

Заводской номер: 1140202539 Количество на модель: 1
1140202539
1
337

Номер детали на чертеже:

337

Hose assy

Заводской номер: 1140201897 Количество на модель: 2
1140201897
2
338

Номер детали на чертеже:

338

Hose assy

Заводской номер: 1140219937 Количество на модель: 1
1140219937
1
349

Номер детали на чертеже:

349

Hydraulic oil tank

Заводской номер: Oiltank Количество на модель: 1
Oiltank
1
PIPE LAYOUT – HOISTING WINCH 3 WITH FREE-FALL FUNCTION D00663113501430000Y ZCC1100H PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Radiator assy) D00663111600000001Y ZCC1100H
Вернуться в раздел каталога
