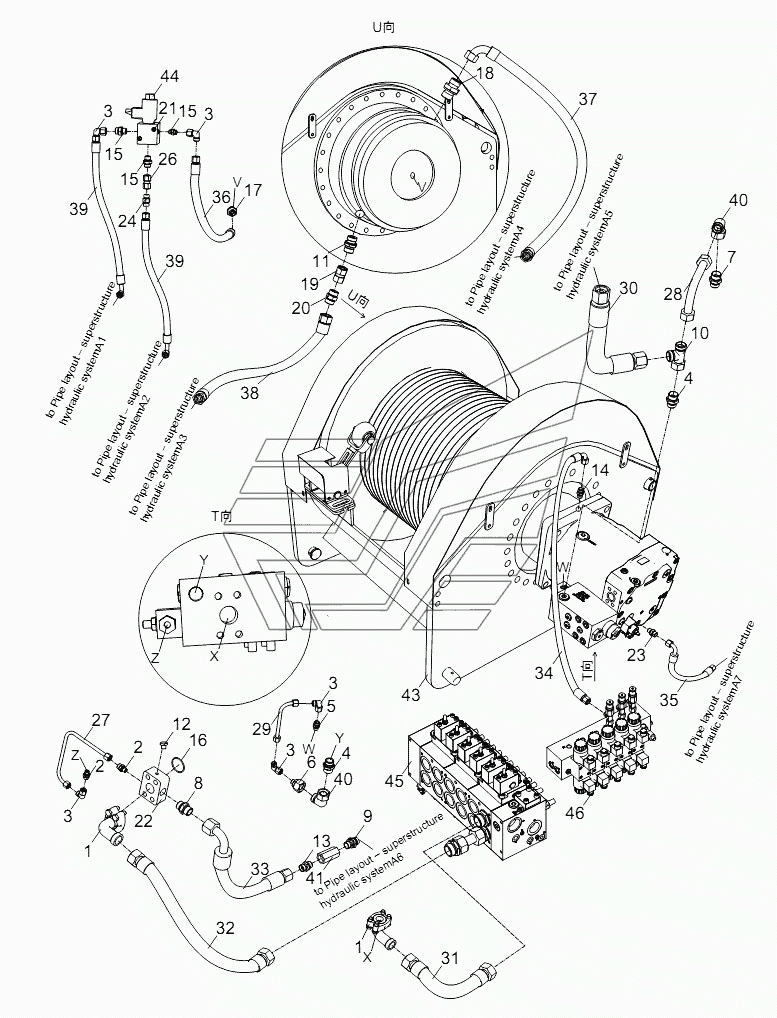

  6. PIPE LAYOUT – HOISTING WINCH 2 WITH FREE-FALL FUNCTION D00663113500610000Y

PIPE LAYOUT – HOISTING WINCH 2 WITH FREE-FALL FUNCTION D00663113500610000Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – HOISTING WINCH 1 WITH FREE-FALL FUNCTION D00663113500240000Y ZCC1100H PIPE LAYOUT – HOISTING WINCH 3 WITH FREE-FALL FUNCTION D00663113501430000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout –hoisting winch 2 with free-fall function

Заводской номер: 00663113500610000 Количество на модель:
00663113500610000
1

Номер детали на чертеже:

1

Fitting

Заводской номер: 1140100546 Количество на модель: 2
1140100546
2
2

Номер детали на чертеже:

2

Fitting

Заводской номер: 1140100572 Количество на модель: 2
1140100572
2
3

Номер детали на чертеже:

3

Fitting

Заводской номер: 1140100597 Количество на модель: 5
1140100597
5
4

Номер детали на чертеже:

4

Fitting body

Заводской номер: 1140100167 Количество на модель: 2
1140100167
2
5

Номер детали на чертеже:

5

Pipe fitting

Заводской номер: 1140103255 Количество на модель: 1
1140103255
1
6

Номер детали на чертеже:

6

Fitting

Заводской номер: 1140100737 Количество на модель: 1
1140100737
1
7

Номер детали на чертеже:

7

Fitting

Заводской номер: 1140100724 Количество на модель: 1
1140100724
1
8

Номер детали на чертеже:

8

Fitting

Заводской номер: 1140100577 Количество на модель: 1
1140100577
1
9

Номер детали на чертеже:

9

Pipe fitting

Заводской номер: 1140100043 Количество на модель: 1
1140100043
1
10

Номер детали на чертеже:

10

Fitting

Заводской номер: 1140100731 Количество на модель: 1
1140100731
1
11

Номер детали на чертеже:

11

Fitting body

Заводской номер: 1140100533 Количество на модель: 1
1140100533
1
12

Номер детали на чертеже:

12

Blanking plug

Заводской номер: 1140101283 Количество на модель: 1
1140101283
1
13

Номер детали на чертеже:

13

Pipe fitting

Заводской номер: 1140101011 Количество на модель: 1
1140101011
1
14

Номер детали на чертеже:

14

Pipe fitting

Заводской номер: 1140101002 Количество на модель: 1
1140101002
1
15

Номер детали на чертеже:

15

Fitting

Заводской номер: 1140100574 Количество на модель: 3
1140100574
3
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 1081000060 Количество на модель: 1
1081000060
1
17

Номер детали на чертеже:

17

Pipe fitting

Заводской номер: 1140101004 Количество на модель: 1
1140101004
1
18

Номер детали на чертеже:

18

Pipe fitting

Заводской номер: 1140101102 Количество на модель: 1
1140101102
1
19

Номер детали на чертеже:

19

Fitting

Заводской номер: 1140102120 Количество на модель: 1
1140102120
1
20

Номер детали на чертеже:

20

Damping fitting

Заводской номер: 00663113500241010 Количество на модель: 1
00663113500241010
1
21

Номер детали на чертеже:

21

Solenoid ball valve installtion

Заводской номер: 00663114801600000 Количество на модель: 1
00663114801600000
1
22

Номер детали на чертеже:

22

Flange fitting

Заводской номер: 00663113500211010 Количество на модель: 1
00663113500211010
1
23

Номер детали на чертеже:

23

Fitting

Заводской номер: 1140100527 Количество на модель: 1
1140100527
1
24

Номер детали на чертеже:

24

Damping fitting

Заводской номер: 00663011630001080 Количество на модель: 1
00663011630001080
1
25

Номер детали на чертеже:

25

Damping valve

Заводской номер: 1010302092 Количество на модель: 1
1010302092
1
26

Номер детали на чертеже:

26

Fitting

Заводской номер: 1140100267 Количество на модель: 1
1140100267
1
27

Номер детали на чертеже:

27

Steel pipe assy

Заводской номер: 00663111605230001 Количество на модель: 1
00663111605230001
1
28

Номер детали на чертеже:

28

Steel pipe assy

Заводской номер: 00663111605250001 Количество на модель: 1
00663111605250001
1
29

Номер детали на чертеже:

29

Steel pipe assy

Заводской номер: 00663111605320001 Количество на модель: 1
00663111605320001
1
30

Номер детали на чертеже:

30

Hose assy

Заводской номер: 1140217091 Количество на модель: 1
1140217091
1
31

Номер детали на чертеже:

31

Hose assy

Заводской номер: 1140204735 Количество на модель: 1
1140204735
1
32

Номер детали на чертеже:

32

Hose assy

Заводской номер: 1140215479 Количество на модель: 1
1140215479
1
33

Номер детали на чертеже:

33

Hose assy

Заводской номер: 1140206269 Количество на модель: 1
1140206269
1
34

Номер детали на чертеже:

34

Hose assy

Заводской номер: 1140201877 Количество на модель: 1
1140201877
1
35

Номер детали на чертеже:

35

Hose assy

Заводской номер: 1140201841 Количество на модель: 1
1140201841
1
36

Номер детали на чертеже:

36

Hose assy

Заводской номер: 1140235706 Количество на модель: 1
1140235706
1
37

Номер детали на чертеже:

37

Hose assy

Заводской номер: 1140208803 Количество на модель: 1
1140208803
1
38

Номер детали на чертеже:

38

Hose assy

Заводской номер: 1140221217 Количество на модель: 1
1140221217
1
39

Номер детали на чертеже:

39

Hose assy

Заводской номер: 1140217092 Количество на модель: 2
1140217092
2
40

Номер детали на чертеже:

40

Fitting

Заводской номер: 1140100616 Количество на модель: 2
1140100616
2
41

Номер детали на чертеже:

41

Check valve

Заводской номер: 1010300133 Количество на модель: 1
1010300133
1
42

Номер детали на чертеже:

42

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
43

Номер детали на чертеже:

43

Hoisting winch 2

Заводской номер: Hoistingwinch2 Количество на модель: 1
Hoistingwinch2
1
44

Номер детали на чертеже:

44

Solenoid valve

Заводской номер: Solenoidvalve Количество на модель: 1
Solenoidvalve
1
45

Номер детали на чертеже:

45

Main valve

Заводской номер: Mainvalve Количество на модель: 1
Mainvalve
1
46

Номер детали на чертеже:

46

Control valve block

Заводской номер: Controlvalveblock Количество на модель: 1
Controlvalveblock
1
PIPE LAYOUT – HOISTING WINCH 1 WITH FREE-FALL FUNCTION D00663113500240000Y ZCC1100H PIPE LAYOUT – HOISTING WINCH 3 WITH FREE-FALL FUNCTION D00663113501430000Y ZCC1100H
